中國粉體網訊 LLZO的常規燒結往往需要在上千的溫度中保溫?cái)?shù)個小時,這會大大增加能源的損耗,同時因?yàn)楦邷貙?dǎo)致的鋰揮發也會對性能產生影響。外加輻源的燒結方法可以在低溫短時間內實現LLZO的致密化,能夠有效降低能耗,并抑制鋰元素的揮發,因此,現階段針對LLZO開展燒結工藝的探索也是其研究的熱門方向。
微波燒結
微波燒結于20世紀60年代中期問世,90年代后期進入產業化應用,常見于各類型陶瓷材料的制備,其能量轉化率高達80%,是一種較為理想的成熟技術。

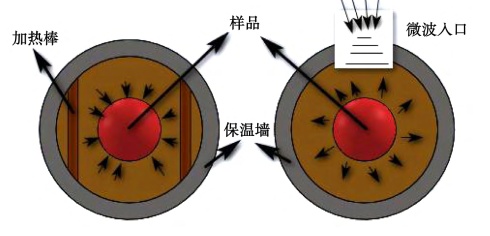

微波燒結與傳統燒結(右為微波燒結)
上圖所示為傳統燒結方式與微波燒結的對比示意圖,由于內部的震動分子之間產生大量的焦耳熱,樣品實際加熱速率高達50℃·min-1,可進一步細化晶粒,提升材料性能。除此之外,燒結時的微波輻射可促進原子擴散,降低燒結活化能,因此對材料的致密化也具有一定的促進作用。
研究認為微波場的存在加強了離子電導效應,通過促進燒結頸帶電空位的遷移,使晶粒產生塑性變形,從而促進燒結的進行。發現頸內電場強大,強大電場會產生電離,進而加劇傳質,從而加速致密化,這被認為是微波燒結的根本原因。
放電等離子體燒結
放電等離子體燒結(簡稱SPS),是將材料粉末放置于石墨模具中,同時施加壓力和外加電場,通過低電壓高電流的活化,制備高性能材料的過程。

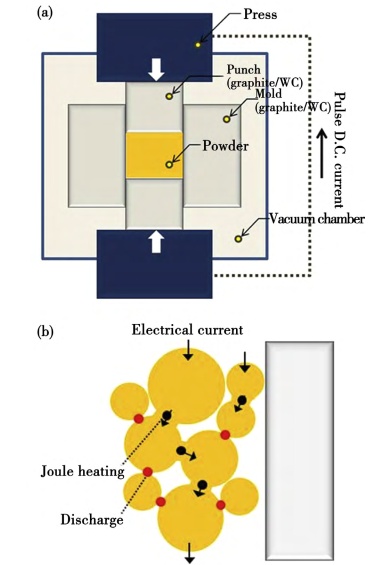

SPS燒結裝置及過程示意圖:(a)裝置圖;(b)過程圖
上圖所示為SPS燒結過程示意圖,關于其燒結機理普遍認可的觀點是電流進入燒結體系時發生分流,流向模具的電流產生大量的焦耳熱,加熱粉料,而經過燒結體的電流,相鄰顆粒之間產生火花放電,發生氣體電離的現象,形成的正離子和電子分別向正極和負極移動,在顆粒質點之間放電形成等離子體,隨著等離子體密度的不斷增大,反向運動的高速粒子流對顆粒表面產生較大沖擊力,可以將顆粒表面的氣體和氧化膜沖散,同時凈化和活化顆粒表面,促進粉末的燒結。同時,在脈沖電場作用下,粉末顆粒未接觸的部位產生放電熱,接觸部位產生焦耳熱,高溫場在瞬間形成,表面顆粒發生局部熔化,最終通過施加的外力,使熔化的顆粒相互結合,局部熱量擴散使結合部位粘接在一起,形成燒結頸,排出氣孔,最終實現樣品的致密化。
閃燒
閃燒(Flash Sintering,簡稱FS),是在2010年由Francis等,通過對釔穩定的氧化鋯(3YSZ)施加電場,最終在850℃溫度下3~5s內實現了材料的致密化,該溫度相比于傳統燒結的1450℃低了近600℃。

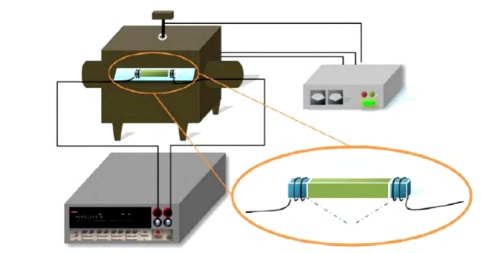

閃燒裝置示意圖
上圖為常見的閃燒裝置示意圖。2018年研究者又提出了“反應閃燒”的概念,即將混合氧化物或前驅體作為閃燒前的原料,在一步閃燒過程中同時完成相結構的轉變及致密化。
閃燒技術經歷了十多年的發展,但關于其致密化機理仍沒有統一的定論。研究者認為,在電流通過樣品時產生的焦耳熱增強了擴散能力,加速了致密化過程,由此焦耳熱導致晶界的局部熔化,也可能導致電流激增,加速致密化。
此外,部分研究者認為在個別體系中存在弗倫克爾缺陷機理,在閃燒過程中,當間隙離子和空位以成對的形式出現時,即產生大量的缺陷對,電流通過時使空位遷移至晶界處,形成的空位濃度梯度提高了擴散速率,從而實現快速燒結。
以上為不同燒結方式在LLZO制備中的應用及燒結機理的研究現狀,其中個別燒結方式的致密化機理尚存在一定的爭議,但新型燒結方式普遍具有加速擴散傳質,促進致密化的特性,因而能在一定程度上降低能耗,并可在一定條件下獲得較好的微觀組織結構及性能。
資料來源:石榴石型固體電解質及其界面問題的研究現狀/馮宏宇等
