中國粉體網訊  由于鈉資源豐富且成本低廉，鈉金屬基固態電池在下一代電池中具有巨大潛力。然而，在開發室溫固態鈉電池的過程中，制造可在高電流密度下循環的薄和自支撐的固體電解質一直是一大挑戰。

近日，美國馬里蘭大學Eric D. Wachsman團隊通過開發高導電性 Zn²⁺ 和 Mg²⁺ 雙摻雜 Na₃Zr₂SiPO₁₂（NASICON）固體電解質，并制造涂有納米級 ZnO 層的三維多孔-密孔結構（具有 25 μm 的超薄致密隔膜），實現了 3.5 Ω cm² 的極低陽極界面電阻。因此，在室溫?zé)o堆疊壓力條件下，臨界電流密度達到了創紀錄的 30 mA/cm²，鈉循環累積容量也達到了 10.8 Ah/cm²。此外，作為概念驗證，在致密多孔雙層電解質上用 Na₃V₂(PO₄)₃ 陰極與鈉金屬陽極組裝了軟包電池，并在室溫下無施加疊層壓力下以實現了2C 循環。這種獨特的3D電解質結構有望實現高能量密度和商業上可行的固態鈉電池。該成果⟪ High-rate cycling in 3D dual-doped NASICON architectures toward room-temperature sodium-metal-anode solid-state batteries ⟫為題發表在⟪Energy & Environmental Science⟫。

【引言】

當今的電池行業以鋰離子電池為主，這引起了人們對鋰鹽的有限可用性和可持續性的擔憂�；�于鈉金屬陽極的鈉離子電池具有低氧化還原電位（-2.71 V vs SHE）和高理論容量（1165 mA/g），是一種更具可持續性的替代品，因?yàn)殁c鹽無處不在，為滿足快速增長的儲能需求提供了一種更具潛力的低成本替代品。隨著具有高比容量的新型高壓鈉插層陰極的發現，鈉離子電池很快就能與鋰離子電池設定的能量密度基準相媲美。然而，含有液態電解質的傳統鈉離子電池具有固有的揮發性/易燃性風險，而固態電池則提供了更安全、更穩定的替代方案。

在幾種鈉離子導電無機固體電解質中，通式為 Na_1+xZr₂SixP₃-xO₁₂ （0 ≤ x ≤ 3）的 NASICON 系列化合物具有良好的離子導電性（0.67 mS/cm）、空氣穩定性、成分可調性和機械強度。地殼中豐富的鈉（23600 ppm）、鋯（132 ppm）、硅（282000 ppm）和磷（567 ppm）使得在全球范圍內以較低成本生產 NASICON 的風險較低，從而有可能實現關鍵的電網規模存儲。

固態鈉電池（SSSB）要實現高能量密度（≥200 Wh/kg），面臨的基本挑戰包括獲得穩定的鈉金屬陽極和 NASICON 固體電解質（SE）界面，以及制造薄型（約 10 μm）致密 SE。鈉-固態電解質界面存在界面接觸電阻高、循環過程中空洞形成、枝晶枝晶擴展[因此臨界電流密度 (CCD) 低]以及界面電化學不穩定性等問題。退火、合金（包括 Sn-Na、Na-SiO₂ 復合陽極）、表面涂層（SnO^2-、石墨烯-、氟化無定形碳沉積）和雙相復合材料（Na₂B₄O₇-NASICON 復合材料）都是改善界面電阻和 CCD 的方法。然而，所獲得的 CCD 仍僅在 0.6-2.5 mA/cm² 的范圍內。迄今為止，結合疊層壓力（6-12 MPa）和抑制表面枝晶的 NaNO₃ 保護層，基于 NASICON 的電解質實現的最高 CCD 為 14 mA/cm²（Ma 等人）。

【要點】

在此，研究人員展示了多孔-密孔三層結構的制造方法。這些設計提高了 SSSB 的能量密度（通過減少 SE 厚度），并最大限度地降低了陽極-電解質界面電阻（與平面幾何形狀相比，鈉-NASICON 表面接觸面積增大）。多孔層可提高機械強度，并作為電極材料的三維網絡基體，確保電池在循環過程中無縫接觸。薄致密層起到隔離作用，防止活性電極成分?jǐn)U散。

NASICON 與鈉的潤濕性差，且與熔融鈉的不穩定性給滲入雙分子層/三分子層的孔隙帶來了挑戰。迄今為止，關于多孔 NASICON 結構的唯一報道是 Lu 等人在約 500 μm 厚的顆粒上進行的嘗試。雖然三層（用 SnO₂ 化學修飾）中的孔隙成功地滲入了鈉，但鈉的循環電流僅為 0.3 mA/cm²。不過，研究人員首次利用原子層沉積（ALD）技術在 NASICON 表面進行了納米級氧化鋅的共形涂層改性，從而改善了整個三維 SE 框架的鈉浸潤性。氧化鋅涂層還可作為保護層，防止 NASICON 在高溫下與熔融鈉接觸時發生進一步化學還原。

在本文中，研究人員通過以下方法解決了上述難題：(i) 開發出導電率更高的 NASICON 成分；(ii) 對 NASICON 表面進行改性，使其能夠以穩定的低面間阻抗?jié)櫇疋c；(iii) 利用薄（約 25 μm）致密 NASICON 層制造多孔致密三層結構，以實現高倍率鈉循環；以及 (iv) 利用多孔致密雙電層電解質設計展示高倍率全電池。

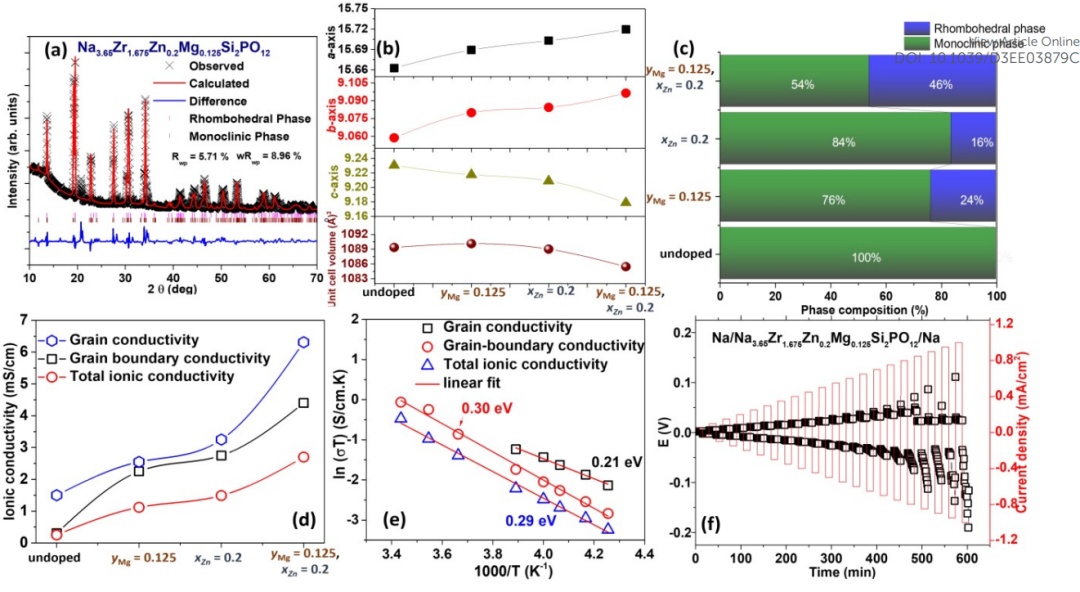

圖 1 (a) Na_3.65Zr_1.675Zn_0.2Mg_0.125Si₂PO₁₂ 的X 射線衍射圖譜。(b) 單斜單元晶格參數和 (c) 斜方晶格-單斜晶格相分?jǐn)?shù)隨摻雜劑變化的曲線圖。(d) 離子電導率與摻雜劑的關系圖。(e)Na_3.65Zr_1.675Zn_0.2Mg_0.125Si₂PO₁₂ 的離子電導率隨溫度變化的 Arrhenius 圖和 (f) 臨界電流密度圖。

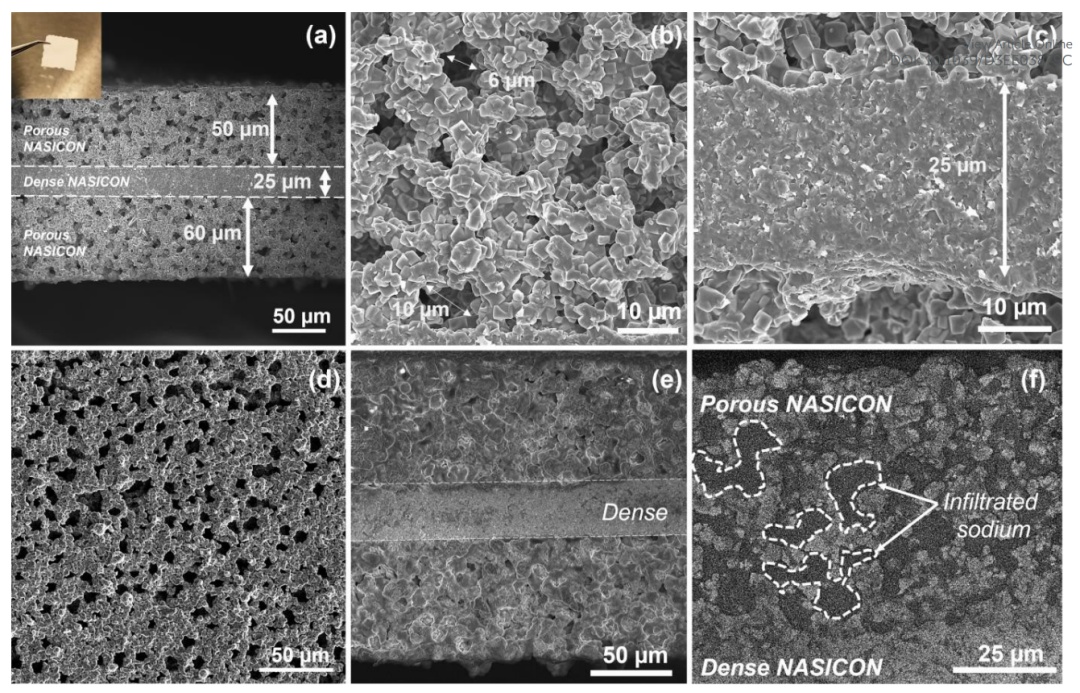

圖 2 (a) 燒結后雙摻雜 NASICON 三層結構的橫截面掃描電子顯微鏡 (b)多孔層、(c) 致密層和 (d) 頂面圖像（(a) 中的插圖顯示了三層結構的光學圖像）。鈉滲入雙摻雜 NASICON 三層結構的橫截面二次電子圖像和背散射電子圖像（放大區域）（（f）中的標記說明了鈉填充區域）。

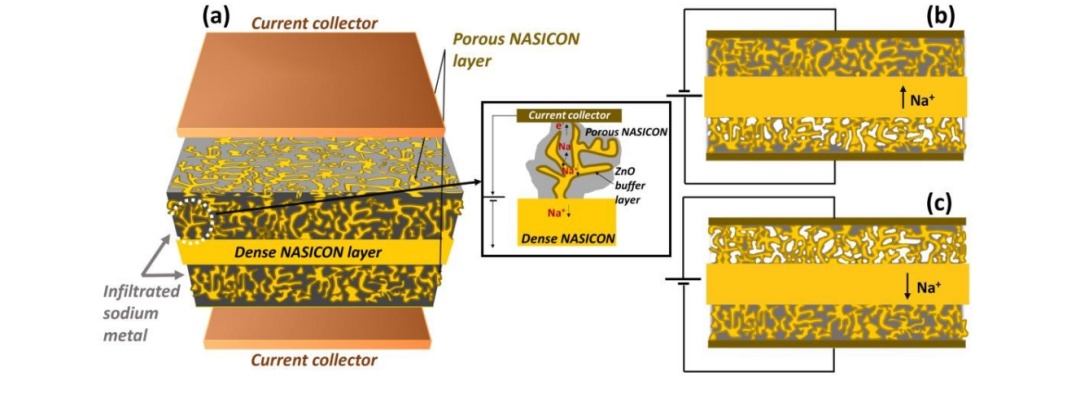

圖 3 (a) 基于三層膜的對稱電池組件示意圖（插圖為的放大區域，描繪了鈉離子在剝離過程中的流動）。(b) 和 (c) 顯示了金屬鈉在外加電流作用下穿過三層孔隙的剝離和沉積機制。

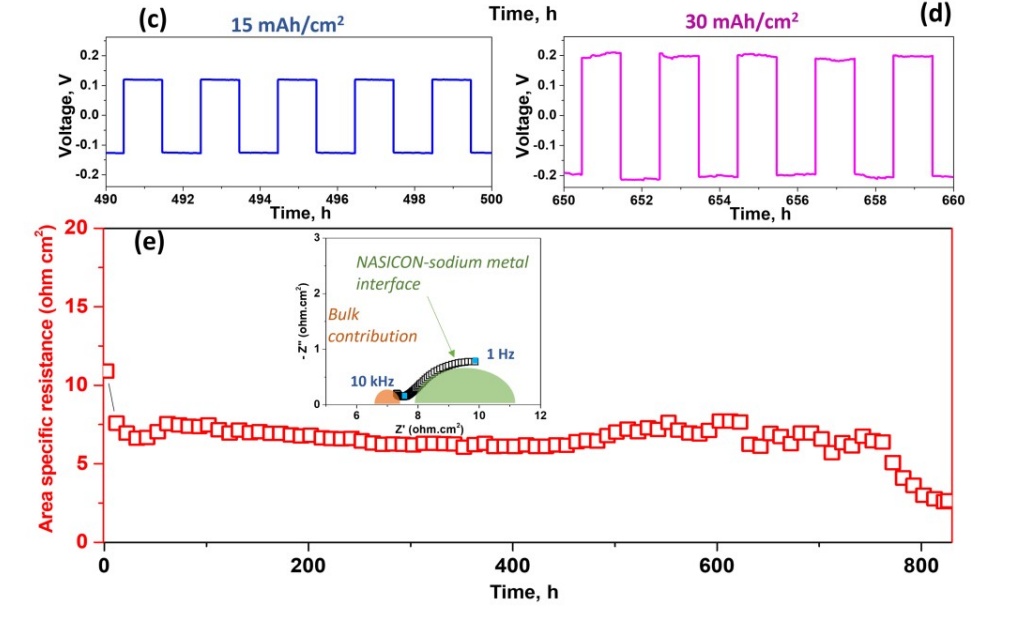

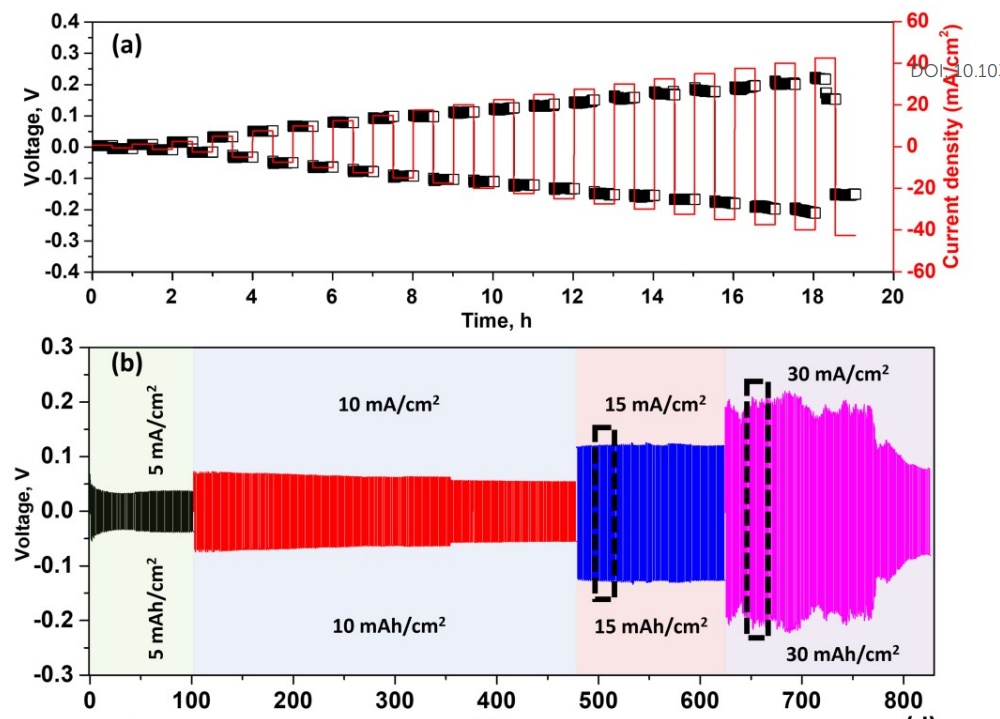

圖 4 (a) 在室溫和無疊層壓力條件下，摻雜鋅、鎂的 NASICON 三層對稱電池對 CCD 測試的電位響應。（b）鈉對稱電池在室溫下的電流密度為 5、10、15 和 30 mA/cm² 時的電恒流循環，每個循環測量 1 小時。在 (c) 15 mA/cm² 和 (d) 30 mA/cm² 下記錄的鈉循環放大電壓曲線。(e) 在 5、10、15 和 30 mA/cm² 下進行電恒流循環時對稱電池的面積比電阻變化（插圖為鈉對稱電池在電恒流循環前的Nyquist圖）

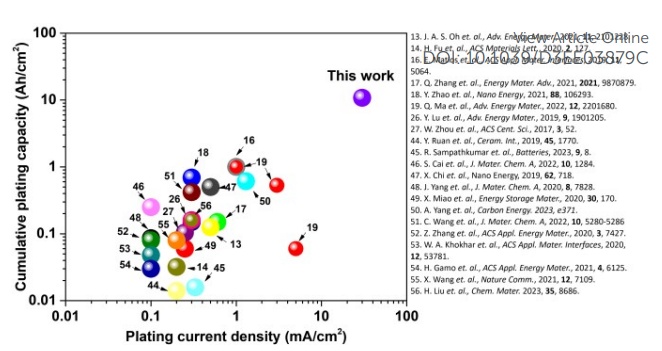

圖 5 各種無機陶瓷固體電解質的室溫鈉循環狀態圖。

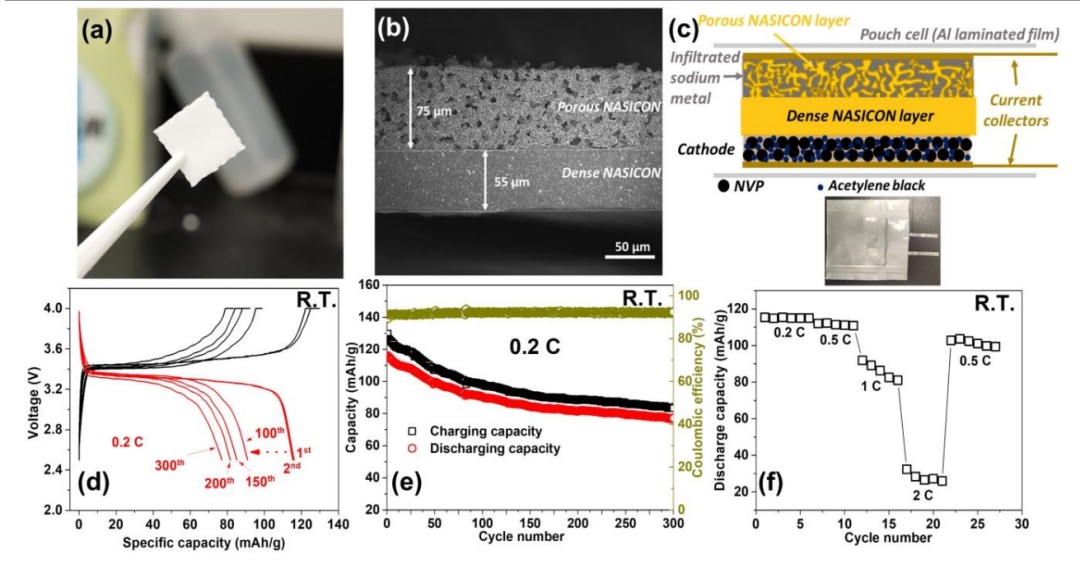

圖 6 (a) 摻雜鋅鎂的 NASICON 雙層材料的光學圖像和 (b) 截面掃描電子顯微鏡圖像。(c) 軟包電池的示意圖和圖片，(d) 充放電曲線，(e) 循環性能（0.2 C 時），(f) 在室溫下測量的 NVP/Zn,Mg 摻雜 NASICON/Na 的速率能力測試。

【結論】

通過固態合成法成功合成了摻雜 Zn^2+- 和 Mg²⁺ 的 Na₃Zr₂SiPO₁₂。這種雙摻雜方法實現了較高的斜方體相分?jǐn)?shù)（46%）和較大的鈉傳導通道，從而提高了跨晶粒和晶界的離子電導率，分別為 6.3 mS/cm 和 4.4 mS/cm。經測定，雙摻雜 NASICON 系統的總離子電導率為 2.7 mS/cm，相關遷移勢壘低至 0.29 eV，而未摻雜 NASICON 的遷移勢壘和遷移勢壘分別為 0.25 mS/cm 和 0.36 eV。

利用這種 NASICON 成分，通過可擴展的鑄帶工藝成功制造出了多孔致密結構的三層。得到的致密層厚度為 25 微米，由 50-60 微米厚的多孔層支撐，孔徑約為 10 微米。通過在 NASICON 表面進行氧化鋅 ALD 涂層，潤濕性得到顯著改善�？紫侗唤饘兮c有效填充，建立了連續的界面接觸，界面電阻低至 3.5 Ω cm²，遠低于平面幾何形狀（9 Ω cm²）。使用三層 NASICON 電解液的對稱電池在 5、10 和 15 mA/cm² 的電流密度下顯示出穩定的電壓滯后，共持續了 620 小時。使用雙摻雜 NASICON 電解質的扁平多孔致密雙層結構初步展示了全鈉電池。使用摻雜 Zn、Mg的 NASICON 雙層、金屬鈉陽極和 Na₃V₂(PO₄)₃ 陰極組裝的軟包電池，其在 0.2 C時的電容量為 116 mAh/g，循環 300 次后的電容量仍為初始電容量的 66%。利用薄型三維結構離子導電 NASICON 固體電解質成功實現了鈉在高電流密度下的穩定循環和電池的完全循環，是這一關鍵的可持續儲能技術的重大進展。
