中國粉體網訊 半導體機械手是半導體設備的重要零部件之一，通常由控制器、驅動器、手臂及末端執行器等部分組成，具有高潔凈度、高平穩性、高精度、高效率和高可靠性的特點。其主要應用于半導體制造的前段工序，用于搬送、運輸以及定位半導體晶圓。
半導體設備的機械手是采用負壓式吸片的方式取片，也就是利用吸盤原理將半導體晶圓吸附于石英或陶瓷手指上，并通過機械手臂的伸縮、旋轉和升降等的動作搬運半導體晶圓。

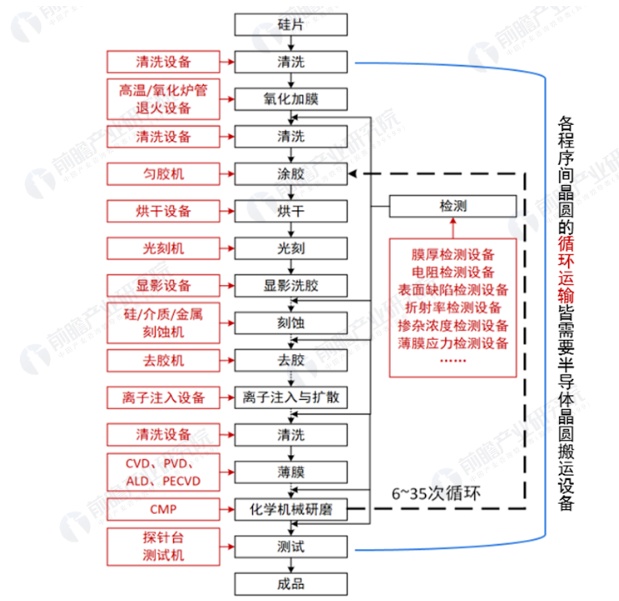

“高速”、“潔凈”是半導體晶圓搬運設備的核心特征，要滿足此特征，設備對所使用的零部件性能要求也極其苛刻。由于多數工序是在真空、高溫以及具有腐蝕性的氣體環境中進行，所以設備使用的搬運臂要具有優良的物理性能，如：較高的機械強度、抗腐蝕、耐高溫、耐磨、硬度高、絕緣等，而先進陶瓷材料恰好可以滿足這些條件。

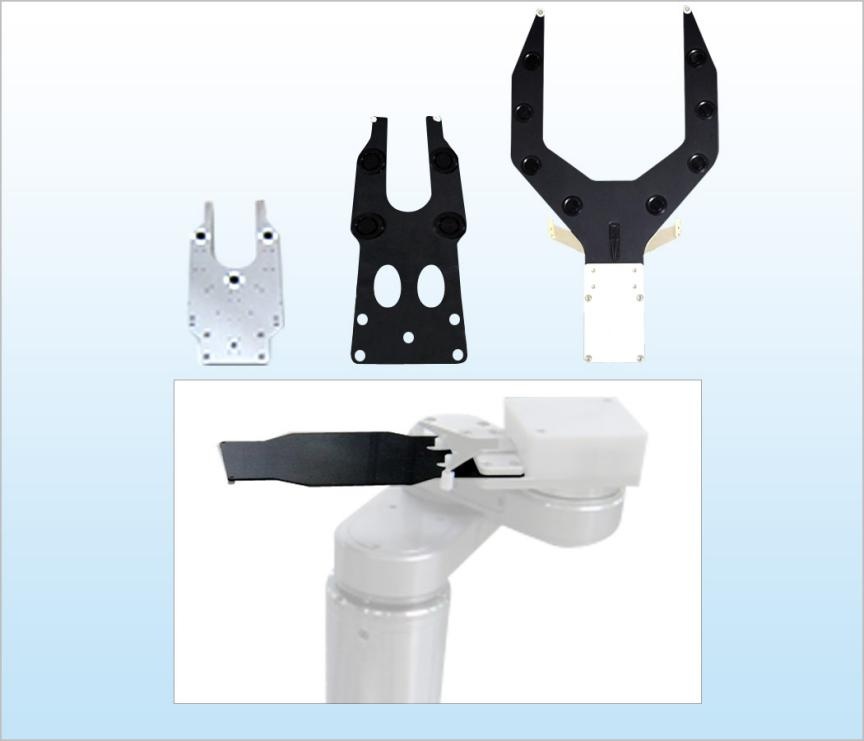

晶圓搬運臂，來源：JEL
氧化鋁陶瓷和碳化硅陶瓷的都具備致密質、高硬度、高耐磨性的物理性質，以及良好的耐熱性能、優良的機械強度、高溫環境仍具有良好的絕緣性、良好的抗腐蝕性等物理性能，是用于制作半導體設備機械搬運臂的絕佳材料。但是從材料價格、加工難度等經濟方面來說，氧化鋁陶瓷機械搬運臂的性價比更高。
1）強度高、硬度大：半導體機械搬運臂一般都選用高純氧化鋁，氧化鋁純度越純，強度越高。
2）電緣性能好：室溫電阻率為1015Ω·cm，絕緣強度為15kV/mm。
3）熔點高：熔點為2050℃，半導體進行熱處理時，氧化鋁陶瓷受熱變形也少，減少半導體零件在熱處理時的變形。
4）化學穩定性優良：氧化鋁陶瓷的化學性能穩定，不會在接觸物品上留下具有污染的細小顆粒和帶電的電荷，不會產生金屬離子，不會污染半導體零件。
5）加工技術成熟，性價比高：氧化鋁是目前常見且使用最為普遍的陶瓷材料，相比其它陶瓷材料，氧化鋁陶瓷更易獲取，價格相對較低，且加工技術更加成熟。

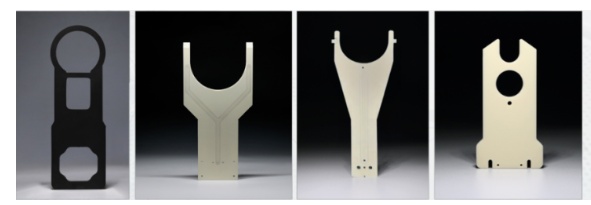

一般陶瓷機械手臂主要有三種，一種是氧化鋁陶瓷機械手臂，另兩種是黑色陶瓷和復合陶瓷機械手臂。其中，黑氧化鋁有助于吸收熱量或提供更好的遮光性，這對于半導體行業中的某些對光線敏感的操作尤為重要�？傊�，這幾種陶瓷材料都具備高致密度、高硬度、高耐磨性的物理性質，以及良好的耐熱性能、優良的機械強度、高溫環境仍具有良好的絕緣性、良好的抗腐蝕性等物理性能，是用于制作半導體設備機械手臂的絕佳材料。

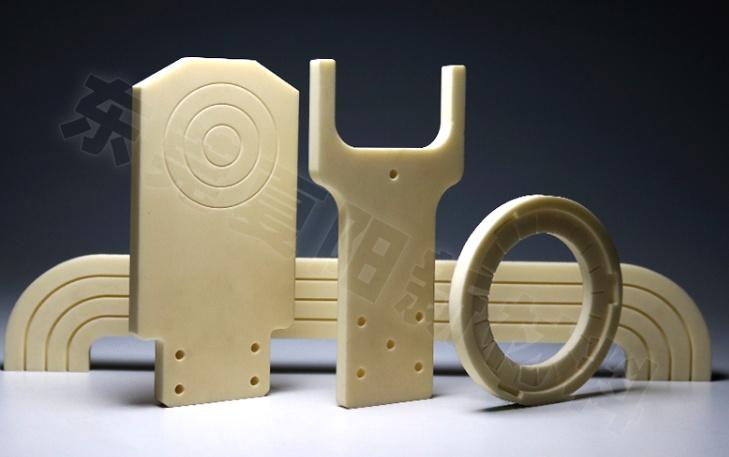

來源：夏陽新材料
在半導體行業，陶瓷機械手臂以其獨特的優勢成為晶圓輸送等關鍵環節的重要設備，隨著全球工業自動化的不斷發展，陶瓷機械手臂的市場需求持續增長。當前全球半導體機械搬運臂市場均被日本和美國所占領，日本是全球最大的半導體機械搬運臂生產地區，占有大約60%的市場份額，而制作陶瓷機械手臂代表企業有京瓷、JEL Corporation等。
近些年，隨著半導體行業的發展，不少國內企業也取得不小的進步。目前生產陶瓷機械臂的國內企業有：方泰新材、湖南圣瓷、夏陽新材料等。

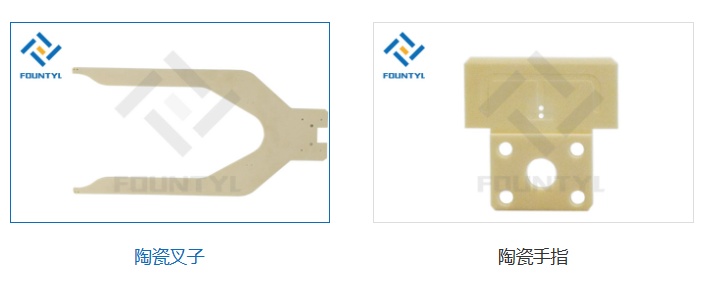

方泰新材
深圳方泰新材料技術有限公司是一家在先進陶瓷領域集研發、制造與銷售為一體的現代化企業。主要生產真空吸盤、chuck、陶瓷機械手臂、陶瓷柱塞等，主要應用的材質有微孔陶瓷、氧化鋁陶瓷、氧化鋯陶瓷、氮化硅陶瓷、碳化硅陶瓷、陶瓷介質諧振器等。

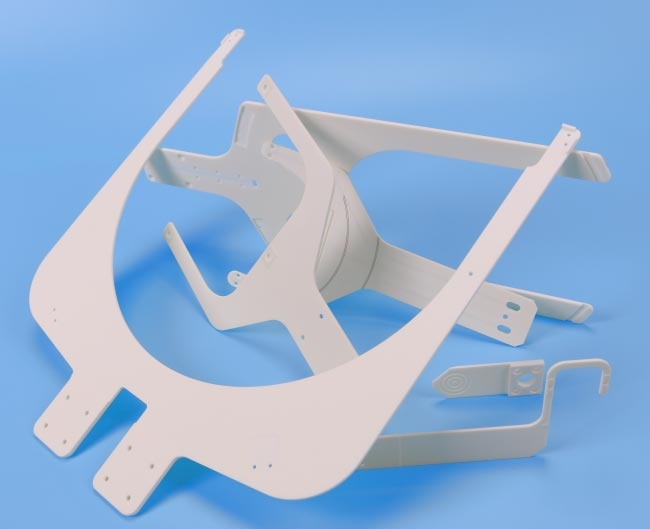

湖南圣瓷
湖南圣瓷科技有限公司是一家民營高科技企業，專業從事于精密陶瓷零部件研發、生產以及銷售。湖南圣瓷的陶瓷手臂選用高純度陶瓷原料，經冷等靜壓成型、高溫?zé)Y(jié)和精密加工而成，尺寸精度可達±0.001mm，光潔度可達Ra0.1，使用溫度最高可達1600℃。其采用獨特的陶瓷粘結技術，經粘結后的中空陶瓷手臂使用溫度最高可達800℃。
夏陽新材料
廣東夏陽精細陶瓷科技有限公司是一家專注于先進精細陶瓷材料的研發、制造、精密加工、應用方案供應的制造商，是中國國內少有從材料實驗、造粒到成型、燒結、精密制造全產業鏈的先進精細陶瓷公司。目前夏陽新材生產的陶瓷機械手臂適用于各種高性能要求的半導體設備，其制作的陶瓷產品得到了廣大客戶的肯定。
來源：
圣瓷：晶圓的“搬運工”—— 陶瓷手臂
各企業官網
（中國粉體網編輯整理/空青）
