中國粉體網訊 隨著經濟、科技及醫學的不斷發展，人口老齡化比例增加，老齡性骨關節炎日益嚴重。同時，工業、交通、運動等意外事故也會造成一定的骨創傷，這些問題均影響人類的生命質量。人工假體的植入可以大大減輕人們的疼痛，提高骨損傷患者的生活品質。基于此，如何通過生物醫學技術與材料科學的融合優化人工關節材料成為制造領域的研究熱點。學者們針對人體植物材料的研究不斷深化取得了日新月異的成果，越來越多的陶瓷材料被應用于人體植入物。

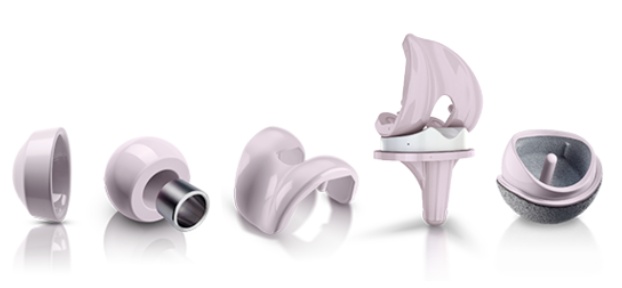

（圖片來源：CeramTec官網截圖）
人工關節引入陶瓷材料
1891年，Gluck第一個將象牙制作的髖關節植入人體；1923年，Smith-Petersen引入“鑄模關節置換術”概念；1937年，Venable和Stuck研制出鈷-鉻-鉬合金；20世紀50年代，JohnCharnley提出“低摩擦人工關節理論；1958年，JohnCharnley將骨水泥首次用于股骨柄假體的固定；1962年，JohnCharnley將高分子聚乙烯首次植入人體；至1970年，Boutin引入陶瓷髖關節。發展至今，陶瓷關節取得了令人矚目的效果，已成為一款具有非常大發展?jié)摿Φ娜斯りP(guān)節。
陶瓷材料在人工關節的研究及應用
（1）氧化鋁
氧化鋁陶瓷是所有氧化物中最穩定的，并且成本較低，是應用范圍最為廣泛的精細陶瓷，并且是一種用途較廣的高溫結構材料和耐磨材料。
氧化鋁具有多種同質異晶體，但目前最常用的只有α-Al2O3和γ-Al2O3兩種，由于其具有不同的晶體結構，導致其具有不同的性質。其中α-Al2O3是四種晶型中最穩定的晶體，機械強度高，耐高溫，耐腐蝕，故用于人工關節的是α-Al2O3。
1972年，Boutin報告了由氧化鋁陶瓷制作人體髖關節及其在臨床上的應用等方面的內容。1977年，Shikata等研制了由氧化鋁陶瓷股骨頭與高分子量聚乙烯髖臼組合而成的髖關節假體。1982年，美國食品與藥品管理局（FDA）正式批準采用A12O3陶瓷球、臼與CoCrMo合金柄組成的人工髖關節在美國臨床應用。
高純氧化鋁陶瓷的摩擦系數很低、硬度高、浸潤性好，很適合用作關節摩擦面。根據美國食品藥品監督管理局（FDA）的規定，只有高純度的氧化鋁才能用于醫療領域，可形成玻璃晶界相的雜質（例如二氧化硅，金屬硅酸鹽和堿金屬氧化物）必須低于0.1wt%，因為此類雜質降解會導致出現應力集中部位，在該部位會出現裂紋。研究發現通過選擇合適的燒結參數（溫度，時間，加熱/冷卻速率）并摻雜添加劑（例如氧化鎂、氧化鋯和氧化鉻）能夠控制氧化鋁晶粒尺寸和孔隙率，可以有效提高氧化鋁的韌性和斷裂強度。
（2）氧化鋯
氧化鋯是常溫下斷裂韌性最高的氧化物陶瓷，作為一種新型材料，其具有良好的生物相容性和耐腐蝕性、易消毒、易成型等優點；二氧化鋯對核磁共振成像無干擾，對X射線阻射。與氧化鋁陶瓷相比，氧化鋯陶瓷具有更高的常溫強度和斷裂韌性，彈性模量較低，但硬度和耐磨性能不如氧化鋁陶瓷。
1985年左右，隨著氧化鋯股骨球頭植入人體，氧化鋯陶瓷開始應用于骨科領域。使用氧化鋯陶瓷旨在降低氧化鋁陶瓷突然失效的風險的同時，保持小直徑球頭和聚乙烯配合使用時達到良好的摩擦性能。純氧化鋯陶瓷有三種晶體結構，分別是單斜相、四方相和立方相。3種晶型存在于不同的溫度范圍，并在一定的溫度下相互轉化。
純氧化鋯不宜用作關節摩擦面材料，因為純氧化鋯不穩定，容易發生晶型轉變，伴隨形狀和體積變化，容易出現裂紋。因此，純氧化鋯陶瓷不能用于醫用材料，特別是不能用作負重關節假體。醫療上使用的主要是全四方相氧化鋯陶瓷（即四方氧化鋯多晶體，TZP）。通過加入適當?shù)奶砑觿ㄈ鏨2O3、MgO、CaO、CeO2等）與ZrO2形成固溶體可使ZrO2的四方和立方晶型在室溫下仍保持穩定或亞穩態。1988年，摻雜Y2O3的四方晶相氧化鋯(Y-TZP)首次進行人工關節臨床應用。但是在2001年批量召回氧化鋯陶瓷球頭事件發生后，國內外骨科頭部公司實際放棄了純氧化鋯作為關節面材料的選項。
（3）復合陶瓷材料
復合材料定義為兩種或更多種材料的組合，最終的組合呈現出獨特的特性。陶瓷復合材料可包含諸如陶瓷-金屬，陶瓷-聚合物或陶瓷-陶瓷的組合，這些材料同時具備了各組分的優點并彌補了單一材料產品的缺陷。當前陶瓷-陶瓷復合材料的實例主要有氧化鋁-氧化鋯復合材料，而利用氧化鋯與氧化鋁形成的復合材料被稱為氧化鋯增韌的氧化鋁（ZTA）或氧化鋁增韌的氧化鋯（ATZ），它們在人工關節材料中有著重要的地位。這兩種復合材料具體取決于主要成分的含量，這些復合材料結合了氧化鋯的增韌能力以及氧化鋁在低溫生物流體中降解的低敏感特性。
根據材料的設計要求，需要突出高斷裂韌性時可以選用ATZ，而要體現硬度時可以采用ZTA。ZTA材料是利用氧化鋯來保持或改善氧化鋁晶體的硬度、剛度和導熱系數等性能，從而增加材料的斷裂韌性和強度，這一性能便使其具有良好的應用前景。
ZTA是由氧化鋁和氧化鋯兩相組成的，其中氧化鋯顆粒均勻地分布在大量的氧化鋁基體中，由于氧化鋯的加入，ZTA材料的性能要優于單相的氧化鋁和氧化鋯，ZTA具有氧化鋁高硬度，高強度的性質，氧化鋯的加入使其強度和斷裂韌性都較氧化鋁高。目前尚沒有充分的臨床數據表明ZTA關節承重面在耐磨損方面有更大的優勢。
在燒結過程中添加入氧化鍶（SrO）與氧化鋁反應，使晶體原位生長，形成鋁酸鍶（SHA）晶體。均勻分散在復合陶瓷基質中的SHA片狀晶為阻止裂紋擴展提供了保障。該復合陶瓷材料也被稱為氧化鋯基增韌氧化鋁（ZPTA）。ZTA和ZPTA 材料在關節外科的應用程度遠遠大于ATZ。
小結：
根據人工關節的要求，陶瓷材料若想作為一種符合醫用生物材料要求的人工關節材料，就必須要在強度、斷裂韌性、硬度、耐磨性、耐腐蝕、耐老化以及生物相容性等各方面具有優異的性能，目前已經臨床使用的氧化鋁、ZTA復合陶瓷材料等，雖然每種材料在某一方面存在著一些缺陷，但是總體來說，陶瓷材料具有強度高，化學穩定性好和耐蝕性強以及良好的生物相容性等優勢。隨著人們對各種用于人工關節陶瓷材料的各方面性能的不斷地研究，在合成工藝上的不斷改進，各種用于人工關節的陶瓷材料的缺陷逐漸在被彌補，綜合性能越來好，使得陶瓷材料在人工關節的應用上具有很大的前景。
參考來源：
1、張琳.ZTA陶瓷表面織構制備及其摩擦學增強效應研究
2、翟豹.陶瓷材料在人工髖關節假體中的應用
3、單菁.江西微晶陶瓷及改性產品的生物學特征研究
4、陳盛貴，李開武等.陶瓷增材制造技術在齒科領域的應用現狀
5、葉建東，張婧.生物惰性陶瓷的改性與臨床應用研究進展
6、陳威，鄒辛祺等.生物陶瓷作為人體植入假體應用的研究現狀及展望
