中國粉體網訊 粉體工業由于它的實用性、前沿性、廣泛性，當前在整個國民經濟中的戰略地位越來越突出。因此超細粉體加工技術和裝備的研發與優化將對各行各業的進步起到促進作用。
1、超細粉體概述
超細粉體尚無統一定義，國外一般視粒徑小于3μm的為超細粉體，國內普遍視粒徑小于30μm的為超細粉體，并進一步細分為微米級（1～30μm）、亞微米級（1～0.1μm）和納米級（0.001～0.1μm）。
超細粉體在光學、磁學、聲學、電學和力學等性質與常態有很大差異，因此被廣泛應用于醫藥、化工、電子、能源和建筑裝修等領域。這些性質上的差異可歸結為兩個方面：一方面是由于顆粒體積變小而引起的體積效應；另一方面是由于顆粒表面原子數目的比例增加而引起的表面效應。
超細粉體制備從原理上主要分為化學合成法和物理粉碎法2種，其中物理粉碎法是目前主要的制備方法，具有工藝簡單、產量大、成本低等優點。相關設備主要有攪拌球磨機、振動球磨機、行星式球磨機、雷蒙磨、膠體磨、氣流粉碎機等。
2、超細粉體加工技術與裝備介紹
（1）攪拌磨機
攪拌磨機中攪拌裝置主要有螺旋式、棒式、盤式3種。螺旋式、棒式攪拌磨機主要為立式，盤式攪拌磨機有立式和臥式2種。
普通臥式球磨機筒體旋轉消耗能量大，磨礦效率低的問題較突出，而攪拌磨機的筒體靜止，能量利用率高，同時研磨介質直徑更小，產品粒度更細，攪拌線速度高，單位容積能量密度高，當待磨物料粒度小于100μm時，細磨效率遠高于普通球磨機，相同處理量下其規格更小，且更節能。
（2）高速機械沖擊磨
高速機械沖擊磨利用繞軸高速旋轉的轉子向物料傳輸動量，使物料與襯體激烈碰撞而得到超微粉，此過程中產生的研磨、剪切、渦流效應可促進粉體新表面的生成。粉碎后的物料在主氣流的帶動下進入分級區，達到細度要求的微粉顆粒隨氣流通過分級轉子排出機外，由收集裝置捕集；不合格粗粉顆粒在離心力作用下被轉子葉片打回筒壁，并返回粉碎區再繼續粉碎。
高速機械沖擊磨

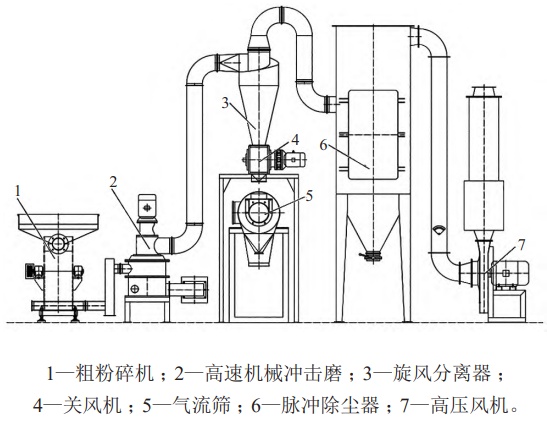

高速機械沖擊磨組的工藝流程
此設備進料便捷、占地面積小、粉碎效率高、粉碎粒度可調，被廣泛應用于中、低硬度的方解石、大理石、白堊、滑石等材料；但粉碎過程中具有熱效應，不適用于熱敏性及低熔點的材料。
此設備主要依靠零件高速運轉進行粉碎，會造成零件嚴重磨損，對材料的污染是不可避免的，因此開發高耐磨材料是促進此類設備發展的重要途徑。高速機械沖擊磨通常以配套機組運行，將中藥粗粉碎、細粉碎、篩分三道工序整合到一套設備中，可提高生產效率、降低勞動強度；整個系統還配有收塵裝置，既能改善工作環境，又避免了物料浪費。
（3）氣流粉碎機
氣流粉碎機的原理是利用高速氣流使物料與沖擊部件發生碰撞、沖擊、剪切等作用而粉碎。根據結構或工作方式的不同，氣流粉碎機可劃分為：扁平式、循環管式、對撞式、靶式、流化床式。
氣流粉碎產品粒度細、分布窄，顆粒表面整潔光滑、粒形規整、分散性好、活性高。氣流粉碎機廣泛用于加工硬度不大的非金屬礦物，如化工原料、食品、藥材等。

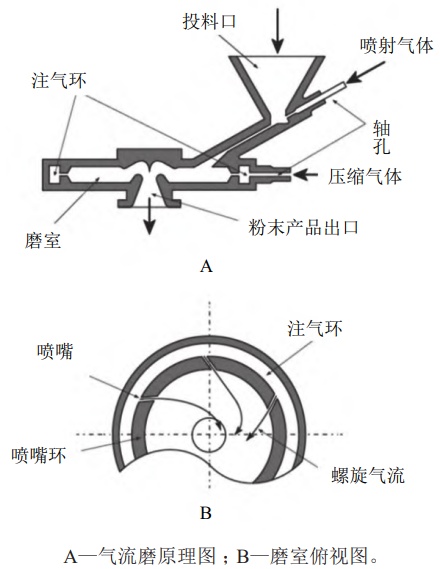

氣流磨結構圖
（4）振動磨機
振動磨是以球或棒為介質的超微粉碎設備，包括研磨介質、研磨缽體及偏心激振裝置。振動磨所加工的產品細度可至幾微米，廣泛應用于建材、冶金、化工、陶瓷、玻璃、耐火材料和非金屬礦等行業的超細粉體加工。

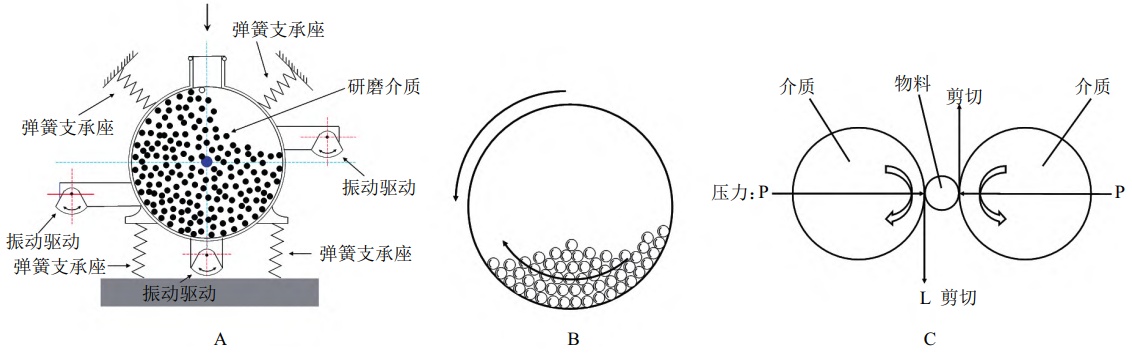

振動磨原理示意圖
振動磨按操作方式不同可分為間歇式和連續式，按磨筒數量不同分為單筒式和多筒式，按振動特點不同分為有慣性式和偏旋式。
振動磨機工作原理是：利用研磨介質在作高頻振動的筒體內對物料進行沖擊、研磨、剪切等作用，使物料在短時間內被粉碎。
振動磨具有結構緊湊、體積小、質量小、操作簡單、維修方便、能耗低、產量高、產品粒度均勻等優點，缺點是噪音大，大規格振動磨對彈簧、軸承等機器零件的技術要求高。
（5）雷蒙磨機
雷蒙磨機具有占地面積小、低耗能、資金投入少等優點，在磨粉設備中占有重要地位。雷蒙磨的工作原理為：受離心力影響，磨輥牢牢壓在磨環上，鏟刀鏟起物料送至磨環與磨輥間隙，通過碾壓物料形成粉末，然后經風機將粉末吹起進入分析機，符合細度要求的物料進入旋風分離器分離收集，不合格的則落回磨腔接著研磨。

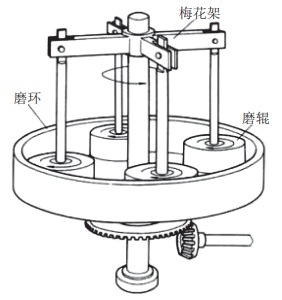

雷蒙磨粉機（4R型）結構圖
隨著非金屬礦物在超細粉體的普遍應用，對于非金屬礦物產出細度的控制愈發嚴格。在此背景下，傳統雷蒙磨粉機的不足對相關的設備制造廠家及礦業產品企業造成困擾。例如產品細度低、機械故障率高、排污量大、成品粉末的收集與分離無法達到預期等。
（6）膠體磨
膠體磨是一種流體超微粉碎機械，同時還具有粉碎、分散、乳化、均質、攪拌等功能。膠體磨一般分為立式、臥式、管道式等。
膠體磨工作原理為：轉齒（轉子）與定齒（定子）相對高速旋轉，物料向下透過兩齒時受到強大的剪切、摩擦、振動等作用，從而達到超細粉碎效果。膠體磨主要用于食品、涂料、化妝品、醫藥、日用化工等行業。
膠體磨主要優點是結構簡單、保養維修方便，適用于較高粘度、較大顆粒的物料粉碎，但其中不允許混有石英砂、碎玻璃、金屬屑等硬物質，所加工的產品粒徑可達幾微米甚至1μm以下。膠體磨主要缺點是作離心運動的流量不恒定，且隨物料粘性變化顯著；轉、定子和物料間的高速摩擦產生的較大熱量使物料變性，表面較易磨損，導致細化效果顯著下降。
2024年10月29日在上�？鐕少彆怪行�，由北京粉體技術協會與中國粉體網聯合主辦“中國粉體工業發展年會”。屆時鹽城工學院張長森教授作《粉體加工技術及裝備發展現狀與趨勢》報告，為參會嘉賓分享粉碎以及分級技術與裝備發展現狀。
專家介紹
張長森，教授，研究生導師，鹽城工學院教學名師，1982年畢業于武漢建筑材料工業學院無機非金屬材料專業，主要從事無機非金屬材料的科學研究和材料科學與工程專業教育教學改革研究；先后主持和參加國家自然科學基金項目3項、江蘇省科研項目10余項，與企業合作橫向技術服務10余項，取得了良好的社會的效率和經濟效率，其成果獲省部科技進步獎3項；在國內外刊物科研論文70多篇，其中被SCI、EI等收錄20余篇；長期從事粉體工程和固體廢棄物綜合利用的研究工作，獲授權發明專利20余件。主編出版“粉體技術及設備”等教材3部，“煤矸石資源再生利用技術”等專著2部。
參考來源：
汪光輝，超細粉體加工設備研究現狀，中鋼集團馬鞍山礦山研究總院股份有限公司
李兆軍，中國科學院過程工程研究所，粉體材料質量一致性初探
胡桂玉，4R型雷蒙磨粉機磨粉系統的零部件設計探討，福建船政交通職業學院
吳祖璇，超細粉體制備技術研究，江蘇北礦金屬循環利用科技有限公司
李蕊汐，超微粉碎技術在中藥制備領域的應用與研究進展，天津中醫藥大學
