中國粉體網(wǎng)訊 在新材料時代，陶瓷與無機材料領域，先進陶瓷是當下最為重要的支柱產(chǎn)業(yè)之一。與金屬和高分子材料相比，先進陶瓷材料具有無可比擬的高硬度、高模量、耐高溫、耐腐蝕等結構特性，以及優(yōu)異的電絕緣、透光、透波等功能特性，因此在航天航空、信息技術、國防軍工、生物醫(yī)療與新能源等領域得到越來越多的應用，基本上保持7%~10%的年增長率。
先進陶瓷之所以具備如此優(yōu)異的特性，是因為與傳統(tǒng)陶瓷相比，其采用了純度更高、粒度更細小的原料以及更復雜的制備工藝。隨著應用領域的持續(xù)拓展，對先進陶瓷性能的要求也在不斷提升。為此，研究者們在傳統(tǒng)制備工藝的基礎上，不斷開發(fā)出新的技術，專門用于提升特種陶瓷的性能，以推動其進一步發(fā)展。在這些新技術中，成型與燒結技術因引入了真空技術而實現(xiàn)了顯著的提升和飛躍。
真空技術在陶瓷成型中的應用
良好的成型技術是獲得高質量陶瓷產(chǎn)品的關鍵。坯體成型方法主要分為干法成型、塑法成型和濕法成型三類。其中，濕法成型是目前常用的成型方法，適合制備形狀復雜和成分均勻的陶瓷制品，其制備過程是將粉料制備成具有一定流動性的漿料，然后充填模型，經(jīng)干燥后成型，包括注漿成型、流延成型、離心成型和凝膠注模成型等。
漿料的質量是決定成型過程的關鍵，要求漿料應具備良好的流動性和穩(wěn)定性，還需要降低漿料的氣泡含量。由于漿料制備常采用水作為溶劑，而水溶劑表面張力大，對粉料的潤濕性較差，因此在漿料配置過程中容易產(chǎn)生大量氣泡，從而嚴重影響成型的坯體質量。為此，研究者們在制備中引入了真空技術。
陶瓷漿料，來源：浙江中科立德新材料有限公司
注漿成型方法中引入真空技術的方式主要有兩種：一種是在石膏模外面抽真空，增大模內外壓差；另一種是在真空室中，處于負壓下注漿。這兩種方式都可以有效減少漿料中的氣泡。
流延成型法常被用于制備片狀陶瓷材料，具有可連續(xù)成型、操作簡單、工藝穩(wěn)定、基片缺陷少等優(yōu)點。其制備過程是首先將粉體原料與粘結劑、增塑劑和分散劑溶于水基或有機溶劑中，混合后得到均勻穩(wěn)定的懸浮漿料；再將漿料放入流延機的料斗中使其下流至傳送帶，并在傳送帶上被刮刀刮壓涂敷，經(jīng)干燥、固化后便得到薄膜生坯。為減少氣泡的影響，在倒入流延機前對漿料進行攪拌與真空脫氣處理，可以有效提高坯體致密度，改善坯體質量。

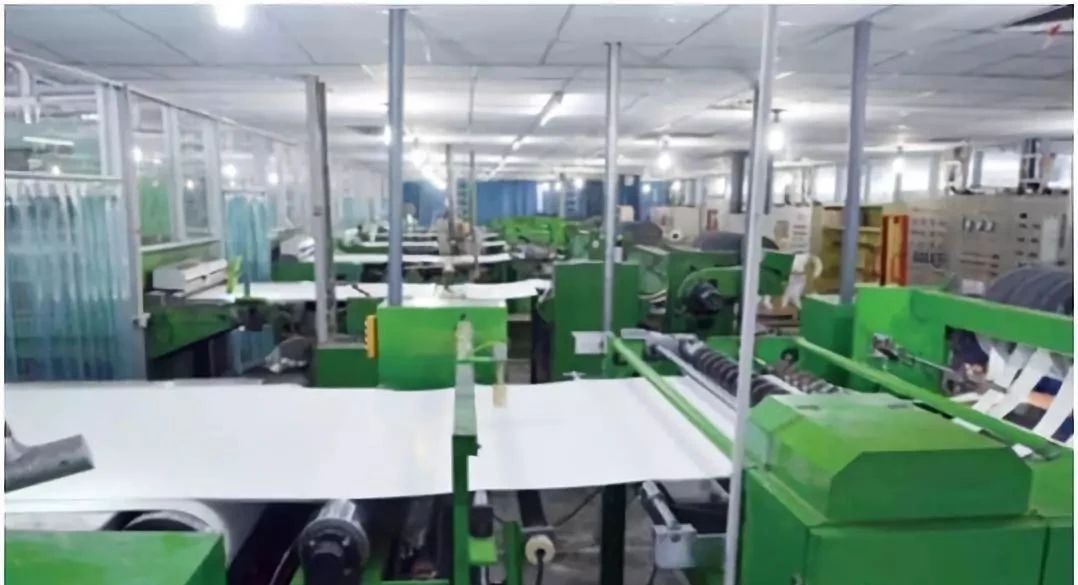

潮州三環(huán)流延成型生產(chǎn)線
凝膠注模成型是由美國橡樹嶺國家實驗室在20世紀90年代初開發(fā)的一種新型陶瓷成型工藝。其核心是使用有機單體溶液，該溶液能聚合成為高強度的、橫向連接的聚合物-溶劑的凝膠。該方法制得的坯體均勻性好、強度較高，而且燒結時收縮率小，適用于精準尺寸陶瓷的成型。但該方法在制備漿料過程中需要長時間的機械攪拌，由于存在大量有機添加劑，高速攪拌會使?jié){料中混入大量氣泡，而在漿料固含量較高時，這些氣泡通常難以依靠自身浮力脫出液體表面，氣泡的存在勢必會在交聯(lián)過程中形成缺陷，影響坯體質量。
對此，研究者們選擇引入真空技術以排出漿料中的氣泡。Yao等在凝膠注模成型方法中引入了“真空消泡+引發(fā)劑”技術，該方法可以有效改善凝膠體的均勻性，降低成型件的缺陷含量，所制備的YAG透明陶瓷具有良好的光學性能，在1064nm的直線透過率高達82.8%，極大地促進了凝膠注模工藝在YAG透明陶瓷制備中的應用。
真空技術在陶瓷燒結中的應用
燒結是先進陶瓷制備過程中最關鍵的環(huán)節(jié)，其本質是坯體排除氣孔完成致密化的過程。而燒結過程對于晶粒尺寸與氣孔含量有著直接影響，決定著先進陶瓷樣品的最終性能。先進陶瓷制備技術發(fā)展至少，燒結方法有很多，按照壓力、燒結氣氛等要素的不同可以分為真空燒結、熱壓燒結、放電等離子體燒結等。在這些燒結方法中，真空技術都發(fā)揮著重要作用。
1.真空燒結
燒結過程中，氣氛的影響是復雜且重要的。燒結氣氛一般分為氧化、還原和中性3種。一般而言還原氣氛促進陰離子從晶體表面脫離，增加擴散系數(shù)，利于燒結；而氧化氣氛則利于陽離子擴散。由于氧化物燒結多受O2-擴散控制，所以還原氣氛（尤其是真空）更合適。真空還促進坯體內部氣體排出，加速致密化，從而在真空氣氛下加熱可得致密陶瓷。

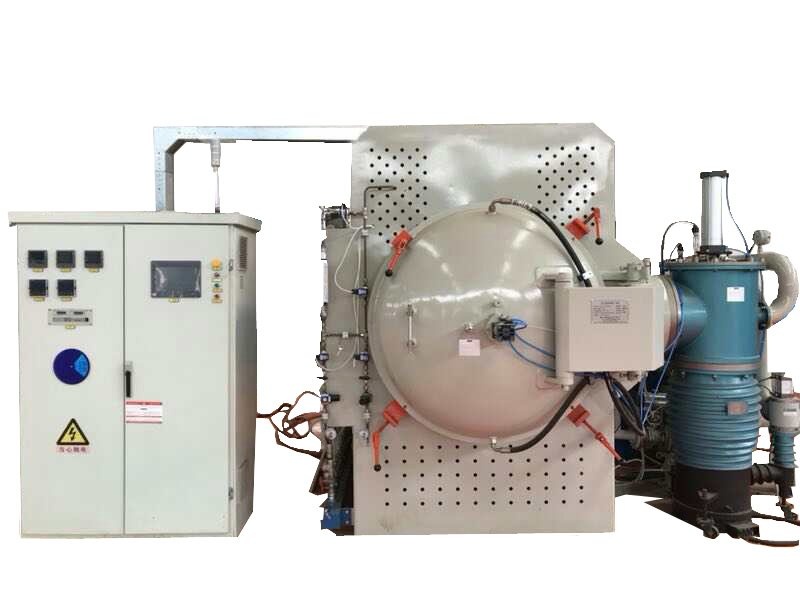

真空燒結爐，來源：上海皓越電爐技術有限公司
真空燒結技術的出現(xiàn)為多種光功能陶瓷的發(fā)展奠定了技術基礎。1995年，Ikesue 等將細化處理過的Y2O3與高純Al2O3和Nd2O3粉末混合，添加球磨助劑、分散劑等，采用球磨方法混合均勻，等靜壓成型后經(jīng)過1700～1800℃真空燒結得到相對密度為99.98％的高透明YAG:Nd陶瓷，其平均晶粒尺寸為50µm，并且首次實現(xiàn)了激光輸出。
2.真空熱壓燒結
熱壓燒結是對較難燒結的粉體在模具內施加壓力，同時升溫燒結的工藝。模具要求能導電且耐壓強，目前選用石墨作模具材料最為廣泛。石墨在高溫下容易發(fā)生氧化，而恰好在密閉的真空條件下能夠很好地延長石墨的使用壽命。同時，真空條件又能夠促進陰離子擴散。因此，目前真空熱壓燒結已成為重要的燒結手段。
光功能陶瓷可以應用真空熱壓法制備，外加壓力的輔助能夠有效促進致密化，縮短燒結時間，減少能耗。此外，針對其他常壓下難以燒結致密的陶瓷，采用真空熱壓技術也得到了較好的性能，例如應用較廣泛的ZnO和MgO陶瓷。
3.放電等離子體燒結（SPS）
放電等離子體燒結技術是在熱壓燒結技術基礎上進行改進，引入了等離子體的活化作用，提高了加熱效率。SPS技術采用的依然是與熱壓燒結相近的石墨模具，因此真空氣氛仍是影響燒結過程的重要條件。在真空條件下進行燒結，一方面可以保護材料本身免受氧化，另一方面可以避免因石墨氧化導致的電阻變化，防止影響脈沖電流的傳輸和致密化過程。

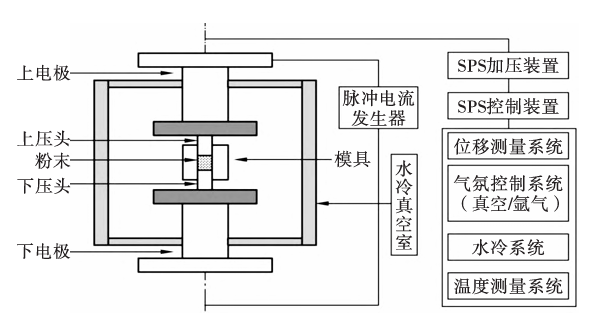

放電等離子體燒結爐示意圖
SPS可以高效率地制備難燒結的陶瓷材料，除Al2O3、ZrO2等常見陶瓷外，SPS 技術也可用于許多難燒結材料的制備，ZrB2、HfB2、ZrC、TiN等超高溫陶瓷以及W，Ｒe，Ta，Mo 等難熔金屬及其合金。
小結
隨著先進陶瓷在生產(chǎn)和生活中的應用日益廣泛，其性能需求日益提高，這對于陶瓷的制備技術也提出了更高的要求，真空技術的引入為先進陶瓷的制備帶來了多角度和多層面的提升。在濕法成型工藝中，采用真空除泡技術能夠提升漿料的均勻程度，并有效減少成型部件中的缺陷，這一技術現(xiàn)已成為生產(chǎn)高質量陶瓷不可或缺的一環(huán)。至于燒結環(huán)節(jié)，真空氣氛則為陶瓷的致密化過程提供了關鍵的燒結動力。
來源：
劉詩夢等：真空技術在先進陶瓷制備中的應用
CERADIR：一文認識下先進陶瓷各類燒結爐的工作原理和性能特點
JAD電介質學術交流：先進陶瓷新型快速燒結技術總結
中國粉體網(wǎng)
（中國粉體網(wǎng)編輯整理/空青）
注：圖片非商業(yè)用途，存在侵權告知刪除
