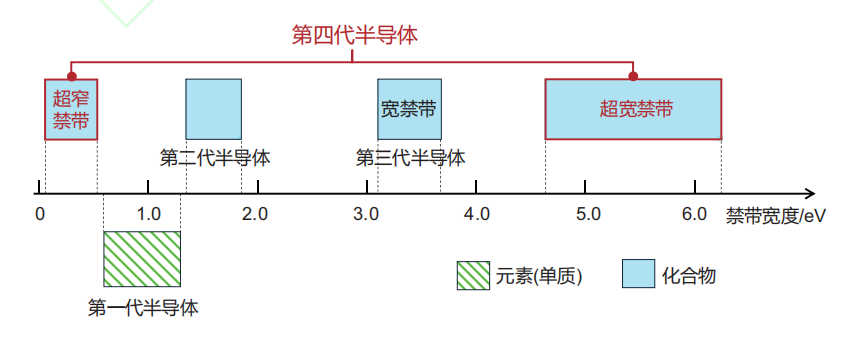

中國粉體網訊  在半導體技術蓬勃發展的進程中，第四代半導體材料成為了研究焦點，而金剛石以其優異的性能脫穎而出。金剛石作為第四代半導體材料，正逐漸在半導體領域開辟新的天地，為解決傳統半導體面臨的諸多問題提供了全新的思路和方案。

金剛石半導體的特性有哪些？

（一）超寬帶隙

金剛石具有超寬帶隙，其帶隙寬度約為5.47eV。這種超寬帶隙特性使得金剛石在高溫、高功率、高頻率等極端條件下仍能保持穩定的電學性能。與傳統的硅、鍺等半導體材料相比，寬的帶隙可以承受更高的電場強度，大大減少了電子在傳輸過程中的散射，從而為實現高速、大功率的電子器件奠定了基礎。

（二）高載流子遷移率

金剛石中的載流子遷移率極高，電子遷移率可達到4500cm2/(V·s)。高載流子遷移率意味著電子在材料中移動速度快且受到的阻力小，這對于制造高頻、高速的半導體器件至關重要。例如，在射頻通信領域，高遷移率的金剛石材料能夠有效降低信號傳輸延遲，提高器件的響應速度和工作頻率。

（三）高擊穿電場

金剛石的擊穿電場強度非常高，約為10MV/cm。這一特性使得金剛石能夠承受極高的電壓而不發生擊穿現象，在高功率半導體器件應用中具有巨大優勢。在電力電子領域，如高壓功率開關等器件中，金剛石材料可以有效提高器件的耐壓能力，減少能量損耗和發熱。

（四）高導熱率

金剛石擁有已知材料中最高的熱導率，室溫下可達到2000W/(m·K)。在半導體器件工作過程中，熱量的快速散發對于維持器件的性能和穩定性至關重要。金剛石的高導熱率能夠迅速將產生的熱量傳導出去，有效解決了高功率、高集成度半導體器件的散熱難題，提高了器件的可靠性和使用壽命。

（五）化學穩定性和機械性能

金剛石在化學性質上非常穩定，幾乎不與大多數化學物質發生反應。同時，它具有極高的硬度和機械強度，這使得金剛石在復雜的加工和使用環境中能夠保持結構的完整性和性能的穩定性，為其在惡劣條件下的半導體應用提供了有力保障。

金剛石在半導體領域的應用

（一）功率電子器件

在功率電子領域，金剛石作為第四代半導體材料的應用前景廣闊。由于其高擊穿電場和高導熱率，金剛石可用于制造高電壓、大電流的功率開關器件，如金屬-氧化物-半導體場效應晶體管（MOSFET）和絕緣柵雙極型晶體管（IGBT）等。這些基于金剛石的功率器件能夠顯著降低導通電阻，減少開關損耗，提高功率轉換效率，在電力系統、電動汽車等領域有著巨大的應用潛力。

（二）射頻通信器件

在射頻通信領域，金剛石的高載流子遷移率和高電子飽和速度使其成為制造高頻、高性能射頻器件的理想材料。例如，金剛石基的高頻晶體管可以用于5G乃至未來6G通信中的基站和移動終端設備，實現更高的數據傳輸速率和更低的信號延遲，提升通信系統的整體性能。

（三）光電器件

金剛石在光電器件方面也展現出獨特的優勢。其寬帶隙特性使得金剛石可用于制造深紫外發光二極管（LED）和激光二極管（LD）。深紫外光在殺菌消毒、光刻等領域有著重要應用。此外，金剛石還可用于制造高性能的光電探測器，用于檢測紫外線、X射線等高能射線，在環境監測、醫療成像等領域有著廣泛的應用前景。

（四）量子信息領域

隨著量子信息科學的發展，金剛石作為一種具有特殊性質的材料也受到了關注。金剛石中的一些雜質（如氮-空位中心）具有獨特的量子特性，可以作為量子比特的候選材料。利用金剛石中的這些量子特性，可以實現量子計算、量子通信和量子傳感等方面的應用，為未來的信息科學發展提供新的技術手段。

結語

盡管金剛石作為第四代半導體材料具有諸多優勢，但要實現其廣泛應用仍面臨一些挑戰。首先，高質量金剛石材料的制備成本仍然較高，限制了大規模的產業化應用。目前，化學氣相沉積（CVD）等制備方法需要進一步改進和優化，以降低成本并提高材料質量。其次，金剛石與傳統半導體工藝的兼容性需要進一步研究和改進，包括摻雜工藝、光刻工藝等，以便更好地將金剛石集成到現有的半導體制造流程中。

傳統的金剛石大多使用于超硬材料市場與培育鉆石市場，但這些市場規模僅為百億級別，而半導體則是萬億級別的超大規模市場。為了發展第四代半導體新材料，需要將傳統金剛石產業與其他產業相融合，開拓全新賽道，加快金剛石半導體產業布局。

參考來源：

朱宏偉：第四代半導體淺析

王宏興：第四代寬禁帶半導體的發展與展望

萬煊，呂燎宇：關注新材料新領域新賽道 打造金剛石半導體產業發展新動能

環球時報：下一代芯片用什么半導體材料
