中國粉體網(wǎng)訊  近日，溧陽中科固能新能源科技有限公司（簡稱：中科固能）宣布，公司新一代Ah級硫化物全固態(tài)電池成功通過剪切、針刺等安全測試。

1、接通LED 正常點(diǎn)亮，電池處于正常狀態(tài)。

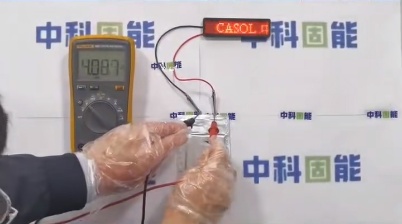

2、使用萬用表進(jìn)行全固態(tài)電池的電壓測量，電壓處于正常電壓區(qū)間。

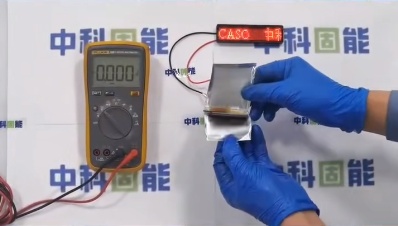

3、剪開電池周邊的鋁塑膜以展示電池內(nèi)部結(jié)構(gòu)，其內(nèi)部由多層電芯單元堆疊而成。并且沒有任何電解液與隔膜成分。

4、進(jìn)行剪切安全測試，無異常狀況。

5、進(jìn)行針刺安全測試，無異常狀況。

6、進(jìn)一步剪切安全測試，進(jìn)行電壓測量，電池電壓穩(wěn)定不發(fā)生短路且LED仍保持常亮狀態(tài)。

經(jīng)過一系列安全檢測后，中科固能新一代Ah級硫化物全固態(tài)電池仍能保持正常工作，該電池成功通過安全測試。

中科固能硫化物固態(tài)電解質(zhì)產(chǎn)品

1、硫化物固態(tài)電解質(zhì)材料

中科固能硫化物固態(tài)電解質(zhì)材料以高離子電導(dǎo)率和粒徑尺寸控制為開發(fā)重點(diǎn)，研制出多款適合于不同應(yīng)用場景的硫化物固態(tài)電解質(zhì)材料（CSE-SSE-P001-P008），電導(dǎo)率范圍涵蓋4~18mS/cm，D50可控為350nm，離子電導(dǎo)率和顆粒細(xì)度水平均處于行業(yè)領(lǐng)先水平。

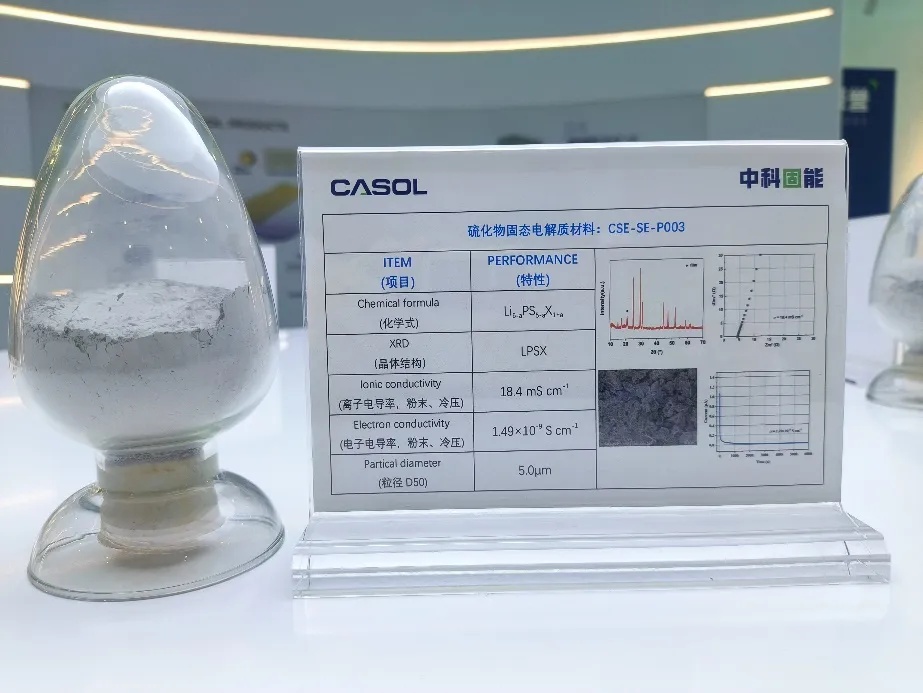

超高離子電導(dǎo)型材料CSE-SSE-P003，此款離子電導(dǎo)率最高可以超過18mS/cm，能有效提高電解質(zhì)膜的離子傳輸速率，降低電池的阻抗。

離子電導(dǎo)率隨粒徑的降低而減小是目前硫化物電解質(zhì)細(xì)化面臨的一大技術(shù)難點(diǎn)，中科固能通過篩選適配溶劑、調(diào)控細(xì)化工藝，制得小粒徑高離子電導(dǎo)型材料CSE-SSE-P004，將粒徑控制在D50＜1μm，D90＜3μm，保證粒徑細(xì)化到亞微米甚至納米級別時(shí)，仍能保持＞10mS/cm的較高離子電導(dǎo)率，解決了同時(shí)兼具小粒徑與高電導(dǎo)率的技術(shù)難點(diǎn)。

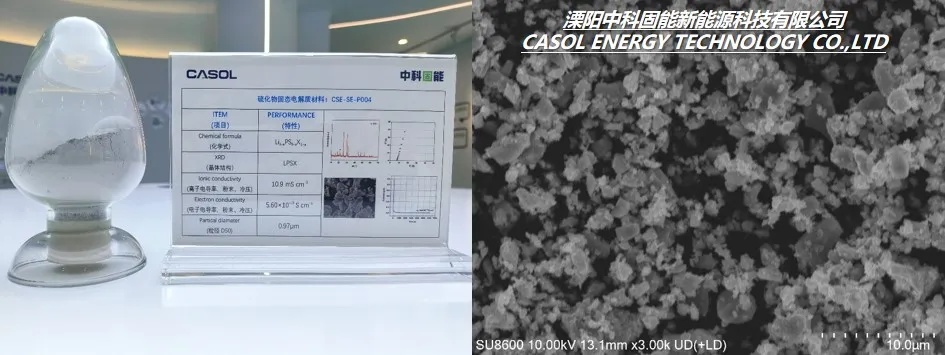

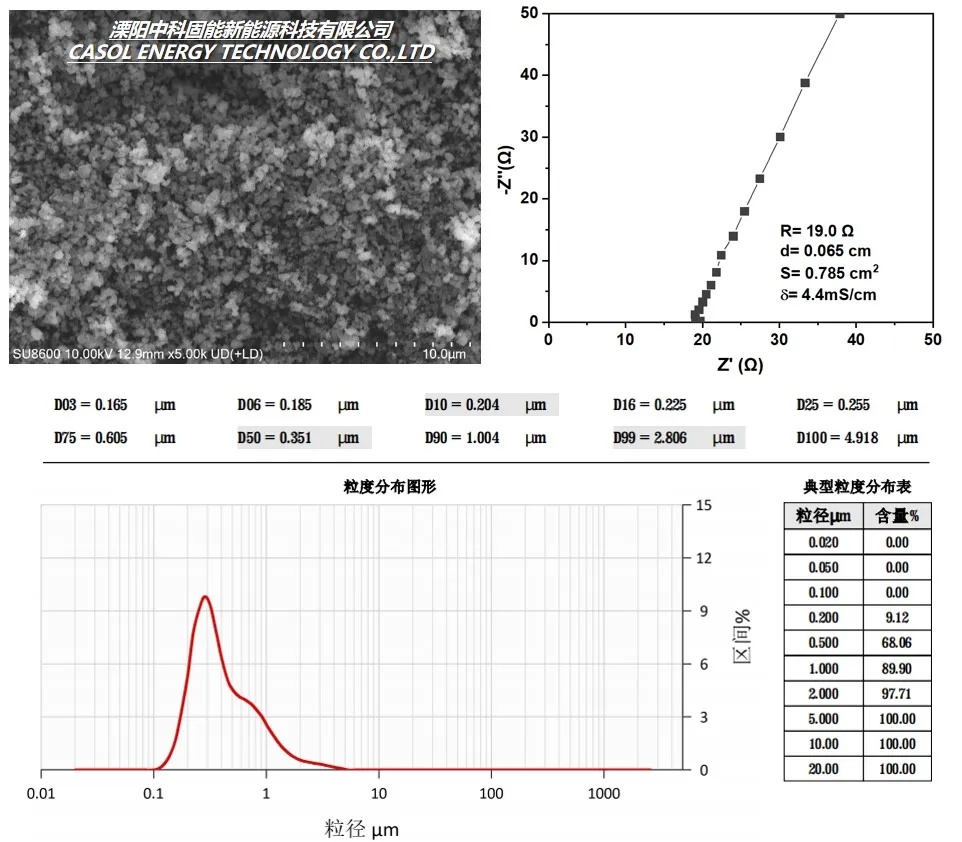

通過開發(fā)電解質(zhì)微納化技術(shù)，優(yōu)選溶劑體系，解決顆粒團(tuán)聚問題，開發(fā)出超小粒徑型材料CSE-SSE-P008，性能指標(biāo)：D50=350nm、D90=1μm、D100＜5μm，電導(dǎo)率＞4mS/cm。中科固能此款超小粒徑型材料在顆粒尺寸、顆粒均勻度與離子電導(dǎo)率等方面具有顯著優(yōu)勢，目前已經(jīng)完成年噸級產(chǎn)能建設(shè)。預(yù)計(jì)2024年底完成年百噸級產(chǎn)能建設(shè)。

2、硫化物固態(tài)電解質(zhì)膜

中科固能開發(fā)的創(chuàng)新型硫化物固態(tài)電解質(zhì)膜，在超薄、離子電導(dǎo)率和機(jī)械強(qiáng)度等關(guān)鍵性能指標(biāo)上具有明顯的優(yōu)勢和突破。通過工藝技術(shù)與參數(shù)的精確調(diào)整，該產(chǎn)品膜的厚度能夠達(dá)到25 μm以下。此外，在室溫條件下，該電解質(zhì)膜展現(xiàn)出約2mS/cm的離子電導(dǎo)率，證明其在全固態(tài)電池應(yīng)用中高效傳導(dǎo)鋰離子的能力，這一參數(shù)對提高全固態(tài)電池的電化學(xué)性能至關(guān)重要。

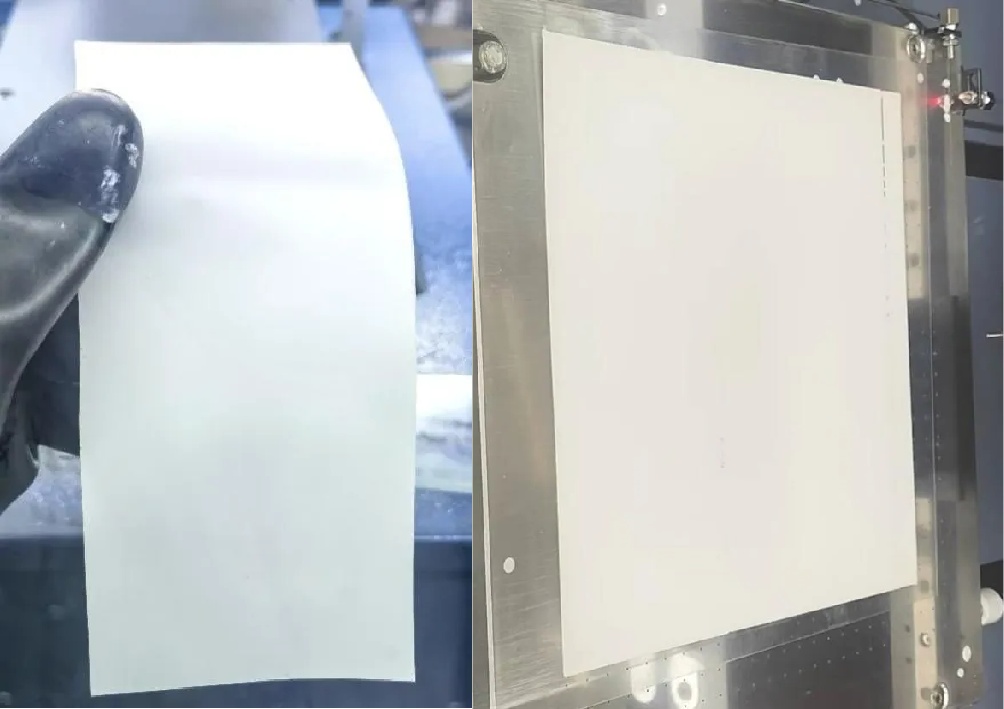

在硫化物電解質(zhì)膜的研發(fā)和生產(chǎn)過程中，中科固能引入濕法成膜工藝，并利用全固態(tài)電池產(chǎn)線對產(chǎn)品參數(shù)的修正，成功開發(fā)8 cm×15 cm及18 cm×18 cm的超薄、高離子電導(dǎo)率的硫化物電解質(zhì)膜。目前，中科固能正在積極推進(jìn)連續(xù)化生產(chǎn)電解質(zhì)膜，期望通過效率更高、成本更低的生產(chǎn)模式滿足市場需求。

在技術(shù)攻堅(jiān)方面，該電解質(zhì)膜在工藝與結(jié)構(gòu)設(shè)計(jì)過程中表現(xiàn)的尤為突出。首先是如何實(shí)現(xiàn)電解質(zhì)膜的超薄、高離子電導(dǎo)率與柔性的特點(diǎn)，即同時(shí)滿足材料的力學(xué)強(qiáng)度和化學(xué)穩(wěn)定性。為了實(shí)現(xiàn)這一目標(biāo)，中科固能研發(fā)團(tuán)隊(duì)在原材料制備、工藝制備和結(jié)構(gòu)設(shè)計(jì)上進(jìn)行了大量創(chuàng)新和實(shí)驗(yàn)，優(yōu)化了電解質(zhì)材料、粘結(jié)劑與溶劑體系和硫化物電解質(zhì)膜的結(jié)構(gòu)。此外，團(tuán)隊(duì)還致力于提高電解質(zhì)膜在多種應(yīng)用條件下的化學(xué)穩(wěn)定性，以確保產(chǎn)品在長時(shí)間使用過程中依舊具備高性能和可靠性。

參考來源：

中科固能官微、視頻號、網(wǎng)絡(luò)公開信息等

（中國粉體網(wǎng)編輯整理/蘇簡）

注：圖片非商業(yè)用途，存在侵權(quán)告知?jiǎng)h除！
