中國粉體網訊 石英玻璃是應用日益廣泛的高新技術材料，具有透光性高、耐溫性好、膨脹系數低等優越的物化性質，因此被廣泛應用于半導體、光伏、光學、光纖和軍工等高新技術領域。

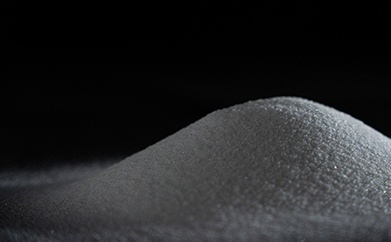

石英玻璃上游的核心是高純石英砂，高純石英砂的產品純度決定其應用領域。在我國實際生產中，高純石英砂通常按用途分為拉管料、打砣料和坩堝料三大類系列產品，并根據二氧化硅純度或13種痕量雜質元素總量等技術指標進一步分為不同等級。
拉管料
連熔石英玻璃管的生產是以電阻加熱，連續投料，高純石英砂在連熔爐內不斷熔融，石英玻璃制品在下料口連續拉出。拉管料是指用于熔煉拉制各種石英玻璃管的高純石英砂。

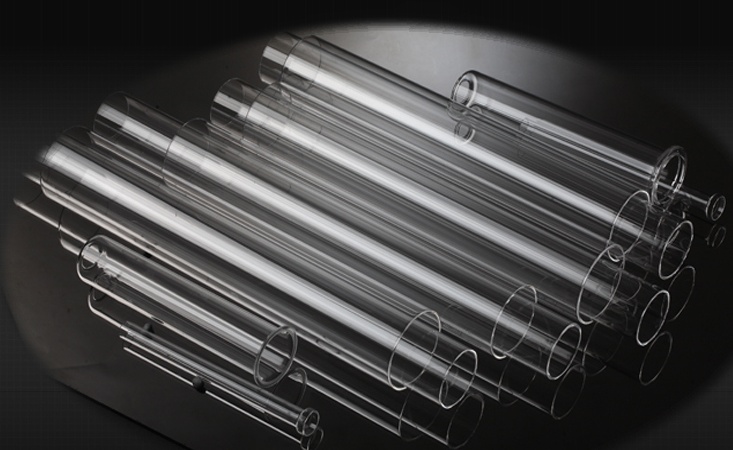

石英玻璃管根據尺寸大小和二氧化硅純度不同，有多種產品規格，如大管和小管，所對應的石英砂分別稱為大管料、小管料。石英玻璃管具有熔點高、抗熱震性能優異和易于擴縮加工等優勢，主要用于芯片和光伏半導體加工處理的擴散爐管等，在航天航空、武器裝備領域用來制備整流罩、雷達罩、隔熱罩、透波材料及耐高溫材料等，還用于制造鹵素?zé)舻雀鞣N光電源器件，以及高純石英提純加工等。
在電光源行業，光的透過率和使用壽命是透明石英玻璃管的主要考慮因素，過渡金屬對光的透過率影響最大，所以拉管石英砂對過渡金屬的要求高，對堿金屬和堿土的要求相對較低。羥基影響燈的壽命，生產過程氣氛使羥基升高，需脫羥使用。
在半導體行業，不管是石英管、石英砣、石英坩堝，對堿金屬、堿土金屬和Ⅲ、Ⅴ族元素雜質的要求都是極為嚴格的，防止ppb/ppt級別的污染，基本都是以進口料為原料。用作光纖套管的制品，等同于半導體行業的要求。
行業標準《JC/T 597-2011半導體用透明石英玻璃管》中規定了半導體用石英玻璃管雜質元素含量要求。
T級石英玻璃管：T級石英玻璃管的鋁、鐵、鈣、鎂、鈦、銅、鈷、錳、鎳、鋰、鈉、鉀、硼十三種雜質元素的總含量應不大于30.00×10-6，其中：鐵含量應不大于1.50×10-6，鈦含量應不大于3.00×10-6，銅含量應不大于0.80×10-6，硼含量應不大于0.20×10-6，鋰、鈉、鉀總含量應不大于5.00×10-6。
D級石英玻璃管：D級石英玻璃管的鋁、鐵、鈣、鎂、鈦、銅、鈷、錳、鎳、鋰、鈉、鉀、硼十三種雜質元素的總含量應不大于25.00×10-6，其中：鐵含量應不大于0.80×10-6，鈦含量應不大于2.00×10-6，銅含量應不大于0.50×10-6，硼含量應不大于0.10×10-6，鋰、鈉、鉀總含量應不大于2.50×10-6。
在光伏行業，石英玻璃管主要和6N級別的硅材料接觸，大部分情況下連續使用溫度不超1200度，所以對堿金屬、堿土金屬和羥基的要求不是特別高。
打砣料

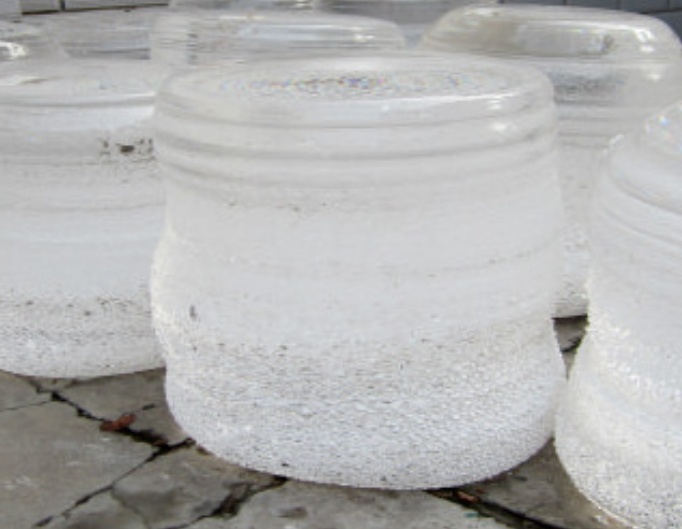

打砣料是指用于真空電熔法和氫氧氣煉法生產石英砣的高純石英砂。石英砣是呈圓砣狀的透明石英玻璃原材料，具有透明度高、氣泡少、膨脹系數低、抗熱震性能優異和可加工性等優勢，主要用于生產半導體石英玻璃制品，包括石英舟、石英法蘭和石英鐘罩等產品，以及各種光學石英玻璃制品等。
用于半導體以外的石英砣制品對原料各項雜質的要求適中，由于使用氫氧火焰生產，石英砣制品的羥基含量非常高，因此其對石英砂原料的羥基無要求。另外，微氣泡、大氣泡和色斑都是影響石英砣制品質量的因素，所以其對石英砂原料的流體包裹體的要求是比較嚴格的。
坩堝料

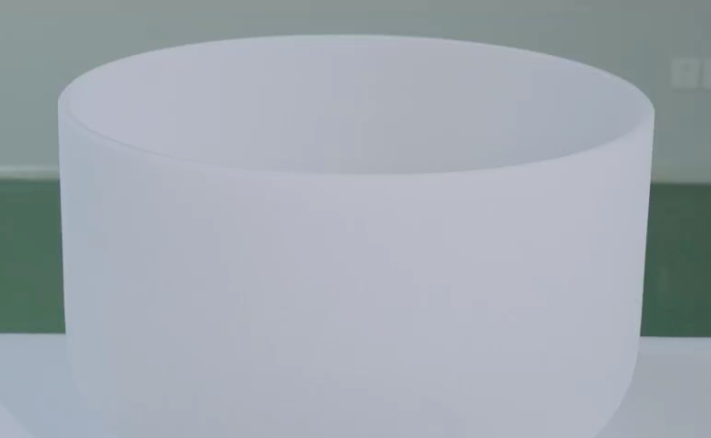

坩堝料是指用于制備石英坩堝的高純石英砂。石英坩堝是由石英砂制成的容器，具有高純度、耐高溫、使用時間長等特點，目前廣泛應用于半導體和光伏領域單晶硅棒的生產工藝中，是半導體硅片和光伏硅片生產過程中硅料熔融、晶體生長環節的重要耗材。
石英坩堝主要使用電弧法生產，核心原材料為高純石英砂，石英砂的純度保證了坩堝不會形成太厚的析晶層，高溫強度保證了坩堝長時間運行不變形塌邊，透明層品質保證了拉晶過程的順暢、不斷線。

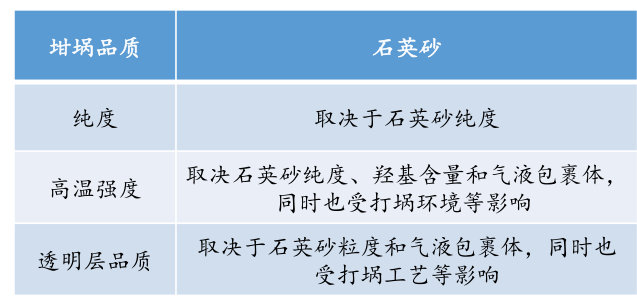

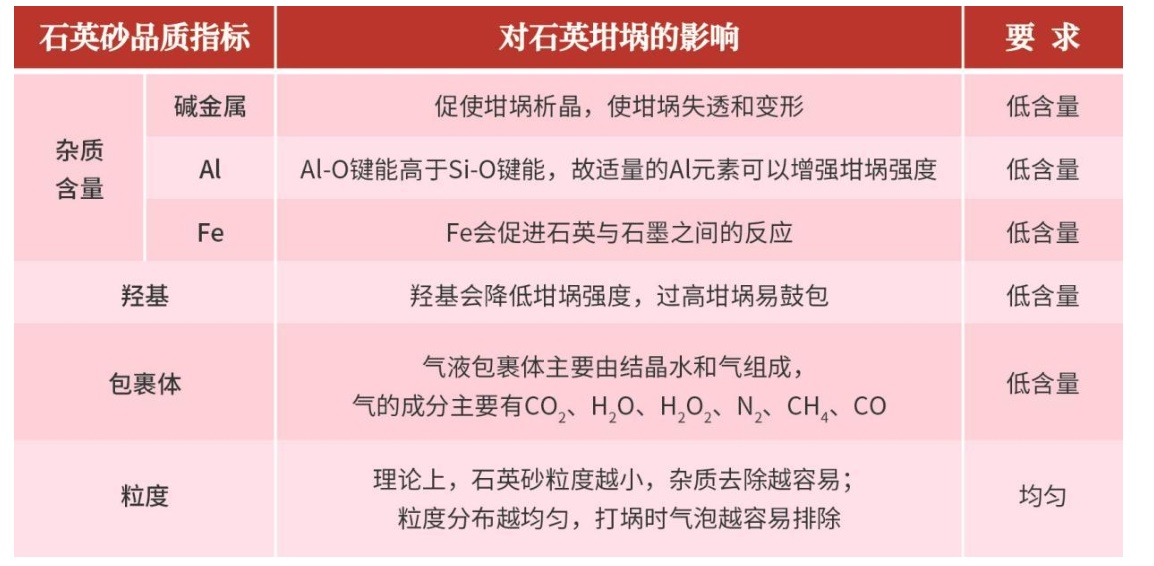

石英砂品質對坩堝品質的影響
行業標準《JC/T 1048-2018單晶硅生長用石英坩堝》中規定了單晶硅生長用石英坩堝的術語、定義和要求等。

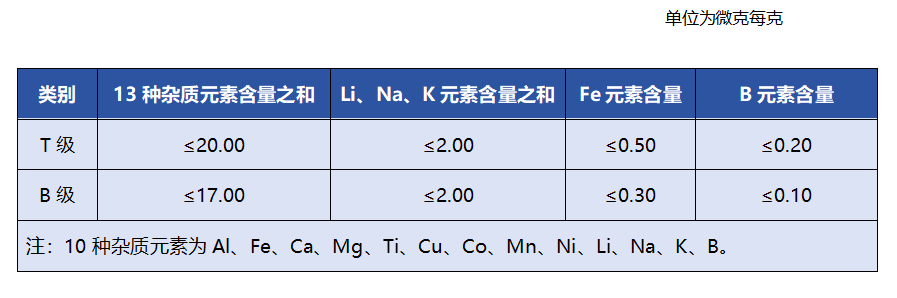

行業標準《JC/T 1048-2018單晶硅生長用石英坩堝》
雜質元素含量要求
在光伏行業中，光伏石英坩堝用高純石英砂主要為4N8高純石英高端產品。石英坩堝對石英砂原料要求是純度高、一致性好、粒度分布均勻。
光伏石英坩堝對石英砂的品質要求
由TC447（全國工業玻璃和特種玻璃標準化技術委員會）歸口，中國國檢測試控股集團股份有限公司、中國建筑材料科學研究總院有限公司、中建材衢州金格蘭石英有限公司聯合起草的國家標準計劃《光伏單晶硅生長用石英坩堝高純內層砂》（征求意見稿）中規定了光伏單晶硅生長用石英坩堝內層制造用高純石英砂各雜質元素含量。
其中，天然砂17種雜質元素總含量應不大于18μg/g，鋰、鈉、鉀總和應不大于1.5μg/g；合成砂17種雜質元素總含量應不大于2μg/g，鋰、鈉、鉀總和應不大于0.5μg/g。

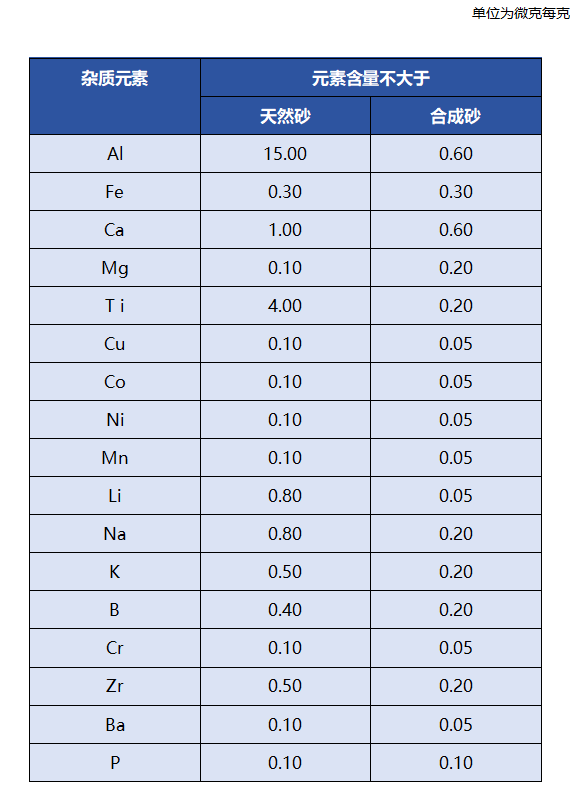

《光伏單晶硅生長用石英坩堝高純內層砂》（征求意見稿）
各雜質元素含量
在半導體行業，石英坩堝對堿金屬和過渡金屬等雜質含量有較高要求，堿金屬雜 質會影響石英坩堝的熱學特性，降低石英制品的耐溫性，使其熔點降低，高溫性能變差；過渡金屬雜質會降低導電性，縮減半導體的使用壽命，雜質含量高還會產生氣泡和色斑等缺陷，降低石英坩堝的透明度，嚴重時還會影響石英坩堝成型。
地方標準《DB 13/T 5631—2022電子專用材料單晶硅生長用石英坩堝生產技術規范》中規定了電子專用材料單晶硅生長用石英坩堝原輔材料的標準。

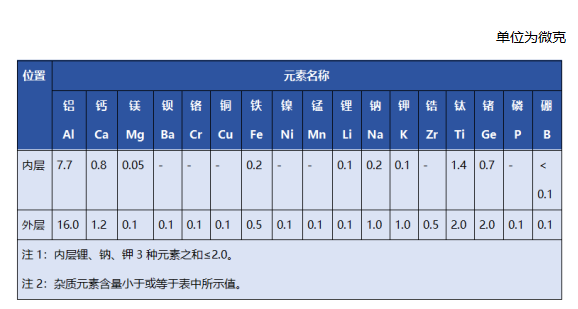

地方標準《DB 13/T 5631—2022電子專用材料單晶硅生長用石英坩堝生產技術規范》
石英砂雜質元素含量
由內蒙古歐晶科技股份有限公司、江西中昱新材料科技有限公司、錦州佑鑫石英科技有限公司為主要起草單位編制的團體標準《半導體單晶硅生長用石英坩堝生產規范標準》中規定了半導體單晶硅生長用石英坩堝主要原輔材料的標準。

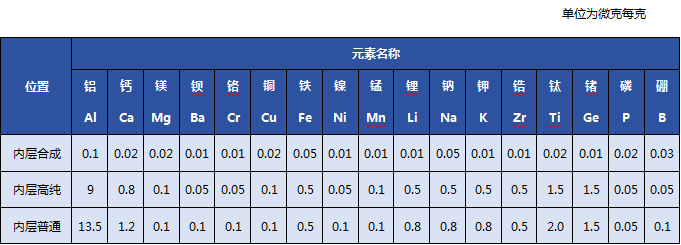

《半導體單晶硅生長用石英坩堝生產規范標準》
石英砂雜質元素含量
參考來源：
汪靈.純凈勝瑾瑜 貴若冠上珠——解讀高純石英
彭志威.石英拉管、石英砣和石英坩堝等不同應用對原料的要求
行業標準《JC/T 597-2011半導體用透明石英玻璃管》
地方標準《DB 13/T 5631—2022電子專用材料單晶硅生長用石英坩堝生產技術規范》
《半導體單晶硅生長用石英坩堝生產規范標準》
《光伏單晶硅生長用石英坩堝高純內層砂》（征求意見稿）
行業標準《JC/T 597-2011半導體用透明石英玻璃管》
行業標準《JC/T 1048-2018單晶硅生長用石英坩堝》
（中國粉體網編輯整理/初末）
