中國粉體網訊 半導體材料從棒材到晶圓再到芯片，減薄工藝起著承上啟下的作用。廣義的減薄既包含襯底制備流程中的研磨和拋光，也涵蓋IC制造流程中的化學機械拋光和背面研磨。一般而言，晶圓減薄指的是晶圓的背面研磨。

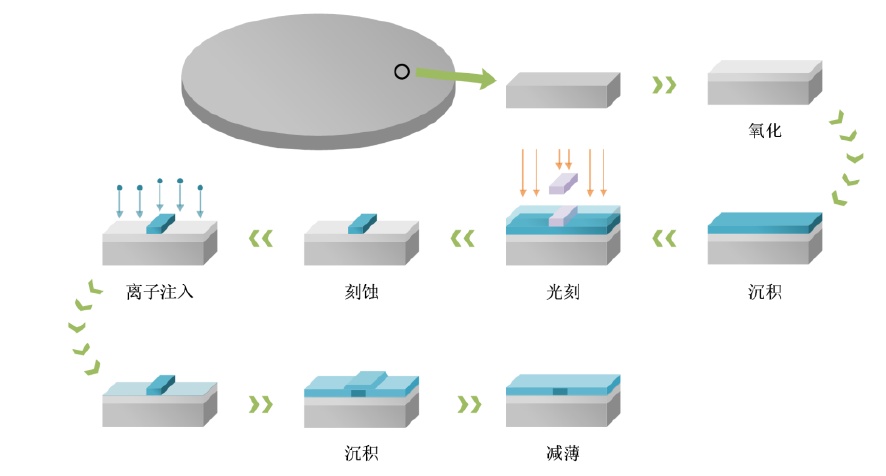

IC制造流程
01.晶圓為什么要減薄
晶圓之所以需要減薄主要考慮三方面原因。
第一，在電路中通電情況下，由于襯底材料及互聯金屬層存在電阻，芯片會發生熱效應。在芯片工作過程中，熱效應會導致芯片背面內應力的產生。芯片熱量持續的產生會使各金屬層之間的熱差異性加劇，芯片內應力會進一步增加。芯片損壞、破碎的主要原因之一就是內應力的增加。因此，通過背面減薄工藝，可以減小芯片電阻，提高芯片的熱擴散效率，將芯片損壞率降到最低，進而提高了集成電路的可靠性和成品率。
第二，電子產品發展越來越趨向于多功能集成化和小型化，對便攜的要求越來越高。這就要求電路芯片不斷向高密度、高性能和輕薄短小方向發展，這需要不斷地降低芯片封裝的厚度。以存儲器為例，其封裝形式主要為疊層封裝。隨著存儲容量的不斷增大，封裝的層數目前已達到96層以上，為滿足IC先進封裝要求，在封裝整體厚度不變甚至減小的趨勢下，堆疊中各層芯片的厚度就不可避免地需要減薄。一般來說，較為先進的多層封裝所用的芯片厚度都在100μm以下甚至30μm以下，比一張A4打印紙還要�。ㄒ粡圓4打印紙的厚度約104μm）。
圖片來源：天科合達
我們知道，晶圓或芯片制造是在硅片基礎上進行的，但是呢，目前為了降低集成電路芯片的制造成本，硅片的直徑已經達到300mm甚至450mm。與此同時，為了增強大直徑硅片的強度，硅片的厚度也隨之增加，300mm大直徑硅片的厚度達到775μm，450mm硅片的厚度達到925μm。
這個硅片厚度太厚了，離芯片所需的厚度還有很大的距離，因此，在晶圓表面電路制作結束以后，為了達到所要求的厚度，占總厚度90％左右的襯底材料大部分需要被除掉，即需要對芯片背面進行減薄。
第三，劃片工藝是集成電路制造工藝中不可或缺的一步，而經過減薄工藝之后的晶片就變得更為容易分離，這對于提高芯片的劃片質量和成品率是非常有利的。
02.晶圓減薄的好處
總結來講，減薄后的晶圓有下列優點：
（1）熱擴散效率被顯著提高。隨著半導體結構越來越復雜、集成度越來越高，晶體管體積不斷減小，散熱已逐漸成為影響芯片性能和壽命的關鍵因素，薄的芯片更有利于熱量的散發；
（2）減小芯片封裝體積。微電子產品日益向輕薄短小的方向發展，厚度的減小也相應地減小了芯片體積，這也是適應發展趨勢的必然之路；
（3）減薄的厚度能夠提高機械性能。減薄后的芯片機械性能顯著提高，硅片越薄，其柔韌性越好，受外力沖擊引起的應力也越小，破片率也會相應降低；

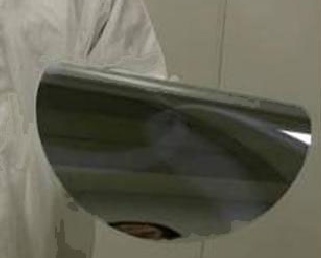

50μm厚度下發生卷曲的300mm晶圓
（4）提高電氣性能。晶圓的厚度越薄，器件內部以及器件之間的連線將越短，器件導通電阻將越低，信號延遲時間越短，從而實現更高的性能。
（5）減輕封裝劃片時的加工量。減薄以后再進行切割，可以減小劃片(Dicing)時的加工量，降低芯片破邊的發生率。
03.如何減��？
晶圓在減薄之前需要在正面（圖形層）固定一層背磨膠帶。背磨膠帶的主要作用是固定晶圓和保護晶圓的圖形層。接著將晶圓翻轉，先對晶圓進行粗磨。因?yàn)榫A的厚度遠大于裸芯片的厚度，考慮到加工效率，粗磨采用粒度為350-500目的金剛砂輪對晶圓進行快速的磨削，磨削量占總減薄量的90%。經過粗磨的晶圓表面存在大量缺陷和裂紋，因而在粗磨后需要對晶圓進行精磨。精磨則采用粒度為2000-3000目的金剛砂輪對晶圓進行更細致的研磨以去除粗磨產生的損傷層。磨削完成后，對晶圓進行清洗干燥，去除背磨膠帶后就得到了減薄后的晶圓。

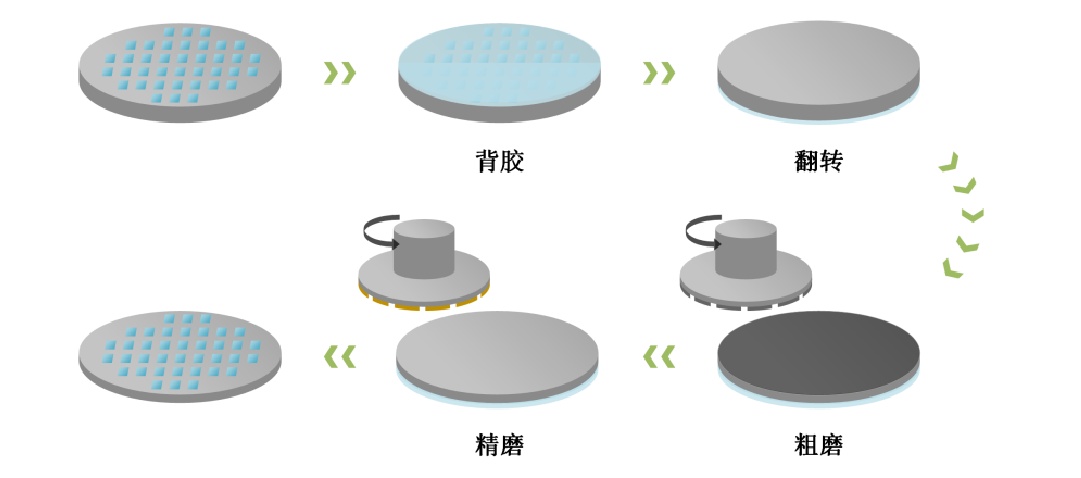

晶圓背面減薄的流程示意圖
精磨在去除粗磨產生的損傷層時不可避免地也會引入微裂紋和微缺陷，當晶圓較薄時，存留在表面的殘余應力則會使減薄后的晶圓發生翹曲變形影響后續工藝。因此，當晶圓的目標厚度或臨界尺寸較小時，晶圓在磨削后還會通過后續工藝去除表面的微損傷，降低表面的殘余應力。常規的后續工藝包括拋光研磨和刻蝕，其中拋光研磨分為CMP、干式拋光和超精密研磨，刻蝕則又分為濕法刻蝕和干法刻蝕。
小結
在晶圓大型化、芯片超薄化、材料多樣化的趨勢下，晶圓減薄工藝在IC制造中的作用逐漸凸顯，與半導體材料減薄過程相關的研究也不斷涌現。
參考來源：
[1]趙海峰.半導體激光器芯片減薄、拋光工藝研究
[2]王淼操.晶圓減薄仿真的應力計算及其應用研究
[3]劉東生.晶圓減薄及背面金屬蒸鍍制程的研究
[4]衣忠波等.超薄晶圓減薄工藝研究
