国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

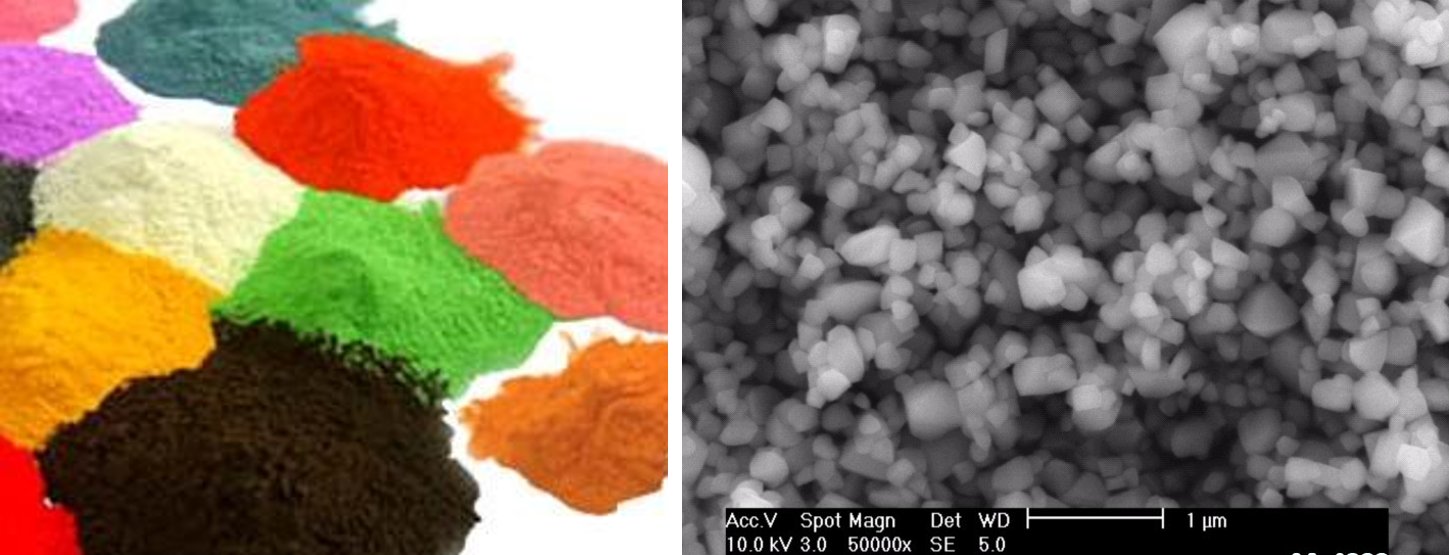

D0表示粉體粒度的最小粒徑，D100表示粉體粒度的最大粒徑，這兩個(gè)值是粉體粒度的兩端極限邊界值——極值。對(duì)粉體粒度分布規(guī)律來看，極值顆粒是最少的，可能只有幾個(gè)甚至1個(gè)。那么激光粒度儀能不能測(cè)量測(cè)粉體粒度的極值呢？答案是否定的，一是取樣代表性上受到限制，二是激光粒度測(cè)量原理上不可行。

首先從取樣代表性來看，激光粒度儀測(cè)量粒度的樣品量一般在30~500毫克之間，而生產(chǎn)的粉體產(chǎn)品是以噸來計(jì)量的，兩者相差的數(shù)量級(jí)為10⁶~10⁷，取樣概率在百萬分之一到千萬分之一之間，這樣低的概率，能取到最小或最大顆粒的概率更是微乎其微，取樣的可能性都如此之低，測(cè)到就更不現(xiàn)實(shí)了。那么為什么有的激光粒度儀能測(cè)D0和D100呢？其實(shí)是用能測(cè)到（算出）的D0和D100值，這就好像是把一個(gè)公司最矮和最高者說成是全國最矮和最高者的道理一樣，是不準(zhǔn)確的。

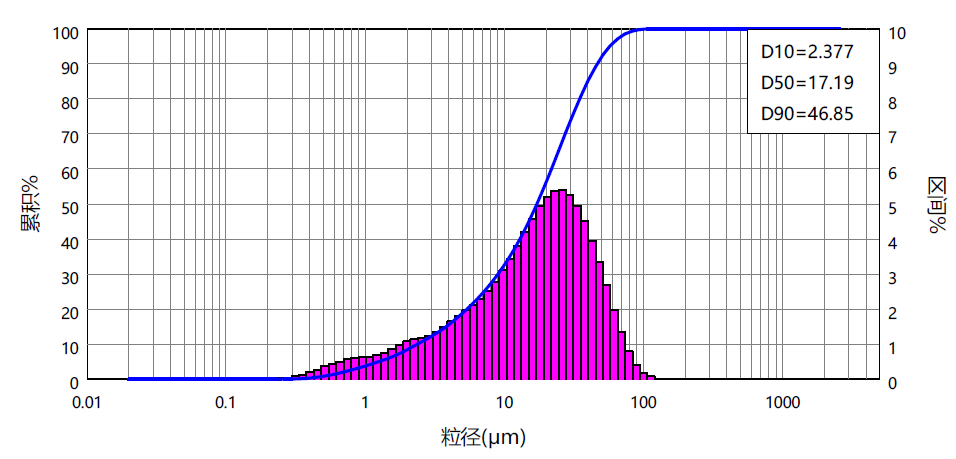

其次從激光粒度儀測(cè)量過程和原理來分析測(cè)D0和D100，也是測(cè)不準(zhǔn)的。如下圖樣品，在光斑直徑15mm，測(cè)試窗厚度3.5mm，遮光率10.41%的條件下，經(jīng)測(cè)算測(cè)量區(qū)的顆粒數(shù)量為7.78×10⁶個(gè)，在這么多顆粒群中，D0和D100數(shù)量太少，對(duì)散射光能貢獻(xiàn)率可忽略，把它們找出來是幾乎不可能的。

通過下圖我們還能看到，在原始光能分布中，分別加入1個(gè)、10個(gè)和100個(gè)200微米顆粒，然后比較光能分布圖，可以看出，在增加1個(gè)和10個(gè)顆粒，光能分布圖基本不變，增加100個(gè)顆粒光能分布圖才有微小變化，而且這些微小的光能變化可能比系統(tǒng)的噪聲還低，被系統(tǒng)的噪聲淹沒掉。

此外，從反演算法的靈敏度及計(jì)算誤差導(dǎo)致D0和D100測(cè)不準(zhǔn)。激光粒度儀是通過光散射信號(hào)結(jié)合Mie散射理論計(jì)算粒度分布信息。在這個(gè)環(huán)節(jié)中由于各種系統(tǒng)誤差都會(huì)導(dǎo)致D0和D100的波動(dòng)，而且通常在反演算法中都有對(duì)數(shù)據(jù)的平滑處理，也會(huì)使D0和D100測(cè)不準(zhǔn)。反演算法得到的D0和D100可能較真實(shí)的或大或小都有可能。

在激光粒度儀中不能準(zhǔn)確的測(cè)出粉體顆粒的D0和D100，取樣是關(guān)鍵原因。計(jì)算是重要原因。就好像在浩瀚的宇宙中尋找一顆星辰，在茫茫戈壁中尋找一粒沙子，用常規(guī)的方法是無法實(shí)現(xiàn)的。

終上所述，在激光粒度儀中測(cè)出的D0或D100不具有真實(shí)意義，也不具有比較意義。一般用D3和D97來代表粉體的粒度極值。

本文作者：丹東百特研發(fā)總監(jiān) 范繼來
