国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

鎢是最有中國特色的有色金屬，2018年全球鎢儲量330萬噸，其中中國儲量190萬噸，占世界鎢總儲量的58%。除中國外，鎢資源較為分散，世界鎢儲量排名第二的俄羅斯也僅占全球7%的儲量。豐富的鎢資源為我國硬質(zhì)合金行業(yè)的發(fā)展提供了重要的資源保障。

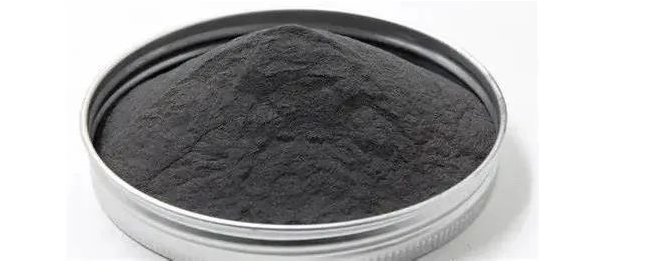

鎢粉是加工粉末冶金鎢制品和鎢合金的主要原料。純鎢粉可制成絲、棒、管、板等加工材和一定形狀制品。鎢粉與其他金屬粉末混合，可以制成各種鎢合金，如鎢鉬合金、鎢錸合金、鎢銅合金和高密度鎢合金等。鎢粉的另一個重要應(yīng)用是制成碳化鎢粉，進(jìn)而制備硬質(zhì)合金工具，如車刀、銑刀、鉆頭和模具等。

用氫還原法制取鎢粉的工藝過程一般分為兩個階段：第一階段在500～700^oC溫度下，三氧化鎢還原成二氧化鎢；第二階段在700～900^oC溫度下，二氧化鎢還原成鎢粉。還原反應(yīng)常在管式電爐或回轉(zhuǎn)式爐中進(jìn)行。還原鎢粉的性能(如純度、粒度、粒度組成等)主要取決于還原工藝。在管式爐中還原鎢粉時，影響還原速度的主要工藝參數(shù)是還原溫度、燒舟中氧化鎢的裝載量、燒舟移動速度、氫氣流速及氫氣中水分含量。隨著還原溫度的升高，鎢粉的粒度變粗。

鎢粉的制取除了氫還原法外，還有早期采用的氧化鎢碳還原法，還原溫度高于1050^oC。用這種方法得到的鎢粉純度較低。此外，用金屬鋁、鈣、鋅等還原氧化鎢的工藝研究工作亦在進(jìn)行中。對于特殊應(yīng)用而要求高純度、超細(xì)粒度的鎢粉，則發(fā)展了氯化鎢氫還原法，得到的鎢粉粒度可小于0.05μm。

鎢粉性能指標(biāo)有比表面積、粒度分布、鎢粉微觀形貌等，鎢粉越細(xì)，比表面積越大，粉末成型性能越好。
《GB/T 26726-2011超細(xì)鎢粉》詳細(xì)規(guī)定了鎢粉比表面積測試方法及數(shù)據(jù)要求，規(guī)范嚴(yán)格的測試離不開高性能比表面測試儀，為了保證測試過程的嚴(yán)謹(jǐn)性及結(jié)果的可靠性，精微高博公司研發(fā)的JW-BK200系列比表面積測試儀采用小量程(0.1torr/1torr)傳感器，搭載高真空（10^-8Pa）分子泵，對樣品比表面數(shù)據(jù)進(jìn)行采集，并將采集的數(shù)據(jù)傳入多維分析模型中，從而得到令人滿意的實(shí)驗(yàn)結(jié)果。

 JW-BK200系列高性能雙站比表面積及介孔孔徑分析儀
