国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

金屬分散度一般是負載型催化劑的一項重要性能指標，是指催化劑表面活性金屬原子數與催化劑上總金屬原子數之比，實際上常常和活性金屬的比表面積或金屬原子的晶粒尺寸相聯系。

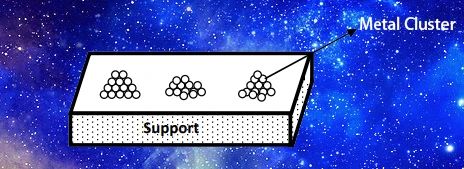

圖1：負載型金屬催化劑

金屬分散度（%）=單位質量吸附量（μmol/g）×相對分子質量（g/mole）/（金屬負載量%×化學定量因子×100）。

CO脈沖滴定

研究背景

一氧化碳脈沖滴定是一種用于分析金屬分散度的常見實驗手段，例如Mn，Fe，Cu等金屬負載型催化劑都可以用此方法進行分析。脈沖滴定前，通常選用合適預處理溫度對樣品進行惰性氣體流動吹掃，之后在恒定吸附溫度下選取合適體積定量環(huán)進行合適次數的脈沖滴定實驗。Ding，Zhang等人采用AMI-300化學吸附儀進行了CO脈沖滴定的實驗，研究了在SiO2作為助劑添加下的Co/C催化劑對于C1-C18醇類物質的產率的影響。結果表明，當SiO2添加量在0.2%的時候，該鈷基催化劑對于CO的吸附量是最高的，而CO的吸附容量與醇類轉化率的大小也有著正比的關系。另外，Cheng，Feng等人同樣使用該方法研究了Pt/LaSPC催化劑的脫苯效率。試驗結果表明當Pt負載量達到0.2%且載體La的含量與改性粘土（SPC）的摩爾比為0.5：1時，有著最優(yōu)異的金屬分散度，并且性能測試也表明高分散度有利于提高催化劑對苯的化學吸附。

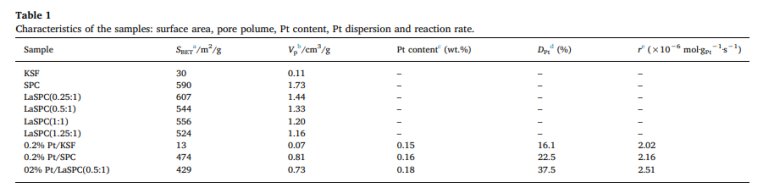

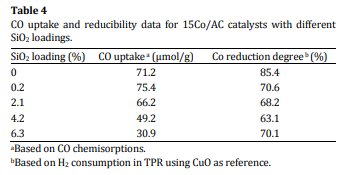

圖2：文獻中使用脈沖滴定的計算結果

實驗探究

我公司與某單位合作對用于處理工業(yè)廢氣，汽車尾氣的Mn基催化劑進行了CO脈沖滴定實驗，對其金屬分散度進行定量分析。該實驗采用500ul的定量環(huán)，100%CO，He作為載氣，50℃進行多次脈沖滴定實驗，根據測試結果，測得其產品的金屬分散度在8.8%左右。

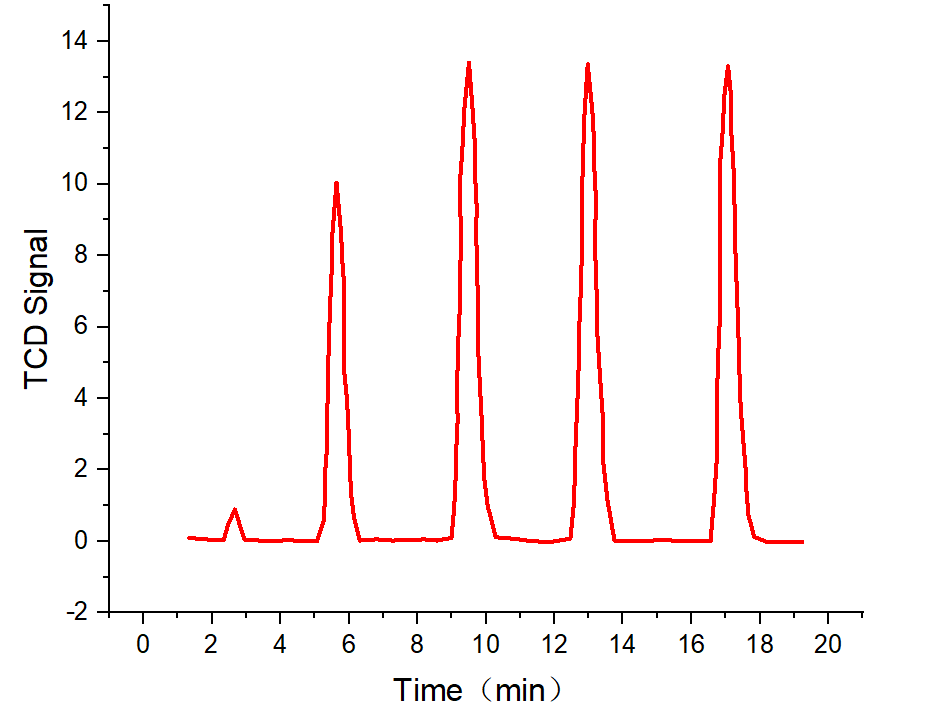

圖3：Mn基催化劑CO脈沖滴定實驗結果（AMI-300型全自動化學吸附儀）

H2脈沖滴定

研究背景

氫氣脈沖滴定的原理與CO基本一致，唯一不同的是在載氣選擇上，更多的時候會選擇Ar作為載氣，因為H2和Ar的導熱系數相差更大，TCD采集信號時會更加精準。但是在做貴金屬負載型催化劑，會發(fā)生“氫溢流現象”，對定量結果造成誤差影響。所以在此基礎上，一些研究學者發(fā)現了使用氧氣先氧化負載在表面的貴金屬，然后使用氫氣進行滴定（氫氧滴定）。這種方法本質上杜絕了氫氣和貴金屬的接觸反應，是和貴金屬上面的氧氣進行反應，所以避免了發(fā)生的溢流效應，減少了測試誤差。Olivia，Jose等利用該方法，研究了不同的雙金屬負載型催化劑（Pd-Cu，Pt-Cu，Rh-Cu和Ir-Cu）的金屬表面分散度，通過與TEM的表征結果聯立分析了其金屬表面分散性能，揭示了其硝酸鹽向氮轉換的影響因素。

實驗探究

我們公司與某單位合作，對用于費托反應的金屬氧化物負載型催化劑進行了H2脈沖滴定的實驗，通過脈沖實驗計算的金屬分散度以及晶粒尺寸與客戶的TEM, 催化性能測試結果能一一對應。

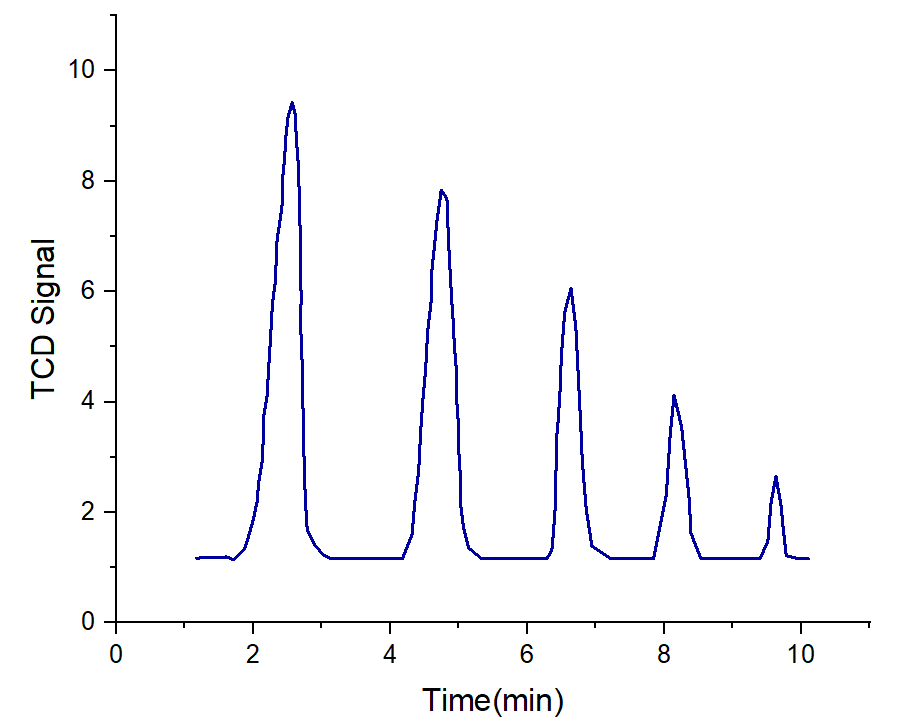

圖4：金屬負載型催化劑H2脈沖滴定結果（AMI-300）

N2O脈沖滴定

研究背景

N2O是一種具有高選擇性的氣體，對于一些不吸附CO和H2的金屬負載型催化劑，選用N2O是測試其金屬分散度的有效方法，其本質是利用了在其表面的金屬與之發(fā)生氧化反應而不是吸附進行金屬分散度的測定，大部分容易氧化的金屬都可以選擇用N2O進行測試。該反應的產物會產生N2，所以分離N2和N2O是這類實驗重要環(huán)節(jié)。

實驗探究

根據我們的測試經驗，為客戶提供了四種分離方法。

1)利用其沸點的不同，客戶可以購買液氬持續(xù)浸泡冷阱，使其液化N2O，保證氮氣可以正常通過冷阱并只被TCD檢測。

2)使用堿性的分子篩填充冷阱，使其去除掉N2O。

3)使用色譜柱，利用這兩種氣體的流過分離柱的速度不同，使得TCD單獨檢測N2O.。

4)連接質譜，利用該兩種氣體不同的質荷比，通過對MS信號的定量積分，反算出其氣體消耗量。

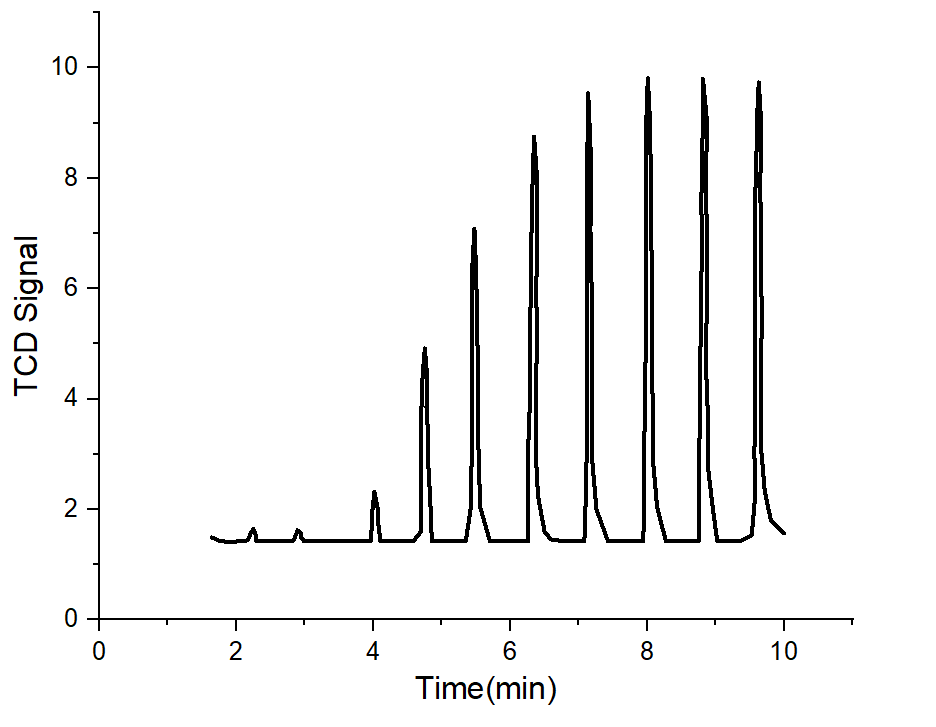

圖5：合作客戶使用自制液氬阱進行的N2O氣體測試Cu分散度實驗結果

（AMI-300+客戶自制液氬阱）研究

儀器推薦

JW-HX100全自動程序升溫化學吸附儀

AMI-300全自動化學吸附儀，為美國AMI儀器公司出品的經典科研款設備，現已在全球安裝300+臺。具有高可靠性的獨立控制軟件，及完善的數據處理軟件，最先由催化劑研究人員開發(fā)并為催化劑研究恩怨服務的化學吸附儀，是業(yè)內第一個提供全自動分析測試的化學吸附儀，該儀器能夠為表征催化劑提供必要動力學參。

AMI-300化學吸附儀

BenchCAT定制微反應器代表了最新的、最完整的臺式催化劑反應裝置。氣相/液相反應研究所需的所有元件包括在一個全自動、緊湊型的裝置內。多樣定制選項使得BenchCAT適用于廣泛的分析和研究范疇。

精微高博（JWGB）成立于2004年，推出中國第一臺靜態(tài)容量法氮吸附儀JW-RB,被譽為“中國氮吸附儀的開拓者”。19年來已發(fā)展為集研發(fā)、制造、銷售、服務于一體的國家級高新技術企業(yè)，專業(yè)從事于靜態(tài)比表面積及孔徑分析儀、動態(tài)比表面積測定儀、蒸汽吸附儀、化學吸附儀、競爭吸附儀、微反裝置、真密度儀等材料表征設備的研究。是中國材料表征儀器的領先制造商，產品銷售全球十幾個國家和地區(qū)，致力于向全球客戶提供高質量、高易用性、高性價比的產品和服務解決方案。

服務熱線

400-600-5039
