新品推薦 |全新QATM焊縫光學分析系統,帶來高效專業焊縫檢測新體驗

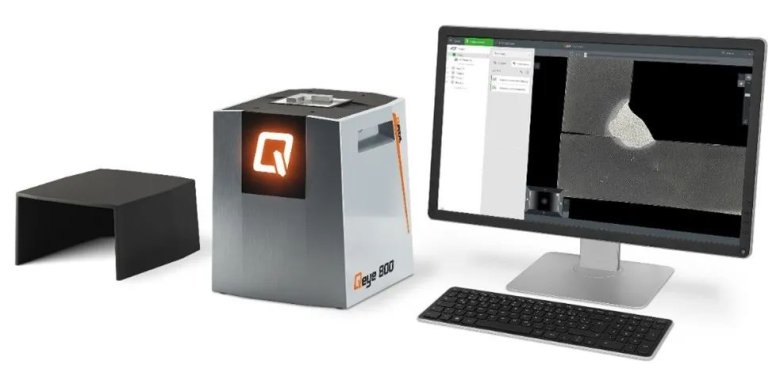

QATM Qeye 800 全新登場
焊縫宏觀金相檢測是評定焊接接頭中缺陷質量等級的一種有效方法,是焊接質量控制的重要組成部分之一。然而,日常批量焊縫的宏觀金相檢測卻往往是極其繁重的工作——為確保每項檢查準確并且符合相關質量標準,操作人員不得不花費大量時間用于手動調節設備,而且所用的非專業焊縫檢測軟件也往往不夠得心應手。
如今,全新QATM Qeye 800光學檢測系統使焊縫的宏觀截面金相檢測變得無比快速、簡單、精確,是依據DIN EN ISO 5817標準(歐標:鋼、鎳、鈦及其合金熔焊接頭缺陷的質量等級)對焊縫進行測量和檢測的不二之選。下面小編就帶大家一起來領略這臺焊縫檢測專家的諸多閃光點。

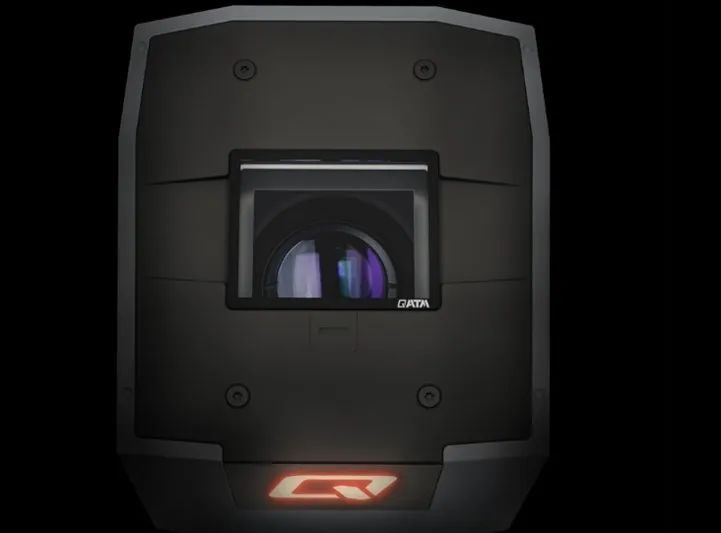

倒置高清光學系統
對于任何一臺光學分析裝置來說,光學系統都是核心。Qeye 800選用倒置型光學系統,使得試樣表面和相機的距離保持恒定,省卻了針對不同高度樣品需要不斷進行粗聚焦調整的步驟。
視場可以在80x60mm-2.3x1.7mm之間變化,因而較大的焊縫樣品也可以在單一視場中得以全景顯示;通過光學和數字變焦,可實現最高35倍的綜合放大倍率,從而也允許用戶看到微小細節。

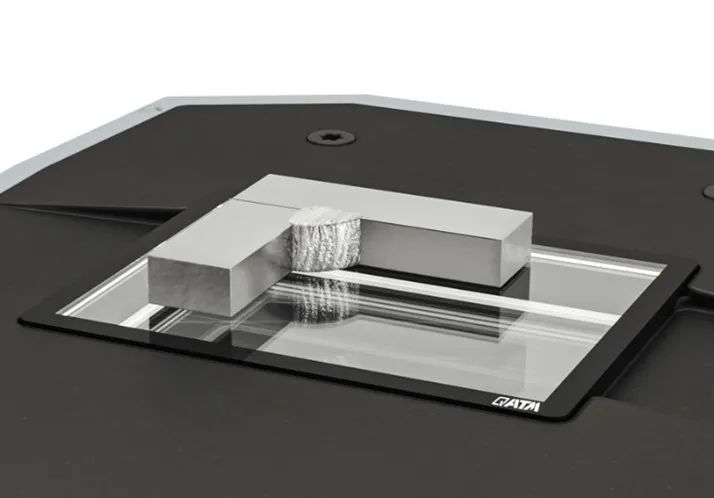

大視場范圍,適合焊縫樣品
歸功于內置自動聚焦鏡頭、亮度控制和850萬像素高分辨率彩色相機系統,只需將試樣放置在載玻片上,即可獲得滿意的成像效果。即使樣品表面不夠平整也無需擔心,手動調節聚焦平面功能可以完美滿足測量不平整零件的需要。
優化的試樣照明
我們都知道,試樣的照明情況對光學測量設備的成像效果及測量結果有著不可忽視的影響。QATM應用工程師對Qeye 800如下兩項照明相關功能的杰出有著深刻的體會。
智能區域照明:Qeye系統擁有創新的LED分析區域照明功能。4處照明光源的每一面(前、后、左、右)均可以順暢、單獨地開啟或關閉。這有助于實現不受光線影響和樣品研磨反射的干擾的最佳照明效果,為更為快速和精確的測量打下完美基礎。

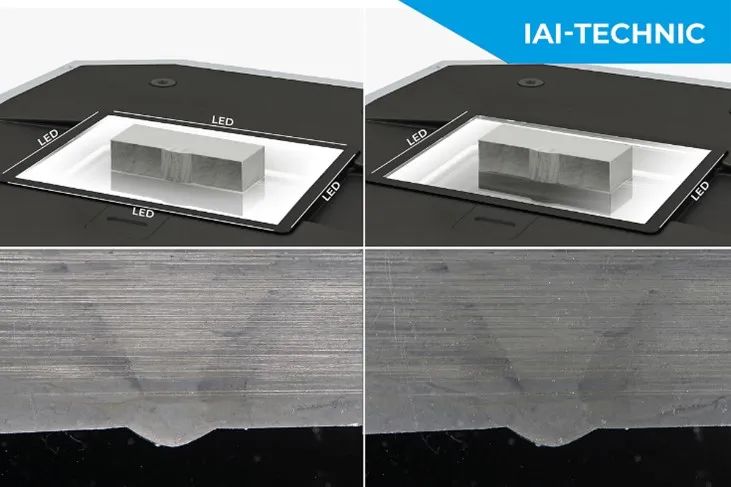

智能區域照明:可自由開/關組合四面照明光源
專業罩蓋:實驗室的外部光線可能會給樣品帶來不利的反射。Qeye 800標配的屏蔽罩可以阻擋外部光線,完全消除反射,相當于通過一個專業的小暗房實現最佳樣品成像效果。

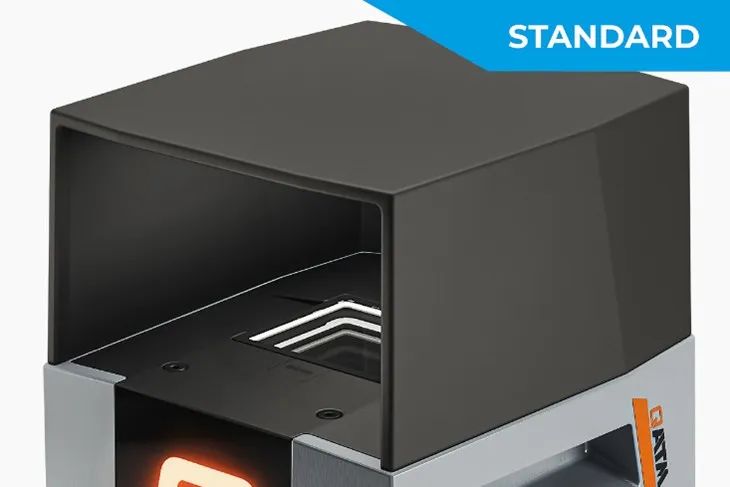

Qeye 800標配的屏蔽罩蓋
超酷觸控面板
樣品一旦對中后,炫酷的Q指示燈會亮起。Q logo中心及四個角落處設計有觸鍵,可依個人習慣,自由選擇將每個觸鍵分別設置為控制LED照明、變焦、視場縮放、亮度調整及開始進程等功能,真正實現用戶自定義的觸屏控制——真可謂我的觸屏我做主!另外,軟質電容觸控面板反應靈敏,即使戴手套也可以操作。

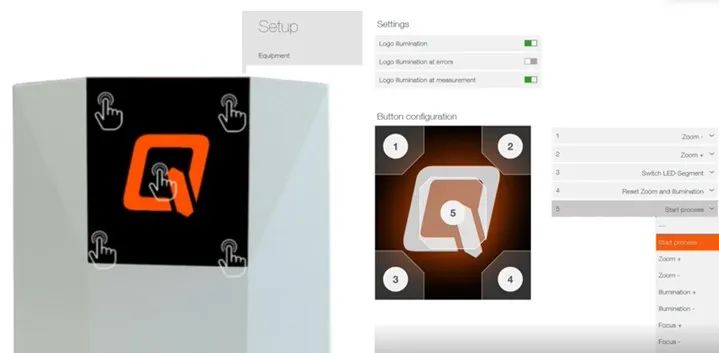

觸控面板及可自由設置功能的觸鍵
全面的測量工具

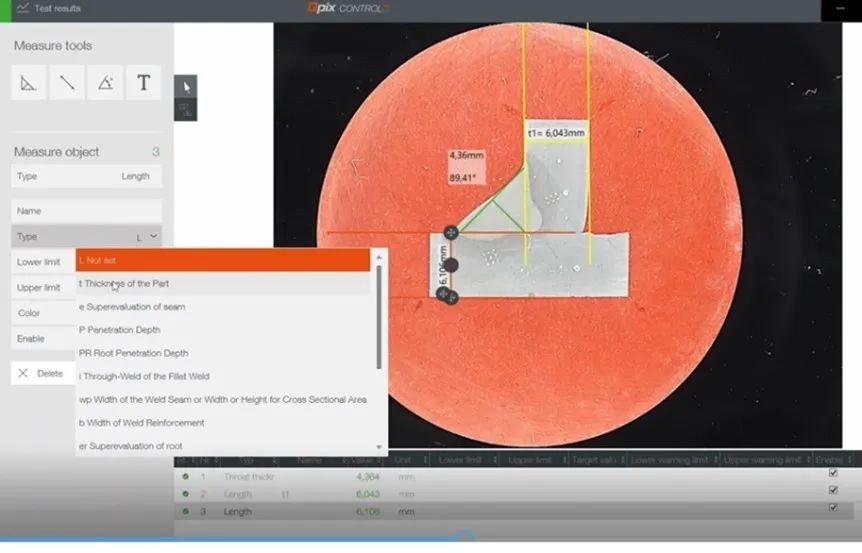

Qeye搭配在客戶群體中備受推崇的QATM Qpix Control 2操作軟件,軟件中包含符合DIN EN ISO5817標準的全范圍焊縫測量工具,如焊縫厚度、長度、熔深等,并可輸入評估限值,以及輸出符合標準的檢驗報告。此外,測量線易于調整并添加備注,帶有預定義測量元素及QATM標準目錄的測量線模式可以被保存為模板,便于在任何時候調用,提升大批量樣品的測量效率。
-- 不止如此---
Qeye 800只能測量焊縫樣品么?

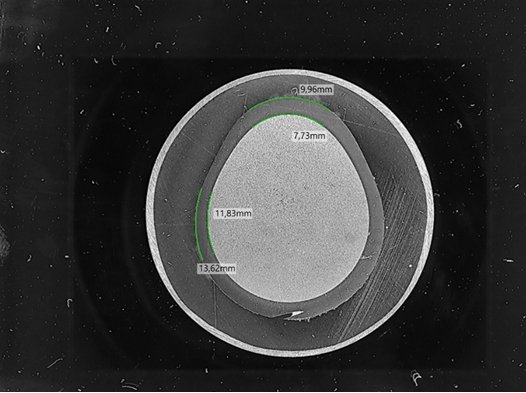

Qeye 800不僅僅是專業焊縫測量專家,對其非焊縫類型的樣品,也能快速、輕松地進行包括長度、角度、弧度或選區周長等幾何尺寸測量,妥妥的全面手。
Qeye 800是單獨作戰的孤勇者么?

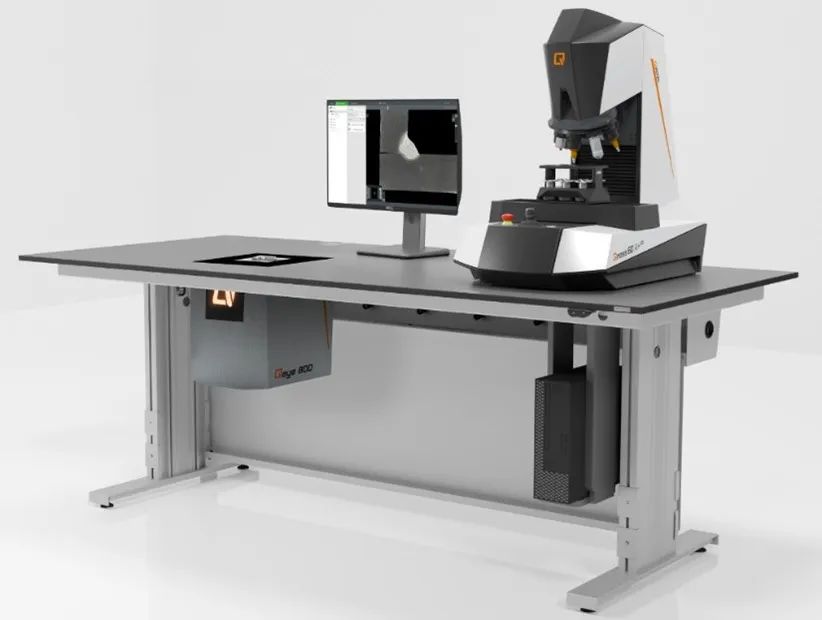

Nonono。首先,Qeye可以集成到實驗室的實驗桌中,滿足實驗室的個性化要求。更為重要的是,它和Qness硬度計系列可以共享一臺電腦和同一個軟件,實現硬度計和光學分析裝置間的無縫切換。想象一下,您在使用Qeye 800進行完焊縫宏觀金相測量后,只需在Qpix Control2軟件界面點擊一下,即可順暢切換到Qness 60A EVO硬度測試模式進行焊縫顯微硬度測量,真算得上最佳拍檔。
另外,除了專業的數據輸出功能, Qeye 800還支持連接條形碼/二維碼閱讀器及與客戶生產質量系統如QDAS等的數據連接,實現測量信息輸入及測量結果上傳等工業4.0功能。想更多地了解Qeye 800光學檢測系統么?歡迎聯系我們。
