国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

隨著孔隙的增加或者粒徑的減小，粉末的比表面積（單位質(zhì)量的表面積）會增加。通過BET理論可以從吸附等溫曲線中獲得比表面積(Brunauer-Emmett-Teller 理論: 多分子層吸附理論) ，該理論遵循以下3個假設(shè)：

對于II 和 IV型等溫線，在BET公式（公式1）中， p/p₀在0.05-0.3 之間(形成單分子層的相對壓力范圍)的曲線為一條直線。 由BET曲線中的斜率和截距分別可以得到C常數(shù)和單層吸附量(Vm)。單層吸附量 (cm³ (STP) g^-1)表示轉(zhuǎn)化成標(biāo)準(zhǔn)狀態(tài)下的覆蓋所有固體表面的氣體分子體積。 BET比表面積是通過單層吸附層上的吸附質(zhì)分子的截面積乘以吸附量轉(zhuǎn)化的覆蓋分子數(shù)，計(jì)算得到的(公式 2)。 吸附截面取決于吸附劑和吸附質(zhì)之間的相互作用和吸附溫度。σ=0.162 nm²一般用于N₂分子截面積。

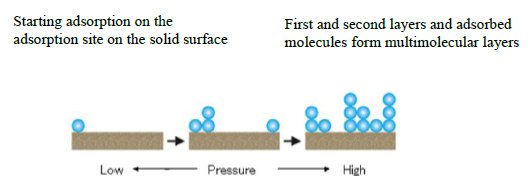

Starting adsorption on the adsorption site on the solid surface

在固體表面的吸附位點(diǎn)開始吸附

First and second layers and adsorbed molecules form multimolecular layers

第一層，第二層和被吸附的分子形成多分子層

BET理論:3個假設(shè)

①    表面能均一

②    吸附分子之間無相互作用

③    第二層和所有高層的吸附能等于吸附劑的冷凝能

V：平衡壓力下的吸附量

Vm :單層吸附量
