国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

用Fe和Ni通過(guò)機(jī)械化學(xué)方式合成了Fe₈₀Ni₂₀合金，通過(guò)考察了不同研磨時(shí)間（1-2160min）對(duì)合金的磁特性，結(jié)構(gòu)變化等因素的影響。通過(guò)960min的研磨，得到了均勻的體心立方合金，粒徑在11nm以下，微應(yīng)力在1.2%以上。并從三個(gè)階段詳細(xì)研究了磁變化：1、原料粒徑減少階段，2、合金化過(guò)程，3、合金顆粒粒徑減小階段。

材料和實(shí)驗(yàn)

德國(guó)Fritsch Pulverisette7 行星式研磨機(jī)

80mL氧化鋯碗，帶充氣閥和溫壓的蓋子（Fritsch EASY GTM系統(tǒng)）

3mm的研磨球100g

原料為：99.5%的Fe粉，粒徑為5μm；99.7%的鎳粉，粒徑為50μm。

7.92克Fe，2.08克Ni進(jìn)行每組實(shí)驗(yàn)，實(shí)驗(yàn)在充滿Ar氣的手套箱中進(jìn)行，氧氣的濃度不超過(guò)2%。研磨轉(zhuǎn)速400rpm，氣壓不超過(guò)5bar，溫度不超過(guò)40℃。分別進(jìn)行了1, 2, 4, 6, 10, 16, 30,60, 120, 240, 480, 960, 1440 和2160min的研磨。

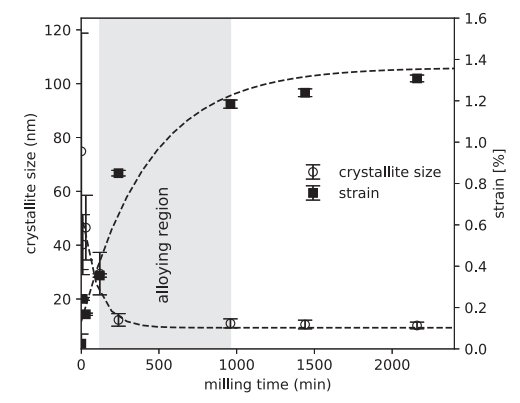

通過(guò)1min的研磨，晶體粒徑就開(kāi)始減少，一直研磨到120min，F(xiàn)e和Ni都可以通過(guò)XRD衍射峰，說(shuō)明此過(guò)程主要是原料粒徑的減少。16小時(shí)候，Ni的峰消失，說(shuō)明Ni已經(jīng)摻入了Fe的晶格中，相應(yīng)的晶胞常數(shù)從2.8665埃增加到2,8708埃，但當(dāng)Ni占比超過(guò)13%后，到20%晶胞常數(shù)為2.8695埃。隨著研磨時(shí)間增加，Ni完全摻入Fe形成鐵鎳合金，粒徑減少到10nm，微應(yīng)力增加到1.4%。這三個(gè)階段的時(shí)間點(diǎn)分別是：0-2h，2-16h，大于16h。

隨著研磨的進(jìn)行，原始的球狀粉末變成片狀，3h左右完全成片狀，但沒(méi)有合金化發(fā)生，粒徑在50μm左右，繼續(xù)研磨到8h以上，開(kāi)始合金化，并且粒徑減少到30微米以下。

磁參數(shù)

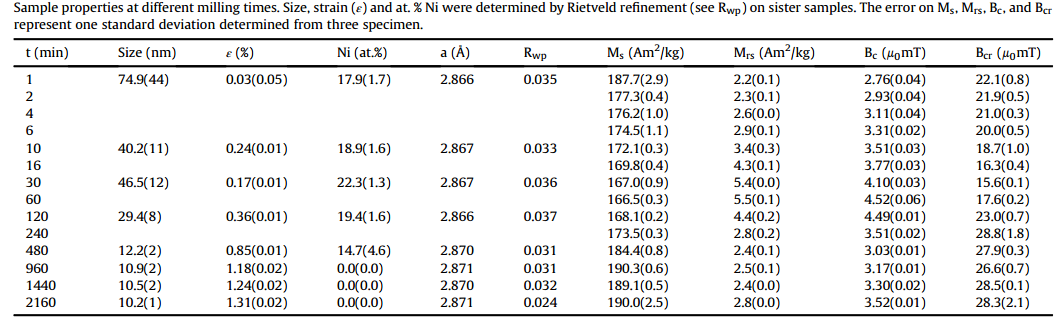

在研磨2h，居里溫度沒(méi)有明顯的變化，到2160min的時(shí)候，則有單一的居里溫度：688℃。同時(shí)，沒(méi)有檢測(cè)到其他的磁性物質(zhì)。磁滯回線幾乎隨時(shí)間變化不大。飽和磁強(qiáng)度在合金化到來(lái)時(shí)會(huì)輕微減少約7%，因?yàn)榫Я５臏p小，增加了比表面積導(dǎo)致不能補(bǔ)償?shù)淖孕途Ы缟细叩臒o(wú)序狀態(tài)。在研磨到16h后，增加到了190Am2/kg，在增加時(shí)間影響不大。但是，根據(jù)您我們之前的研究發(fā)現(xiàn)，轉(zhuǎn)速，球料比和研磨球的大小都會(huì)影響最終的飽和磁感強(qiáng)度。前60min頑磁和矯頑力不斷增大，在60-120min減小，大于480min不變。剩磁的矯頑力成相反的變化趨勢(shì)。

原料的顆粒粒徑減少和冷焊過(guò)程會(huì)導(dǎo)致剩磁增加，矯頑力降低，增加靜磁的交互作用。

可通過(guò)剩磁比率的減小和矯頑力比率的增加來(lái)確定合金化階段。

合金化后的繼續(xù)研磨可以在保持磁參數(shù)不變的情況下，增加微應(yīng)力，減少粒徑。
