国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

對上圖所示的硅橡膠進行粉碎，將樣品粉碎細度降低至<1mm，并嘗試將樣品的最終細度降低至<0.1mm。這種樣品彈性非常大，因此首選切割研磨，并且用干冰對樣品進行冷卻。

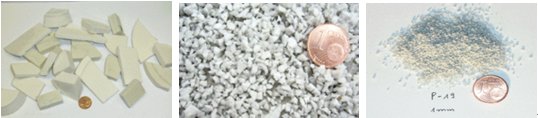

針對分析使用的少量樣品，可以采用手工進行預破碎，如下圖左，（如果樣品量非常大，我們推薦選用切割研磨機PULVERISETTE25，每小時的處理量可以達到85L）。預粉碎成小塊后，選用通用型切割機PULVERISETTE19進行進一步破碎。根據(jù)對彈性材料粉碎的經(jīng)驗，我們將樣品與干冰混合，選用4mm的篩網(wǎng)，我們發(fā)現(xiàn)硅橡膠即使經(jīng)過冷卻任然有很高的彈性，但可以輕松的對樣品進行第二步破碎處理，研磨后的樣品見下圖中。鑒于冷凍后對粉碎幫助不大，我們也嘗試了不冷卻，直接采用通用型PULVERISETTE19進行破碎，也能順利過4mm的篩網(wǎng)。

進一步對樣品進行破碎。已經(jīng)被破碎至4mm的樣品與干冰混合，使用PULVERISETTE19，選用1mm篩網(wǎng)進行粉碎。粉碎效果依然非常好，滿足樣品的最初要求，最終細度100%<1mm，研磨后的樣品見上圖。為了使最終細度達到更細，再次將干冰混入樣品中采用0.5mm篩網(wǎng)進行切割研磨，樣品不能順利通過篩網(wǎng)，所以，采用切割研磨機，樣品的最終細度限制在1mm的篩網(wǎng)。

為了進一步進行更小細度的粉碎，我們嘗試將已被粉碎至4mm的樣品，使用可變速旋轉(zhuǎn)粉碎機PULVERISETTE14，選用0.5mm的篩網(wǎng)進行進粉碎，最終樣品可以通過0.5mm篩網(wǎng)，研磨后的樣品如下圖。

選用已被切割研磨機破碎至<1mm的樣品，選用可變速旋轉(zhuǎn)粉碎機PULVERISETTE 14進行進一步破碎，不需要冷卻，最終樣品可以通過0.2mm篩網(wǎng)。根據(jù)經(jīng)驗值，選用可變速旋轉(zhuǎn)粉碎機PULVERISETTE14對樣品進行破碎，最終樣品有50%小于篩網(wǎng)孔徑的一半。

以上實驗說明了，硅橡膠是一種特殊的材質(zhì)，將溫度降至-90℃任然具有彈性，所以，冷卻對于提升粉碎效果意義不大。

要得到粒徑小于1mm的分析用樣品，需以下步驟：

首先，手工破碎樣品至約2cm，

第一步精細粉碎選用通用型切割研磨機P19，配備4mm篩網(wǎng)，

第二步最終將樣品粉碎至理想的細度，選用可變速旋轉(zhuǎn)粉碎機P14，配備0.5mm篩網(wǎng)。

對于大量樣品的破碎，需以下兩個步驟：

首先，選用動力型切割研磨機P25，配備4mm篩網(wǎng)；

然后選用可變速旋轉(zhuǎn)粉碎機P14，配備0.5mm篩網(wǎng)。

配置自動進樣器L24和旋風分離機，進行連續(xù)的自動進樣和出樣。
