国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

一種核殼結(jié)構(gòu)的LiTi₂（PO₄）₃/C負(fù)極材料的制備混合方案

鑒于采用水溶液電解質(zhì)，水系鋰離子電池具有高安全性、低成本和環(huán)境友好等優(yōu)點(diǎn)，已表明是非常有應(yīng)用場景的新一代儲能電池。然而，開發(fā)具有適宜電極電位和高穩(wěn)定性水系鋰離子電池負(fù)極材料成為該類電池廣泛推廣應(yīng)用的難點(diǎn)。

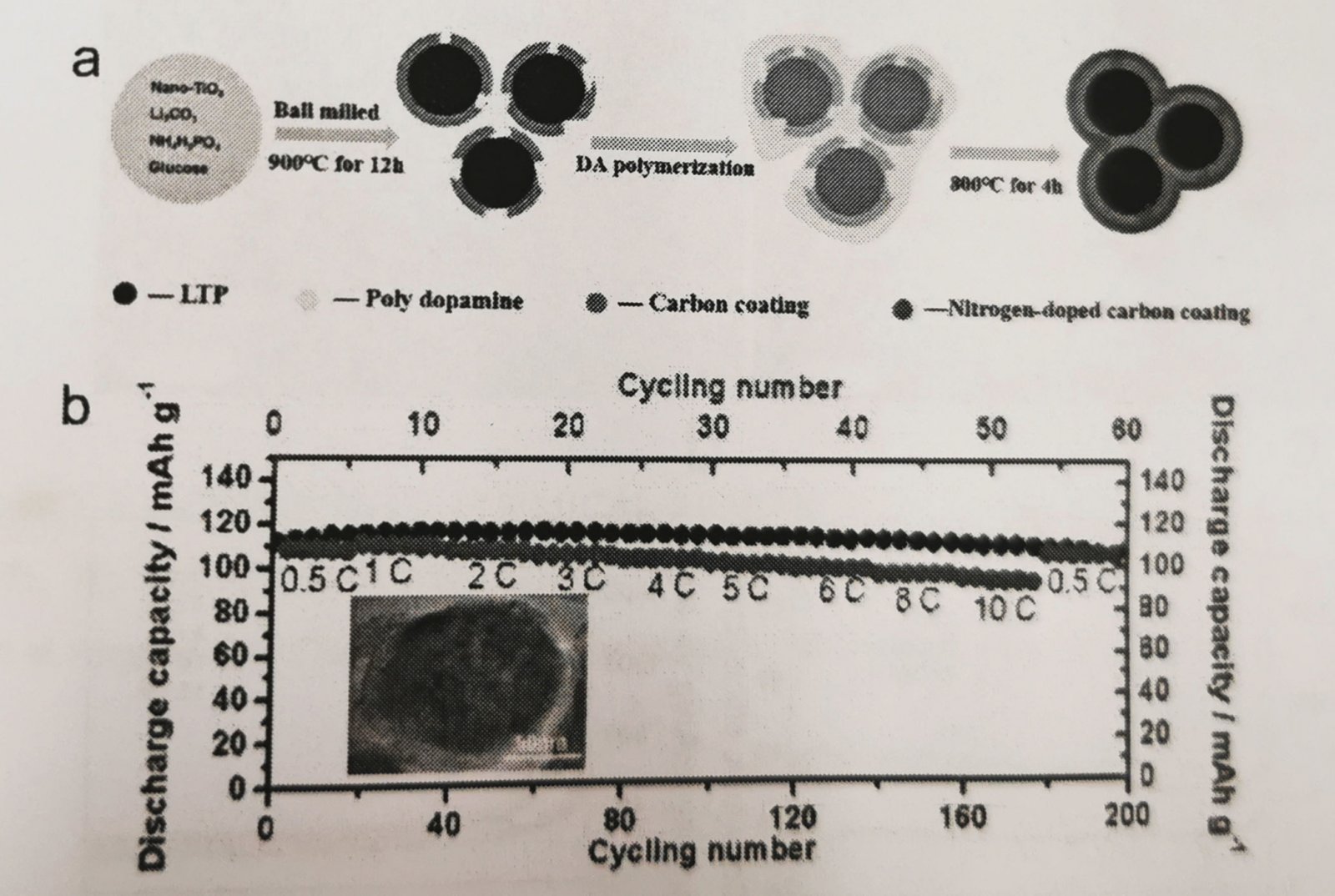

基于以上考慮，本研究采用了一種簡易的兩步法工藝（固相反應(yīng)和聚多巴胺包覆）成功制備了一種高倍率性能、高穩(wěn)定性的具有核殼結(jié)構(gòu)的LiTi₂(PO₄)₃/C負(fù)極材料。如（圖1）所示，首選將納米-TiO₂、Li₂CO₃、NH₄H₂PO₄前驅(qū)體粉體和~5%的葡萄糖（全方位行星球磨機(jī)+高純瑪瑙球磨罐+瑪瑙球）球磨混合（公轉(zhuǎn)轉(zhuǎn)速220轉(zhuǎn)/分，混合1.5h）均勻后經(jīng)惰性氣氛下900℃煅燒12h（見圖一）,

形成~200nm結(jié)晶性良好的LiTi₂(PO₄)₃晶體顆粒；然后，將制備好的LiTi₂(PO₄)₃顆粒均勻分散在具有弱堿性的多巴胺（DA）溶液中，均勻攪拌24h，使多巴胺生成聚多巴胺，利用聚多巴胺(PDA)的粘附效應(yīng)，不僅使一些LiTi₂(PO₄)₃顆粒團(tuán)聚在一起，而卻在團(tuán)聚表面均勻包覆一層粘附層；最后，將聚多巴胺包覆后的LiTi₂(PO₄)₃在惰性氣氛下800℃煅燒4h，得到表面包覆了一層均勻的碳層的LiTi₂(PO₄)₃/C負(fù)極材料，如圖1b所示。該碳層不僅提高了其結(jié)構(gòu)的穩(wěn)定性。所以，LiTi₂(PO₄)₃/C負(fù)極在1C下的放電比容量約為120mAh g^-1,循環(huán)200次之后的容量保持率高達(dá)86%；并且隨充放電電流從0.5C增至10C，LiTi₂(PO₄)₃/C負(fù)極的放電比容量僅衰減了17mAh g^-1。以上數(shù)據(jù)充分表明，本研究所制備的LiTi₂(PO₄)₃/C負(fù)極具有高倍率性能和高循環(huán)穩(wěn)定性，有望作為負(fù)極材料推廣應(yīng)用于新一代的水系鋰離子電池。

長沙米淇儀器設(shè)備有限公司成立于2007年，總部設(shè)在美麗的星城湖南長沙，2018年正式受邀落廠在長沙市國家第十三個國家湘江新區(qū)，本公司是集研發(fā)，設(shè)計(jì)、生產(chǎn)、銷售為一體的實(shí)驗(yàn)室科研用設(shè)備為主的廠家。多年的技術(shù)沉淀和傳承及持續(xù)的創(chuàng)新，為業(yè)界所熟知，更多關(guān)于實(shí)驗(yàn)電爐相關(guān)問題歡迎撥打我們的服務(wù)熱線400-0033-384，我們期待您的來電。
