認 證：工商信息已核實
訪問量：766269
上海儒特機電設(shè)備有限公司 2023-07-18 點擊875次
為了研究不同研磨設(shè)備及研磨工藝參數(shù)對粉體團聚體的解聚效果，以d50 = 1． 355 μm 的氧化鋯粉體為研究對象，研究了研磨設(shè)備和工藝參數(shù)對氧化鋯料漿粒度的影響。首先，分別采用立式球磨機、立式珠磨機和臥式砂磨機為研磨設(shè)備，以2mm的氧化鋯球作為研磨介質(zhì)，以m介質(zhì)∶ m物料= 5∶ 1 的介質(zhì)物料比研磨15 h 后，檢測研磨后氧化鋯料漿的粒度。結(jié)果表明，臥式砂磨機的研磨效果***，研磨后氧化鋯料漿的d50 = 0． 303 μm。然后，采用臥式砂磨機為研磨設(shè)備，以2mm的氧化鋯球作為研磨介質(zhì)，選擇介質(zhì)物料比( m介質(zhì)∶ m物料) 、料漿固含量( w) 、線速度和研磨時間作為試驗因素，進行四因素三水平( m介質(zhì)∶ m物料分別為4∶ 1、5∶ 1 和6∶ 1，料漿固含量( w) 分別為35%、45%和55%，線速度分別為5、10 和15 m·s － 1，研磨時間分別為20、25 和30 h) 正交試驗，檢測研磨后氧化鋯料漿的粒度。結(jié)果表明: 采用臥式砂磨機為研磨設(shè)備，當介質(zhì)物料比( m介質(zhì)∶ m物料) 為4∶ 1，料漿固含量( w) 為45%，線速度為10 m·s － 1，研磨時間為25 h 時，研磨效果***，研磨后氧化鋯料漿的d50約為0． 3 μm。
納米粉體在高性能陶瓷材料中應(yīng)用廣泛。然而，納米粉體的團聚現(xiàn)象嚴重，影響了其應(yīng)用效果。為了解決粉體團聚問題，通常采用兩種方法: 一種方法是控制團聚體的形成，例如采用水熱法、溶膠－凝膠法等新的合成工藝，或者在沉淀體系中加入分散劑、有機溶劑脫水來改善團聚情況; 但該方法工藝復(fù)雜，生產(chǎn)成本及周期都會明顯增加。另一種方法是在團聚體形成后進行機械研磨解聚。
工業(yè)上通常采用機械方式解聚，常用的研磨設(shè)備主要有臥式砂磨機、立式珠磨機和球磨機等。臥式砂磨機對物料適應(yīng)性***廣，是***為先進、效率***的研磨設(shè)備，配合高性能的冷卻系統(tǒng)和自動控制系統(tǒng)可實現(xiàn)物料連續(xù)加工、連續(xù)出料，極大地提高了生產(chǎn)效率。立式珠磨機生產(chǎn)效率高，筒體和磨盤具有良好的耐磨性和防腐性，操作簡單，易于維護保養(yǎng)，適應(yīng)連續(xù)生產(chǎn)。立式球磨機結(jié)構(gòu)簡單、堅固，操作可靠，維護管理簡單，運轉(zhuǎn)率高，可通過適量加減或合理搭配研磨介質(zhì)來調(diào)整粉體細度。
為了研究不同研磨設(shè)備及研磨工藝參數(shù)對粉體團聚體的解聚效果，以d50 = 1． 355 μm 的氧化鋯粉為研究對象，首先分別采用立式球磨機、立式珠磨機和臥式砂磨機在相同研磨條件下進行研磨試驗，以確定***研磨設(shè)備; 然后采用***研磨設(shè)備，選擇介質(zhì)物料比、料漿固含量、線速度和研磨時間作為試驗因素，進行四因素三水平正交試驗，以確定***研磨工藝參數(shù)。
試驗

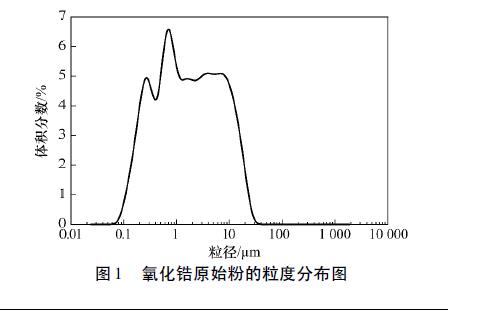

采用共沉淀法［13］制備出氫氧化鋯，經(jīng)由輥道窯烘干、煅燒獲得氧化鋯原始粉。經(jīng)粒度分析( 見圖1) ，氧化鋯原始粉的d50 = 1． 355 μm，d90 = 9． 440 μm。

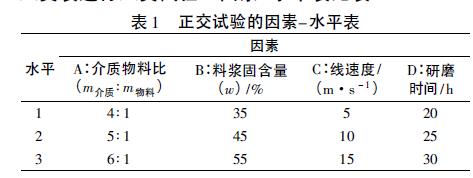

取氧化鋯原始粉，分別采用臥式砂磨機、立式珠磨機和立式球磨機，以2mm的氧化鋯球作為研磨介質(zhì)( m介質(zhì)∶ m物料= 5∶ 1) ，以純水作為分散介質(zhì)( 料漿固含量( w) 為45%) ，研磨15 h 后，采用Bettersize2000 智能激光粒度儀檢測研磨后料漿的粒度分布，以確定***研磨設(shè)備。選擇***研磨設(shè)備，以2 mm 的氧化鋯球作為研磨介質(zhì)，選擇介質(zhì)物料比、料漿固含量、線速度和研磨時間作為試驗因素，并各取3 個水平，選擇L9( 34 )正交表進行正交試驗。因素－水平表見表1。
采用Bettersize2000 智能激光粒度儀檢測研磨后料漿的粒度。利用日本電子株式會社的JSM－7500F型掃描電鏡和JEM 1400 型透射電鏡觀察研磨后粉體的顯微結(jié)構(gòu)。
結(jié)果與討論

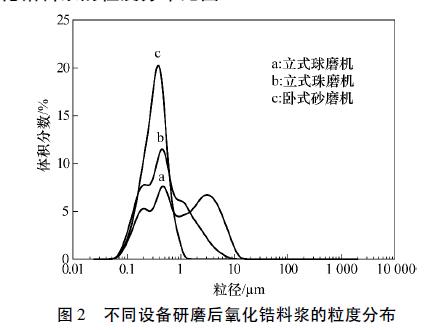

2． 1 不同研磨設(shè)備對研磨效果的影響采用不同設(shè)備在相同研磨條件下研磨得到的氧化鋯料漿的粒度分布見圖2。
由圖2 可以看出: 采用立式球磨機研磨得到的氧化鋯料漿的粒度分布較寬，d50為0． 835 μm，表明仍有一部分硬團聚未打開，研磨效果不夠理想。采用立式珠磨機研磨得到的氧化鋯料漿的粒度分布有所變窄，d50降到了0． 405 μm，表明氧化鋯粉體的硬團聚程度
有所減弱。采用臥式砂磨機研磨得到的氧化鋯料漿的粒度分布范圍***窄，接近正態(tài)分布，d50低至0． 303 μm，研磨效果***。

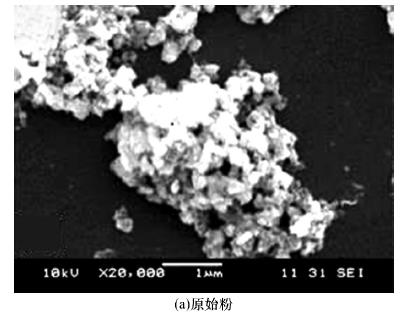

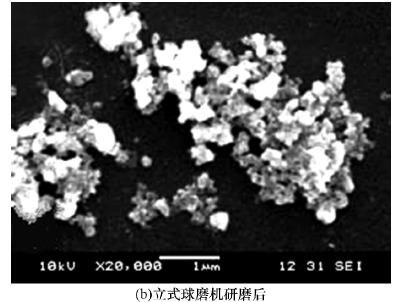

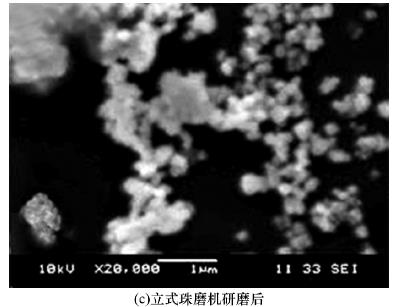

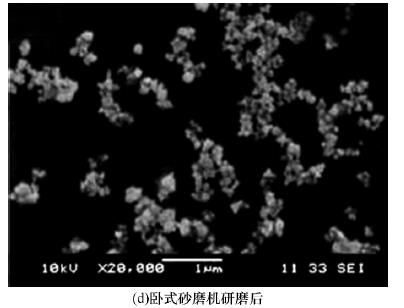

原始氧化鋯粉以及經(jīng)不同研磨設(shè)備研磨后氧化鋯粉體的SEM 照片見3。
由可知: 氧化鋯原始粉料團聚比較嚴重，粒徑較大; 采用立式球磨機研磨后團聚程度有所減輕，但粒度變化不明顯，研磨效果不佳; 用立式珠磨機研磨后氧化鋯粉的部分團聚被打開，且粒度顯著減小;采用臥式砂磨機研磨后氧化鋯粉的大部分團聚被打開，粒度***小，研磨效果***。
2． 2 臥式砂磨機研磨工藝參數(shù)對研磨效果的影響采用臥式砂磨機研磨氧化鋯粉體的正交試驗結(jié)果見表2。由表2 可知，研磨時間對研磨效果影響***，線速度影響次之，其他兩個因素影響較小。由粉體粒度和極差分析得出的***組合均為A1B2C2D2，即介質(zhì)物料比( m介質(zhì)∶ m物料) 為4∶ 1，料漿固含量( w) 為45%，線速度為10 m·s － 1，研磨時間為25 h。

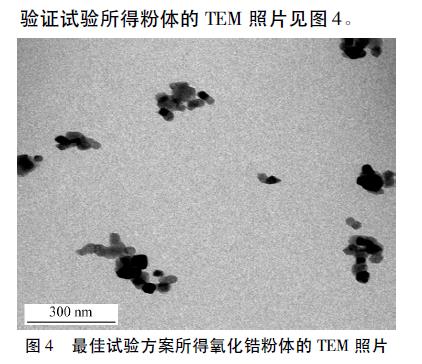

對***組合A1B2C2D2進行了3 次驗證試驗，結(jié)果分別為0． 309、0． 312 和0． 310 μm，平均值為0． 310μm，重復(fù)性好，且與2 號正交試驗結(jié)果0． 305 μm 接近，驗證了所選***工藝參數(shù)的合理性。驗證試驗所得粉體的TEM 照片見圖4。
由圖4 可以看出，粉體顆粒細小，d50約為0． 3μm，與激光粒度儀測得的結(jié)果( d50 = 0． 309 μm) 比較接近。由此可見，采用臥式砂磨機作為研磨設(shè)備，當介質(zhì)物料比( m介質(zhì)∶ m物料) 為4 ∶ 1，料漿固含量( w) 為45%，線速度為10 m·s － 1，研磨時間為25 h 時，研磨解聚效果***。
3 結(jié)論
( 1) 臥式砂磨機的研磨效果***，研磨后氧化鋯料漿的d50為0． 303 μm。
( 2) 采用臥式砂磨機為研磨設(shè)備時，在介質(zhì)物料比( m介質(zhì)∶ m物料) 為4∶ 1，料漿固含量( w) 為45%，線速度為10 m·s － 1，研磨時間為25 h 的條件下，研磨效果***，研磨后氧化鋯料漿的d50為0． 3 μm 左右。
