認 證：工商信息已核實
訪問量：766144
上海儒特機電設備有限公司 2023-09-18 點擊665次
1漿料穩(wěn)定性理論
大部分的漿料都是屬于懸浮液體系。不穩(wěn)定的懸浮液在靜止狀態(tài)下發(fā)生絮凝，并由于重力作用而很快分層，分散的目的就是要在產(chǎn)品的有效期內(nèi)抗絮凝、防止分層，維持懸浮顆粒的均勻分布，提高產(chǎn)品的穩(wěn)定性。
2懸浮液的絮凝理論
絮凝作用即是在靜態(tài)（由于布朗運動）或動態(tài)（在剪切力作用下條件下，通過顆粒碰撞引起顆粒數(shù)目減少的過程。膠體系統(tǒng)中，如不考慮穩(wěn)定劑，顆粒間的相互作用主要有范德華（VanderWaals）引力；伴隨著帶電顆粒的庫侖（Coulombic）力（斥力或引力）。這些力的起因截然不同，Derjaguin和Landau在蘇聯(lián)，Verwey和Overbeek在荷蘭分別獨立的提出DLVO理論，構(gòu)成了親液分散體系中絮凝作用經(jīng)典理論的基礎，闡述了膠體懸浮體系的穩(wěn)定性主要與膠體顆粒間上述兩個獨立的相互作用的相對距離有關。
1.2.1.2，懸浮液的分層理論
分層是分散相在外力（重力或離心力）作用下，在連續(xù)相中上浮或下沉的結(jié)果。在忽略布朗運動效應的靜態(tài)條件下，可用Stokes定律來描述，即分散相球形顆粒由于重力的沉降速度u0由下式確定：
公式式中ρs-ρ為分散相與連續(xù)相的密度差，g為重力加速度，d為分散相顆粒直徑，μ為連續(xù)相的粘度。如果分散相顆粒的密度比連續(xù)相密度大，顆粒下沉，速度uo為正值，反之，顆粒上浮，速度為負值。沉降速度大，漿料就容易分層。如果要保持體系穩(wěn)定，就必須降低沉降速度，對于特定的漿料可以通過減小分散相固體顆粒直徑d。因為只有當粒徑減至連續(xù)相液體分子大小時，顆粒才能穩(wěn)定、均勻地分散在液體中不發(fā)生分離。
通過以上的分析我們可以看出，要提高懸浮液的穩(wěn)定性，分散相顆粒的粒徑應盡量細小。但應該指出，根據(jù)前人所做的大量研究發(fā)現(xiàn)，隨著顆粒粒度的減小，雖然顆粒由重力引起的分離作用變?yōu)榇我囊蛩?，但是由于顆粒之間的間距減小，顆粒之間的結(jié)合力（范德華力等）起到了重要決定性作用。另外，當顆粒直徑小于某一細小尺寸時，此時，顆粒的布朗運動效應就不能忽略了，所以由于細小顆粒的布朗運動，而使得顆粒之間產(chǎn)生激烈地碰撞。若不加穩(wěn)定劑，這些情況都會導致顆粒團聚，對體系的穩(wěn)定是不利的。所以漿料的分散中，顆粒粒徑并非越細越好，要視漿料的特性而定。分散就是要根據(jù)物料的特性與特點，減小分散相顆粒的粒度，使其分布于一個較窄的尺寸范圍，并達到吸力與斥力的相互平衡，從而保證漿料體系的穩(wěn)定。
1.2.2，團聚與分散的關系
漿料的團聚是指原生的微細顆粒在制備、分散及存放過程中，相互連接、由多個顆粒形成較大的顆粒團簇的現(xiàn)象。
顆粒在液相介質(zhì)中表現(xiàn)為分散和團聚兩種基本的行為。顆粒在液體介質(zhì)中的團聚是吸附與排斥共同作用的結(jié)果，其根源是顆粒間的相互作用力。在懸濁液體系中，粉體顆粒的團聚是吸附和排斥共同作用的結(jié)果。如果吸附作用大于排斥作用，粉體顆粒團聚；如果吸附作用小于排斥作用，粉體顆粒則分散。在液體介質(zhì)中，粉體顆粒受力情況較復雜，不僅有像范德華力、靜電力、表面張力、毛細管力等產(chǎn)生團聚的吸引力，而且在粒子的表面，還會產(chǎn)生雙電層靜電作用、溶劑化膜作用、聚合物吸附層的空間保護作用等使納米顆粒趨向于分散的斥力作用。
顆粒在介質(zhì)中的穩(wěn)定分散一般包括以下過程：潤濕、機械分散及分散穩(wěn)定。潤濕通常指顆粒與顆粒之間的界面被顆粒與溶劑、分散劑等界面所取代的過程。機械分散是利用剪切力將大量顆粒細化、使團聚體解聚、被潤濕、包裹吸附的過程。分散穩(wěn)定是指將原生粒子或較小的團聚體在靜電斥力、空間位阻斥力作用下來屏蔽范德華引力,使顆粒不再聚集的過程。團聚體分散解聚的直接原因是受到剪切力和壓力的作用，剪切力在分散過程中起到了決定性的作用。
1.2.3，團聚體變形與破裂
在研究流動性質(zhì)隨時間和應力的變化時，一般要考察顆粒的結(jié)合與破裂。研究發(fā)現(xiàn)，無論是顆粒的結(jié)合所必須得碰撞，還是多顆粒團的破壞，都與顆粒大小有緊密的函數(shù)關系，也就是說，顆粒大小是影響流變和穩(wěn)定性的一個關鍵因素。
在層流狀態(tài)下，流體中的物料團聚體受層流剪切力作用。不考慮團聚體的重力作用，物料團聚體受剪切力t的作用與表面張力的作用。剪切作用的切向分力的作用效果是使團聚體發(fā)生旋轉(zhuǎn)的主要原因，而法向分力和表面張力則在團聚體的內(nèi)部分別產(chǎn)生壓差，這兩種壓差綜合作用的結(jié)果就是使團聚體的內(nèi)部產(chǎn)生變形，在其原有裂紋的區(qū)域上就會產(chǎn)生應力集中，并最終導致團聚體的破碎與分散，分解成更小尺寸級別的顆粒。

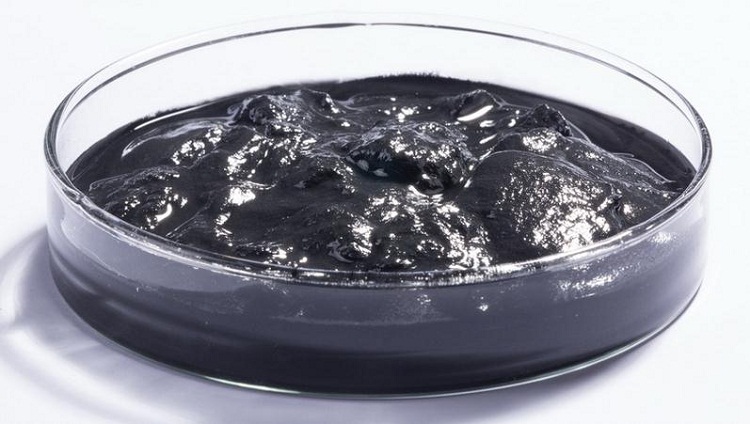

電池漿料
在湍流狀態(tài)下，流場的變化非常迅速，且存在著固體分散相與液體連續(xù)相之間的相互作用，例如由于固體相對液體相湍流具有的阻尼作用，使其脈動強度降低，流場中流動情況相當復雜。所以為了簡化起見，在假定湍流是均勻的，并且是各向同性的基礎上，認為液滴的破裂由湍流的脈動效應所引起的。在這種情況下，液滴受到的粘性剪切應力可忽略，若兩相粘度和密度相差比較小，則在液滴表面將會產(chǎn)生振動，振動將會使其形狀相對于平衡的球形而發(fā)生變化，當變化的程度足夠大時，液滴就會不穩(wěn)定，破裂成兩個或更多的小液滴，條件是液滴振動的動能足以提供破裂后所增加的表面能。
1.3，漿料傳統(tǒng)混合分散工藝
目前傳統(tǒng)的鋰離子電池漿料的制備都是在雙行星分散設備中完成的。盡管目前在小型電池生產(chǎn)技術(shù)上已日趨成熟，但目前鋰離子電池的生產(chǎn)過程中，電池的一致性控制仍然是鋰離子電池制作的技術(shù)難點，尤其是對于大容量、大功率的動力型鋰離子電池。另外，隨著鋰離子電池材料的不斷進步，原材料顆粒粒徑越來越小，這不僅提高了鋰離子電池性能，也非常容易形成二級團聚體，從而增加了混合分散工藝的難度。
