儒亞科技(北京)有限公司
已認證
儒亞科技(北京)有限公司
已認證
石英石是一種非金屬礦物質(zhì),是一種堅硬、耐磨、化學(xué)性能穩(wěn)定的硅酸鹽礦物,主要礦物成分是SiO2。石英砂是石英石經(jīng)破碎加工而成的石英顆粒,其具有耐高溫、熱膨脹系數(shù)小、高度絕緣、耐腐蝕、壓電效應(yīng)、諧振效應(yīng)以及其獨特的光學(xué)特性,在許多高科技產(chǎn)品中發(fā)揮著越來越重要的作用。
玻璃行業(yè)是石英除建筑用砂外最大的應(yīng)用領(lǐng)域,每年應(yīng)用在玻璃方面的石英原料大約有6000萬噸左右。透明性、機械強度、化學(xué)穩(wěn)定性等都是石英賦予玻璃最重要的性能。石英玻璃的主要質(zhì)量指標(biāo)是純度和氣泡,這就要求石英砂具有極低的雜質(zhì)和氣體含量、粒度控制。
一、石英雜質(zhì)元素的種類與含量
石英中主要的雜質(zhì)元素有Al、Fe、Ca、Mg、Li、Na、K、Ti、B、H,雜質(zhì)元素對高純石英產(chǎn)品的質(zhì)量影響很大,堿金屬、過渡金屬、Al及P等元素含量是高純石英原料的關(guān)鍵指標(biāo)。雜質(zhì)元素的含量要求根據(jù)制備的石英玻璃用途不同而不同,但總的趨勢是越低越好。
二、氣體含量
在熔制石英玻璃時,SiO2熔體的粘度高,包含的氣體不易排除,反而長大成氣泡,影響石英玻璃的質(zhì)量。氣體分子越小,擴散系數(shù)越大,如He、H2的擴散系數(shù)大,容易排出:N2、CO、CO2、CxHx等氣體極難從熔體中排出,最終形成氣泡,影響石英玻璃的透明度。
三、粒度控制
在玻璃生產(chǎn)過程中,原料的顆粒度如果沒有得到很好的控制,會使玻璃質(zhì)量出現(xiàn)透光度不達標(biāo)、玻璃不平整等問題。根據(jù)大量的實踐和探索,得出以下幾條經(jīng)驗建議:
(1)根據(jù)原料的熔化溫度、比重以及用量,確定比較適宜的原料粒度。
(2)縮小粒徑的比例,以減少原料粒度的分散性。
(3)盡量控制原料粒度分布,減少原料中細粒級物料的含量,比重大小不同、熔點不同的原料適當(dāng)選擇顆粒粗細程度。

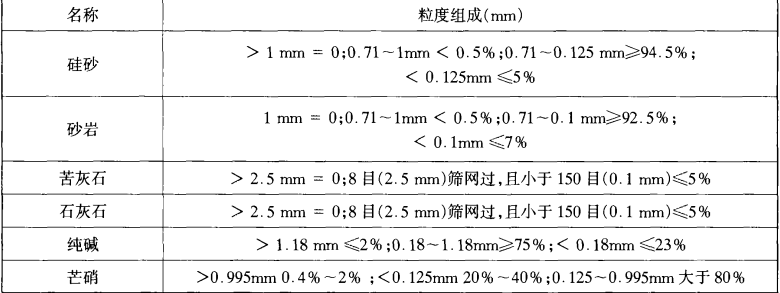

▲各種原料粒度組成
對于石英玻璃來說,要想制好的石英玻璃控制石英砂粒度是關(guān)鍵,石英砂的粒度決定配合料的熔制速度,由于表面活化能的差別,小顆粒比大顆粒先熔化,已熔化的石英將覆蓋于未熔的石英顆粒表面,致使氣泡無法排除。小顆粒間隙所包含的氣體量多,增加排氣的難度。小顆粒還容易揮發(fā),浪費原料;粗顆粒石英則難于徹底熔化,形成玻璃中的顆粒結(jié)構(gòu)。實際使用的原料粒度取決于熔制工藝。
▲石英玻璃熔制工藝所用石英砂粒度
外觀形狀則以近似球形為最佳,針狀原料造成加料不暢,形成架棚現(xiàn)象,導(dǎo)致熔制過程形成氣泡。石英的顆粒形狀主要是由加工技術(shù)決定,我國現(xiàn)有原料加工技術(shù),易形成針狀的原料,其長寬比在1:4-1:7之間。國外所用原料,一般為粒狀、近似球形。
顯而易見,玻璃的生產(chǎn)環(huán)節(jié)中,原料的純凈度、有害雜質(zhì)含量的指標(biāo)尚未有較好的解決方法,這就更能說明原材料粒度控制的重要性。目前國產(chǎn)化的粒度檢測儀器已經(jīng)非常成熟及普及,玻璃生產(chǎn)企業(yè)理應(yīng)積極投入資源,通過控制原材料粒度來間接降低或者消除原材料成分質(zhì)量造成的不足。
儒亞科技(北京)有限公司是德國Rubolab GmbH在中國的分公司。Rubolab成立于1990年,前身是德國波鴻魯爾大學(xué)的實驗室。發(fā)展至今,Rubolab公司通過其世界領(lǐng)先的磁懸浮天平,至今已經(jīng)成為重量法吸附系統(tǒng)、重量法高壓熱重和反應(yīng)系統(tǒng)的權(quán)威,公司一直專注于客戶需求并研發(fā)新技術(shù),一直走在新能源、化工、環(huán)保、新材料等領(lǐng)域的最新科技前沿。
儒亞科技的實驗室分析產(chǎn)品主要涉及粉體和多孔材料物理性能表征領(lǐng)域,提供粒度分析、吸附分析兩個大類的產(chǎn)品。都有激光粒度粒形儀、納米粒度分析儀、Zeta電位儀、濁度儀、全自動總有機碳TOC分析儀、在線粒度粒形分析儀等粒度分析產(chǎn)品。
在粉體和磨料的粒度分析領(lǐng)域,EyeTech系列激光粒度粒形分析儀可以給出0.1-3600微米范圍內(nèi)顆粒的粒度和40個ISO標(biāo)準(zhǔn)粒形參數(shù)的分析結(jié)果,特別適合分析組分不固定、組分未知的混合物樣品、透明顆粒、半透明顆粒、纖維、磁性材料,分析時無需知道樣品的化學(xué)物質(zhì)成分、也無需知道樣品的光學(xué)特性,真正實現(xiàn)與樣品物性無關(guān)的分析;CPS高精度納米粒度分析儀提供5nm-75um范圍內(nèi)納米顆粒的真實粒度分布,相鄰峰值的差別可以在1%,從而提供高精度和高準(zhǔn)確度的納米、亞微米和微米范圍內(nèi)的測量分析結(jié)果。以上產(chǎn)品得到了金剛石、碳化硅、剛玉氧化鋁、氮化硅、碳化硼、氧化鋯、鋯英砂、硅酸鋯、石英砂、陶瓷、涂料、化學(xué)機械拋光CMP液等生產(chǎn)廠家的高度認可,特別是圣戈班、歐司朗OSRAM、陶氏化學(xué)、英格斯ENGIS等公司的廣泛使用。
部分產(chǎn)品介紹
??EyeTech系列激光粒度粒形分析儀
主要技術(shù)特點:
1. 直接對每個顆粒進行測量得到顆粒分布,不是根據(jù)其他二級特性推算出來的顆粒分布;
2. 不會因為樣品折射指數(shù)、粘度變化、布朗運動和熱對流等不確定因素引起測量誤差;
3. 分析結(jié)果不依于賴顆?;蚍稚⒔橘|(zhì)的光學(xué)特性,可以測量高折射率顆粒、透明顆粒、半透明顆粒以及混合材料顆粒;
4. 多種測量池,適合進行各種樣品干態(tài)、濕態(tài)分析;
5. 自動校準(zhǔn),免校正和標(biāo)定;
6. 高分辨率、可重復(fù)性和寬動態(tài)范圍;
7. 提供弗雷特(Feret)直徑、面積、周長、形狀因子、長細比、凹凸度、橢圓度等40個顆粒粒度和粒形參數(shù)。
??CPS高精度納米粒度分析儀
CPS納米粒度分析儀是一臺穩(wěn)定高速、以及高分辨的納米粒度分析儀。該儀器適合測量 0.005 um 到 75um 范圍的粒度,儀器使用高速離心圓盤將顆粒在液體介質(zhì)里分離開。顆粒在的沉降穩(wěn)定過程是由于液體介質(zhì)中顆粒的密度梯度形成的。有別于傳統(tǒng)方法,通過差示離心沉降原理為顆粒的精細區(qū)分提供新的解決方案。同激光散射和顆粒計數(shù)法等方法比較,該方法有非常高的分辨率。
產(chǎn)品優(yōu)勢:
1、分辨率高:同激光散射和顆粒計數(shù)法等方法比較,該方法有非常高的分辨率;
2、靈敏度高:低至 10-8 g 的樣品就可以滿足日常分析需要;
3、重復(fù)性高:樣品結(jié)果在95%的典型置信度下,連續(xù)重復(fù)分析峰的重復(fù)性小 于+/-1% 或更好;
4、連續(xù)的離心操作;在分析連續(xù)樣品的時候,不需要儀器停止來清洗,需要極少的人工;
5、采用多階速度,分析速度可以小于通常情況下的1/20,和傳統(tǒng)沉降法比較,更快的分析時間。
合作伙伴
參考來源:
劉廣財:玻璃原料粒度控制
胡修權(quán)等:石英玻璃用原料硅石粉的晶體及粒度分布控制
最新動態(tài)
更多
虛擬號將在 秒后失效
使用微信掃碼撥號
