認(rèn) 證：工商信息已核實(shí)
訪問(wèn)量：183462
瑞紳葆分析技術(shù)（上海）有限公司. 2018-09-29 點(diǎn)擊1290次
自1948年Friedmann和Burks研制出第一臺(tái)商用X射線熒光光譜儀起，x射線開始應(yīng)用到光譜分析領(lǐng)域，由于光譜干擾少、檢測(cè)元素范圍廣、含量測(cè)量范圍寬(ppm級(jí)-100%)、精密度高、重復(fù)性好、試樣制備簡(jiǎn)單、分析速度快、具有非破壞性分析方法,被眾多領(lǐng)域所認(rèn)可，逐漸成為實(shí)驗(yàn)室不可缺少和替代的手段。樣品的制備時(shí)XRF分析的重要環(huán)節(jié)，關(guān)系到分析的精確度，而樣品的前處理有很大的技巧性。
瑞紳葆擁有全套XRF樣品處理設(shè)備，能夠幫助研究人員技巧方便的處理各種樣品：
由于XRF使用范圍廣，使得樣品種類繁多，但可以跟根據(jù)樣品狀態(tài)分為三類處理：粉末、塊狀和液體樣品。

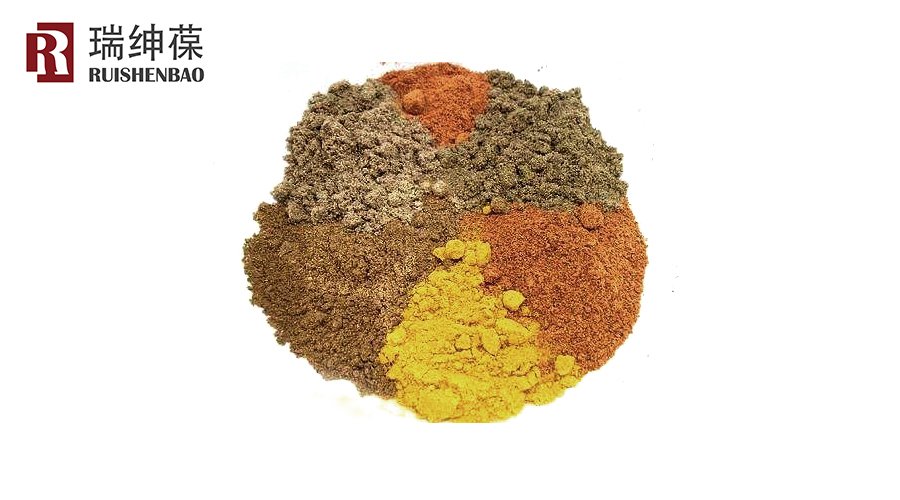

1. 粉末樣品：包括各種礦產(chǎn)品，水泥及其原材料，金屬冶煉的原材料和副產(chǎn)品如鐵礦石、煤、爐渣等，還有巖石土壤等。

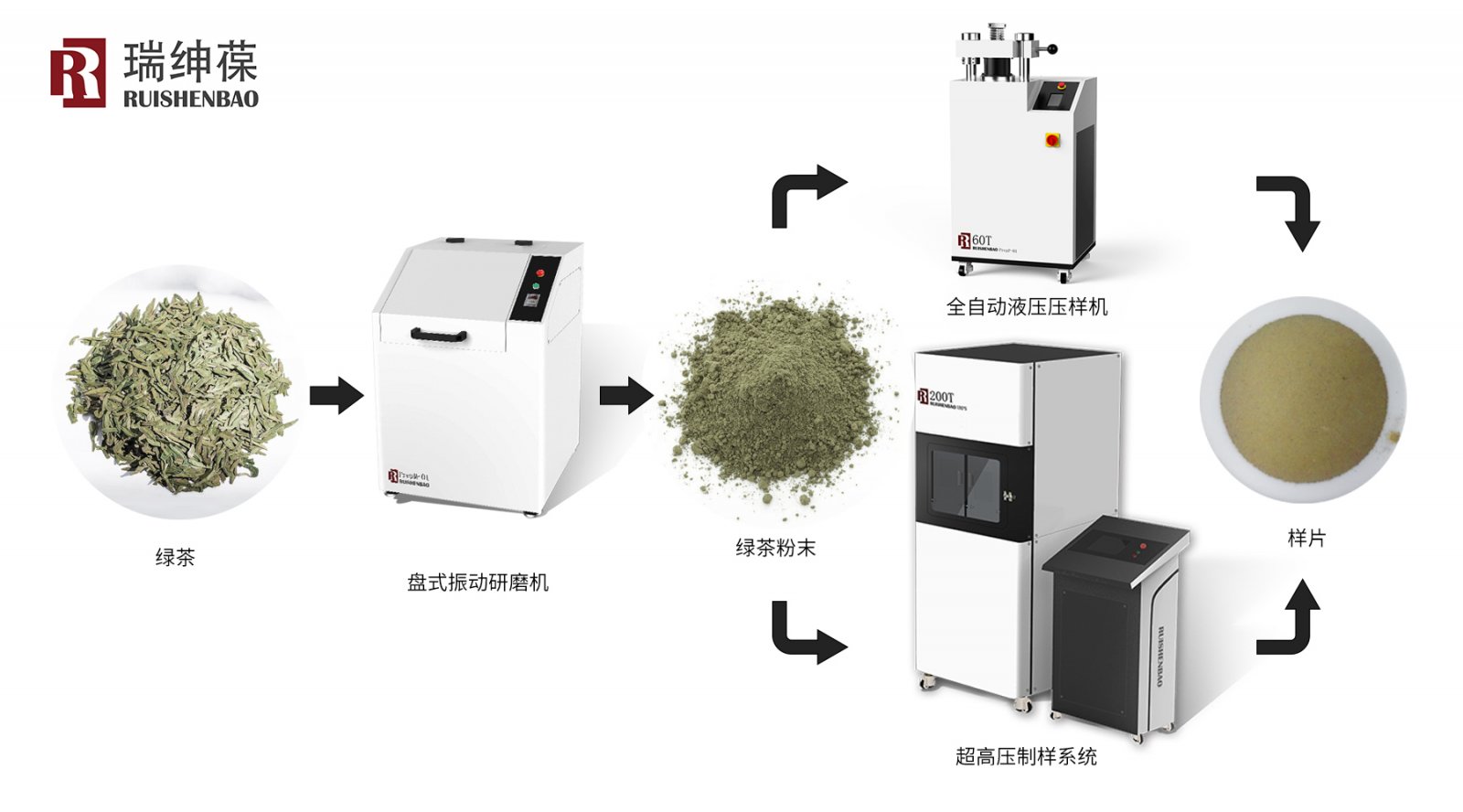

（1）壓片法：使用PrepM-01系列盤式振動(dòng)研磨機(jī)將試樣研磨至200目以下(粒徑75μm以下),采用聚乙烯杯或者金屬杯做盛樣容器、或以聚乙烯鑲邊襯底,或以硼酸鑲邊襯底,使用PrepP-01全自動(dòng)液壓壓樣機(jī)直接壓成圓片。若樣品的粘結(jié)性差,可以添加適量粘結(jié)劑后壓成圓片，或者使用UHPS型超高壓制樣系統(tǒng)直接壓制成圓片(通過(guò)實(shí)際使用我們認(rèn)為咱們的壓片機(jī)可能對(duì)樣品不需要這樣高的要求<過(guò)200目篩>，部分客戶采用80目過(guò)篩樣品技能達(dá)到要求，實(shí)際使用中具體過(guò)多少目的篩應(yīng)該與樣品自身性質(zhì)有關(guān))。
（2）熔片法：將準(zhǔn)確稱取的樣品與助溶劑（多為硼酸鹽）按照一定的比例倒入坩堝中并混合均勻，向坩堝中加入滴加適量的脫模劑，將坩堝放置在FHC-00高頻感應(yīng)熔樣機(jī)或FSC-01型全自動(dòng)熔樣機(jī)啟動(dòng)加熱升溫程序使樣品在助溶劑中充分熔融后將融樣傾倒入等溫的模具當(dāng)中，停止加熱使模具自然冷卻約2min之后使用坩堝鉗將模具倒扣樣品從模具中脫離即得到待測(cè)樣品。
2. 塊狀樣品：包括黑色金屬、有色金屬、電鍍板、硅片、塑料制品及橡膠制品等，其中金屬材料占了很大的比例：

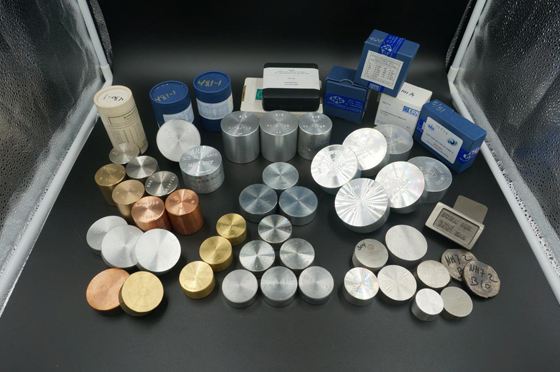

（1）對(duì)于塊狀金屬樣品：首先用RBM-II型金屬磨樣機(jī)對(duì)樣品進(jìn)行切削或打磨處理，對(duì)處理后的樣品可以直接進(jìn)行XRF分析；
（2）對(duì)非金屬類固體樣品及非塊狀金屬樣品：首先對(duì)樣品預(yù)處理，將樣品粉碎為粒徑約為1cm左右的顆粒，然后用PrepM-01系列盤式振動(dòng)研磨機(jī)對(duì)樣品研磨過(guò)篩制成粉末樣品。
3. 液體樣品：油類產(chǎn)品、水質(zhì)樣品以及通過(guò)化學(xué)方法將固體轉(zhuǎn)換成的溶液等。

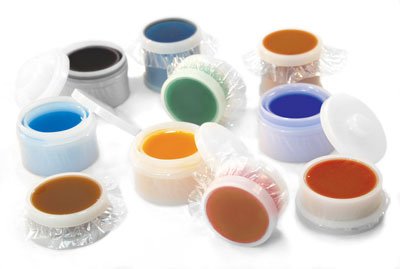

首先將麥拉膜平鋪在內(nèi)徑較小的樣品杯的一端并用麥拉膜將此端口密封，然后將內(nèi)徑較大的樣品杯套在小樣品杯的外側(cè)，在此過(guò)程一定要保證此端口處麥拉膜的平整。接下來(lái)向樣品杯中倒入適量的待測(cè)液體，將樣品蓋蓋在樣品杯的另一端即可對(duì)樣品進(jìn)行測(cè)量（注：在測(cè)量液體時(shí)，儀器需改成氦氣系統(tǒng)）。
瑞紳葆擁有豐富經(jīng)驗(yàn)XRF分析的技術(shù)人員，全套的樣品處理設(shè)備，針對(duì)不同樣品提供不同的處理方法，滿足科研分析樣品多樣化的需求，攜手廠家分析及科研人員共同解決XRF樣品前處理的難題。
