一文了解離子研磨儀制備掃描電鏡(SEM)樣品的詳細流程與原理

一文了解離子研磨儀制備掃描電鏡(SEM)樣品的詳細流程與原理
復納科技  2025-01-06  |  閱讀:131

離子研磨儀制備掃描電鏡(SEM)樣品的詳細流程與原理

離子研磨是一種高精度的樣品表面制備技術,廣泛用于需要高分辨率顯微觀察的樣品制備,特別是那些容易受機械應力影響的材料,如半導體、陶瓷、復合材料等。以下將詳細闡述離子研磨樣品制備的原理、流程、參數設置以及實際案例。

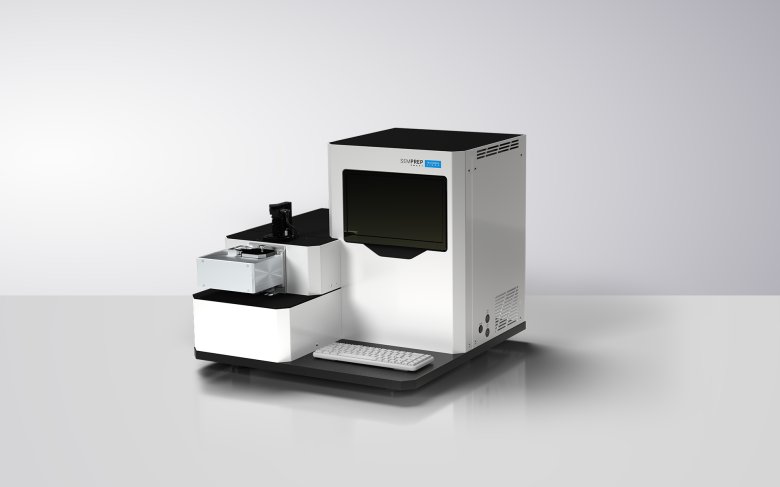

產品概況


??1.離子研磨的基本原理

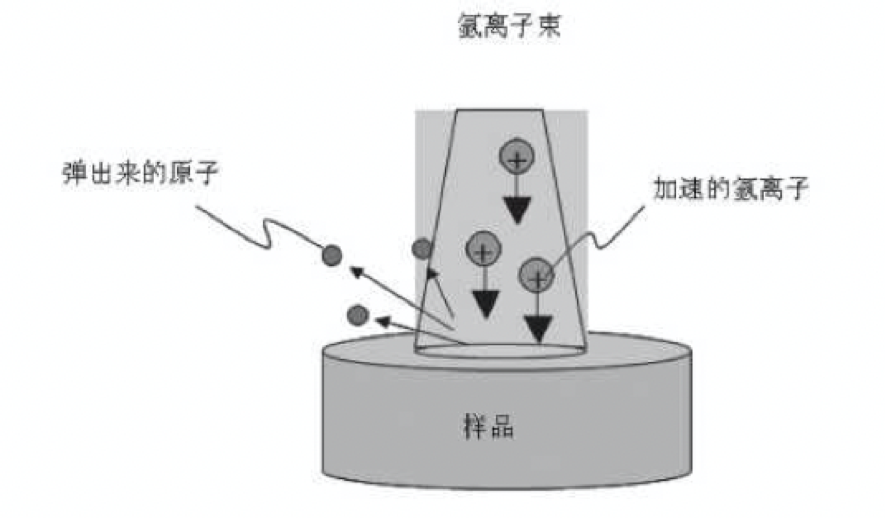

離子研磨是通過惰性氣體離子束(通常是氬離子Ar?)轟擊樣品表面,將樣品表面的微小層逐漸去除,從而獲得無應力變形、無機械損傷且高度平整的表面。

1.1 離子研磨的核心部件


  • 離子源:通過電場加速氬離子(Ar?),形成高能量離子束。

  • 樣品臺:可進行多角度調節,控制離子束轟擊樣品的角度。

  • 真空腔體:保持高真空環境,減少離子散射。

  • 冷卻系統:部分系統配備冷卻功能,防止樣品在研磨過程中過熱。

1.2 研磨角度分類

  • 高角度研磨(>10°):快速去除較厚的材料,常用于初步研磨階段。

  • 低角度研磨(<10°):精細拋光,減少表面粗糙度,常用于最終研磨階段。

  • 雙離子束研磨:同時從不同方向轟擊樣品,改善研磨效率和表面質量。

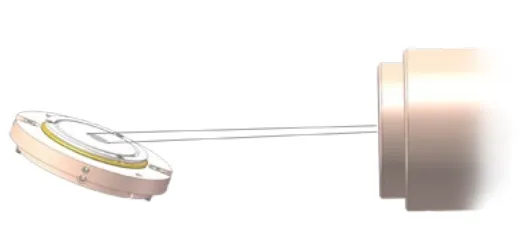

1.3 離子研磨示意圖


在樣品傾斜角小于 10 ° 且連續旋轉的條件下進行加工



???2.離子研磨儀制備掃描電鏡樣品的詳細步驟

2.1 機械預處理

  • 目的:去除大塊材料,縮短離子研磨時間。

  • 工具:金剛石鋸、砂紙、金剛石拋光膏。

  • 結果:獲得初步平整的樣品表面。

注意事項

  • 避免過度機械拋光引起的表面應力和形變。

  • 對脆性材料(如陶瓷)要輕柔處理,防止裂紋擴展。


2.2 初步離子研磨

  • 目的:去除機械拋光殘留的形變層。

  • 參數設置不同型號參數不同,僅供參考

    • 加速電壓:3-5 kV

    • 離子束角度:10°-15°

    • 時間:30-60分鐘

過程

  • 將樣品安裝在樣品臺上,固定牢固。

  • 設置離子束角度,進行高角度研磨。

  • 研磨后檢查樣品表面,確保主要形變層已去除。


2.3 精細離子研磨

  • 目的:消除研磨過程中的微觀缺陷,獲得高平整度表面。

  • 參數設置不同型號參數不同,僅供參考

    • 加速電壓:1-3 kV

    • 離子束角度:4°-7°

    • 時間:60-120分鐘

過程

  • 調整離子束角度,通常采用低角度轟擊。

  • 逐漸降低離子束能量,避免表面損傷。

  • 冷卻系統啟動,減少熱效應。


2.4 截面離子研磨(可選)

  • 目的:觀察樣品的截面結構(如多層膜、器件結構)。

  • 方法:將樣品切割后,通過離子束垂直轟擊暴露出截面。

參數設置不同型號參數不同,僅供參考

  • 加速電壓:2-5 kV

  • 角度:90°

  • 時間:60分鐘以上


2.5 樣品檢查

  • 工具:掃描電子顯微鏡(SEM)。

  • 目的:觀察樣品表面或截面的顯微結構。

  • 重點檢查

    • 表面平整度

    • 是否有殘留機械損傷

    • 顯微結構完整性

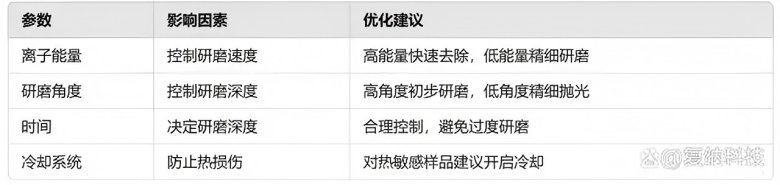

??3.影響離子研磨效果的關鍵參數



??4.常見材料的研磨策略

材料類型研磨策略應用領域金屬材料低角度、低能量研磨晶粒結構、應力分布陶瓷材料低角度、長時間研磨裂紋擴展、顯微結構半導體材料截面離子研磨薄膜器件、界面結構生物材料低能量、短時間研磨脆弱結構保護


??5.典型研磨案例

  • 案例1:金屬材料截面觀察

    • 高分辨率顯示晶界、析出相分布。

  • 案例2:陶瓷材料表面形貌

    • 表面無裂紋、無機械損傷。


  • 案例3:半導體器件內部結構

    • 清晰顯示多層薄膜界面。

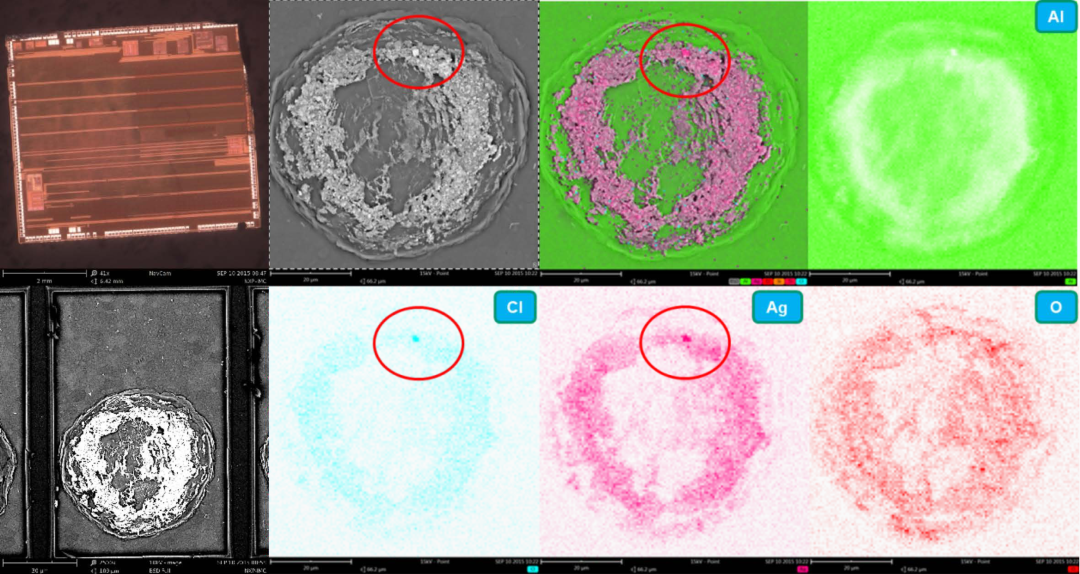

      掃描電鏡和離子研磨儀在 PCB 行業產品檢測分析案例鋁墊表面異物的 EDS 分析


?6. 總結

  • 離子研磨是制備高質量SEM樣品的關鍵技術。

  • 不同材料需要針對性調整研磨參數。

  • 結合高角度和低角度研磨可有效提高表面質量。

  • 最終通過SEM檢查確保樣品滿足分析要求。
