為獲得分散均勻、穩定性高的氧化鋁懸浮液,分別考察了固含量、溫度和pH 值對懸浮液黏度的影響.實驗結果表明,隨著固含量的增加,氧化鋁懸浮液黏度增大;隨著溫度的上升,氧化鋁懸浮液黏度逐漸降低;而pH 值對氧化鋁懸浮液黏度影響不大.同時研究了溫度依賴性機理,通過對K-D(Krieger-Dougherty)公式修正,消除了溫度依賴性.
引 言
陶瓷材料因其具有高熔點、高硬度、高耐磨性及耐氧化等優點,廣泛應用于各領域,但高精度、復雜結構的陶瓷制件加工難度大,成本較高[1].近年來隨著制造技術的發展,出現了不依賴模具,將快速成型技術直接應用于陶瓷零件的制造,其中面曝光快速成型技術(Masked?。校颍铮辏澹悖簦椋铮睢。樱簦澹颍澹铩。蹋椋簦瑁铮纾颍幔穑瑁。粒穑穑幔颍幔簦酰?,
MPSLA)制作出的陶瓷零件表面質量較好,特別是在微小零件的成型上更加便于精度的控制[2-3].該技術作為光固化成型的一種,其設備結構和工藝更加簡單化[4].將陶瓷粉末加入可光固化的溶液中,通過高速攪拌使陶瓷粉末在溶液中分散均勻,由此制備出高固相含量流動性好的陶瓷懸浮液,再在光源輻照下逐層固化,累加得到陶瓷零件素坯,最后通過干燥、脫脂和燒結等后處理工藝得到陶瓷零件[5].
面曝光快速成型工藝在樹脂原型的制作方面已比較成熟,但利用該工藝直接制作復雜陶瓷件的技術,國內外尚處于探索階段.國內楊飛等[6]人利用面曝光快速成型系統研究了磷酸鈣陶瓷懸浮液的固化性能,實現了具有復雜網狀結構的多孔陶瓷支架的制造.國外也有許多專家學者開展了相關研究,文獻[7-8]使用面曝光技術分別制作出氮化硅陶瓷與壓電陶瓷,文獻[9]通過懸浮液與氣動泵連接的注射方式得到了分散均勻的陶瓷懸浮液,文獻[10-16]對不同樹脂基陶瓷懸浮液的制備進行了研究.制作高質量的陶瓷制件,陶瓷懸浮液的制備是首要步驟,且分散均勻、穩定性高的懸浮液也是陶瓷面曝光固化的基礎.張立明通過對氧化鋁懸浮液剪切流變特性的研究指出,黏度是表征懸浮液分散穩定性的一個主要參數[17].
為配制出分散均勻、穩定性高的陶瓷懸浮液,本文通過實驗研究了固含量、溫度及pH 值對氧化鋁懸浮液黏度的影響,采用K-D(Krieger-Dougherty)方程,建立了氧化鋁懸浮液黏度關于固含量的函數關系式,研究了懸浮液黏度溫度依賴性的原因.
實 驗
1.1 材料與儀器

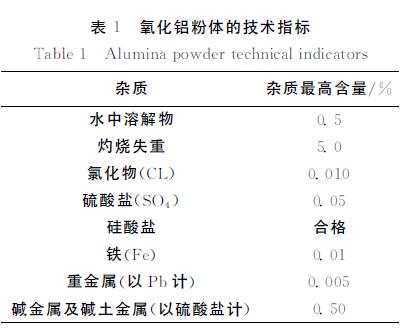

1.1.1 材料 氧化鋁粉體(純度99%以上,粒徑40μm,分析純,分子量:101.96,天津市鼎盛鑫化工有限
公司,化學成分技術指標如表1所示);光敏樹脂(工業級,紅色,荷蘭Fun?。裕铩。模锕荆话彼ǚ治黾?,天
津市天力化學試劑有限公司);鹽酸(分析純,洛陽昊華化學試劑有限公司);無水乙醇(分析純,天津市富宇精細化工有限公司).
1.1.2 儀器與表征 采用梅特勒-托利多儀器(上海)有限公司的AL104型電子天平稱量氧化鋁粉體;采用金壇
市大地自動化儀器廠的CJJ78-1型(溫度≤75℃,調速0~2 000r/min)磁力加熱攪拌器攪拌加熱懸浮液;采用上海方瑞儀器有限公司的SNB-1A-J型數字旋轉黏度計測定懸浮液的黏度;采用北京繡福容科技有限責任公司的pH 廣泛試紙測量pH 值.
1.2 實驗方法與步驟
1.2.1 固含量對氧化鋁懸浮液黏度的影響 量取一定體積光敏樹脂(整個實驗過程中避光處理),將一定質量的粉體與光敏樹脂在燒杯中混合后,置于磁力加熱攪拌器中充分?jǐn)嚢瑁担恚椋?,得到?shí)驗所需的氧化鋁懸浮液.根據式(1)計算出配制相應體積分?jǐn)?shù)所需要的氧化鋁粉體質量,計算公式[18-19]為
式中:為固含量;m粉為氧化鋁粉體質量;ρ粉為氧化鋁粉體密度(1.16g/cm3);m脂為光敏樹脂質量;ρ脂
為光敏樹脂密度(0.99g/cm3).
配制固含量(體積分?jǐn)?shù))分別為10%,20%,30%,40%和50%的氧化鋁懸浮液,利用黏度計測量懸浮
液的動力黏度,記錄實驗數據.實驗在pH=5,室溫下進行.
1.2.2 溫度對氧化鋁懸浮液黏度的影響 配制固含量為30%的氧化鋁懸浮液,并在不斷攪拌下對其進
行緩慢加熱,使用溫度計依次測出20℃,30℃,40℃,50℃和60℃時氧化鋁懸浮液的黏度并記錄實驗數
據.實驗在pH=5條件下進行.
1.2.3?。穑?值對氧化鋁懸浮液黏度的影響 配制固含量為30%的氧化鋁懸浮液,通過滴加少量鹽酸或氨
水調節pH 值,依次測出pH=2,4,6,8,10五種情況下懸浮液的黏度,記錄實驗數據.實驗在室溫下進行.
2 結果與討論
2.1 固含量的影響

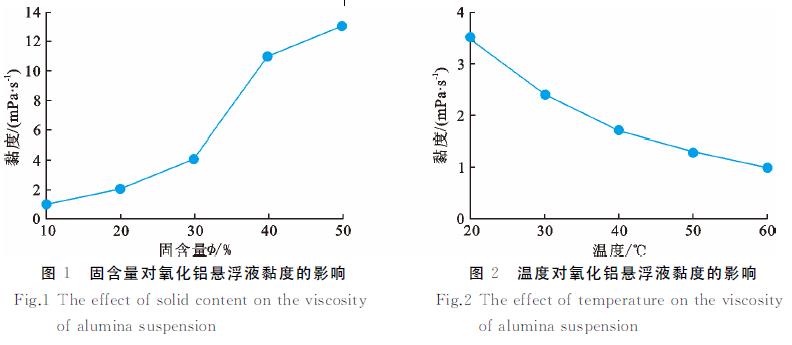

圖1顯示了氧化鋁懸浮液在pH=5,室溫下固含量對黏度的影響結果.由圖1可知,隨著固含量的增
加,懸浮液黏度總體上呈不斷增大的趨勢,具體可分為3個階段.前增長階段:當固含量的體積分?jǐn)?shù)在30%
以下時,懸浮液黏度呈現緩慢增長態勢;增長階段:當固含量的體積分?jǐn)?shù)在30%至40%時,黏度急劇增大,
這是因?yàn)殡S著連續相光敏樹脂體積的減少,氧化鋁顆粒間間距減小,相對運動變得困難,所以懸浮液體系
的流動性降低,黏度急劇增加;后增長階段:當固含量的體積分?jǐn)?shù)超過40%時,由于氧化鋁懸浮液逐漸趨
于飽和,顆粒間的間距接近極值,減小的范圍大幅度降低,因此黏度的增長又變得緩慢.實驗表明,懸浮體
系的最大固含量的體積分?jǐn)?shù)為55%,當大于55%時,懸浮體系出現凝固現象,黏度值無法測量.
2.2 溫度的影響

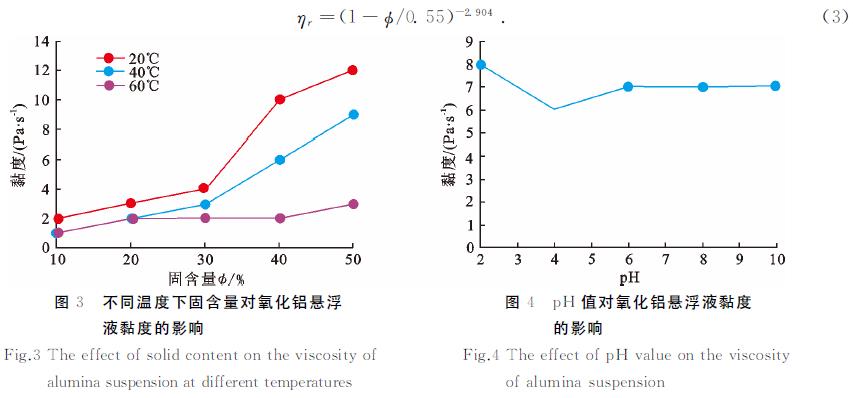

圖2顯示了溫度對固含量為30%氧化鋁懸浮液黏度的影響.由圖2可知,隨著溫度的上升,氧化鋁懸浮液黏度逐漸降低,這是因?yàn)殡S溫度的升高,伴隨著分子熱運動及布朗運動的加?。郏玻埃?,使得粒子間相互作用力減弱,所以懸浮液黏度逐漸降低.圖3為在20℃,40℃,60℃3個溫度下,隨著固含量增加,黏度的變化情況.由圖3分析可知,隨著溫度不斷升高,懸浮液黏度在固含量變化時整體呈降低趨勢,黏度隨固含量的變化關系與溫度有關,即存在溫度依賴性.
2.3?。穑?值的影響
圖4顯示了pH 值對30%固含量氧化鋁懸浮液黏度的影響結果.根據膠體穩定的DLVO理論[19],當
粉體表面所帶的正、負電荷相等時,粒子表面沒有多余的電荷,靜電排斥作用消失,此時粉體顆粒易發生凝
聚或絮凝,黏度值較大,將這時體系的pH 值稱作等電點(IEP).由實驗結果可知,在pH=2時為等電點,
此時黏度出現極大值;當?shù)渭影彼?,由于產生負的電荷,打破了等電點顆粒所帶凈電荷趨近于零的狀態,
顆粒凝聚趨勢減弱,因此pH=2~4區間黏度值降低;由于氧化鋁是一種兩性氧化物,在酸性介質中顆粒
表面帶正的靜電荷,當?shù)渭影彼笈c其中的負電荷相互作用,因此在pH=4~6區間,黏度值會增加;在堿
性介質中,顆粒表面帶負的靜電荷,隨著pH 值增大OH- 離子濃度增加,顆粒表面所帶的負電荷增多,因
此在pH=6~10區間,黏度值保持在7mPa·s,黏度較小.
2.4 氧化鋁陶瓷懸浮液相對黏度模型
顆粒體積分?jǐn)?shù)與最大體積分?jǐn)?shù)對體系黏度的作用可用Krieger-Dougherty[21]公式(簡稱K-D公式)來
描述:
ηr =(1-Φ/Φm)-[η]Φm. (2)
式中:ηr
為相對黏度;Φ 為固含量;Φm
為最大固含量;[η]為特征黏度.此關系式表明體系黏度隨顆粒含量增加而增大.當顆粒含量增加時,顆粒堆積緊密,間距減小,很難自由移動,顆粒間的相互作用力增大,由此引起的流動阻力變大,即黏度上升.
利用上述K-D公式建立氧化鋁陶瓷懸浮液流體動力學模型,在室溫下使用旋轉黏度計測量不同固含量懸浮液的相對黏度ηr,將所得數據按式(2)在Matlab上擬合可求得[η]及Φm,擬合結果為:Φm=0.55,[η]=5.28,由此獲得25℃時氧化鋁懸浮液的K-D方程:
2.5 氧化鋁懸浮液黏度的溫度依賴性
由實驗結果知,黏度隨固含量的變化關系與溫度有關,即存在溫度依賴性.隨著溫度升高,懸浮液中基體發生熱膨脹,顆粒間距變大,由此引起流動阻力減小,黏度降低,因此呈現溫度依賴性.由于基體的熱膨脹,固含量隨溫度也發生變化,溫度校正后的固含量可表示為
式中:Φ(T)為溫度在T 時校正的固含量;VS為固體顆粒體積;VL為基體體積;α 為基體的體積熱膨脹系
數(10-4/℃).由式(4)可知,隨著溫度的上升,氧化鋁懸浮液的固含量會略微降低,導致懸浮液黏度降低.綜合以上,懸浮液黏度的溫度依賴性既包括基體黏度的溫度依賴性,還包括懸浮液固含量的溫度依賴性,也可看成是由于熱稀釋效應引起的.為得到不受溫度依賴性影響的氧化鋁懸浮液黏度值,可通過公式
(2)給出的K-D模型,綜合考慮得到K-D方程校正因子I[23]:
式中:nom
為名義上室溫下的固含量;φ(T)為溫度在T 時熱稀釋校正的固含量;Φm為最大固含量;[η]為特征黏度;I 為校正因子.對一定的Φnom值,可以得到每個溫度的熱稀釋I 因子,某一溫度下氧化鋁懸浮液相對黏度除以該溫度的I 因子,得到校正的懸浮液黏度,即
式(6)反映了不同溫度下黏度和固含量的關系.利用該式可以消除溫度對K-D公式的影響,即對于特定的懸浮液,該式反映的黏度和固含量的關系與溫度無關,即經過修正,不同溫度下,懸浮液的黏度和固含量的關系可用一條曲線來表示.
3 結 論
(1)隨著固含量的增加,氧化鋁懸浮液黏度不斷增大;隨著溫度的上升,氧化鋁懸浮液黏度逐漸降低;pH 值對氧化鋁懸浮液黏度影響不大.
(2)建立了可消除溫度依賴的氧化鋁懸浮液相對黏度與固含量關系的K-D模型.
出自:(西安工程大學機電工程學院,陜西西安710048)
喬 伍,胥光申,陳 振,孔雙祥,羅時杰
