紅外水分儀簡介

紅外水分儀是一種以水分子的紅外吸收光譜為原理，以濾光片為分光元件，由光電傳感器將光信號轉化為電信號，*通過數據采集處理并轉化為水分百分比顯示出來的一種儀器。

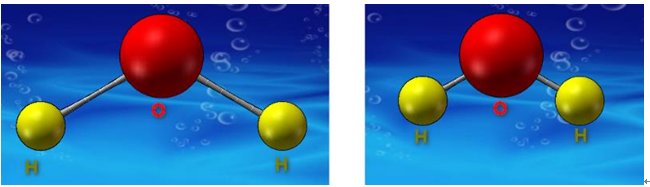

圖1 水分子伸縮振動示意圖

水分子不是靜止的，水分子中束縛的兩個氫原子和一個氧原子可以進行伸縮振動(如圖1)、彎曲振動。水分子在進行振動時會吸收電磁波中特定波段的能量，波長不同吸收的強度也不同，有的波段吸收異常強烈，有的波段吸收十分微弱，其中的氫--氧鍵對紅外線中1.90um到1.98um的光吸收較為強烈。由于在該光譜范圍內水分子吸收紅外線的能量與水分子的含量成正比，因此可以通過返回的紅外線計算被吸收紅外線的多少進而計算被測量物料的含水率。

光學原理

1)紅外光：一種介于紅光和微波之間的電磁波。包含分子振動的多重信息。是分析分子振動的良好光譜范圍。紅外水分分析儀選取了近紅外譜中的特定光譜(如圖2)進行水分分析。

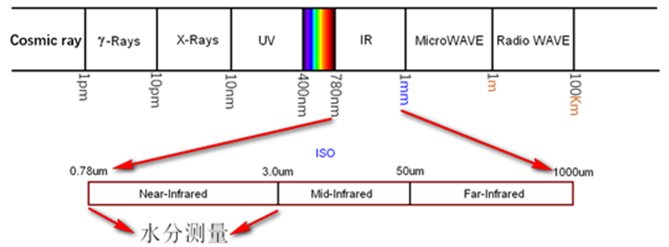

圖2.紅外水分儀光譜選擇

2)濾光片：一種選擇性透過某段光譜的光學元件。

紅外水分儀通常從以下六種波段中選取兩種或兩種以上作為水分分析的特征光譜，選取的波段必須包含水分特征吸收光譜1.4和1.9中的一個或多個(如圖3)，其選擇的波長精度與帶寬決定了儀器的穩定性、準確性、物料兼容性。

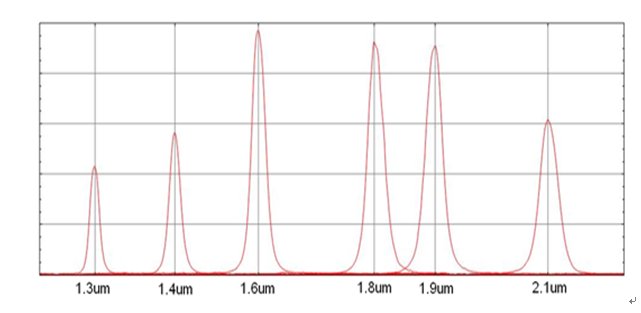

圖3.紅外水分儀濾光片選擇

3)光電傳感器：一種將光信號轉化為可采集的電信號的光電器件。光電傳感器與放大器的選擇與設計決定了整個系統的信噪比和測量的線性。

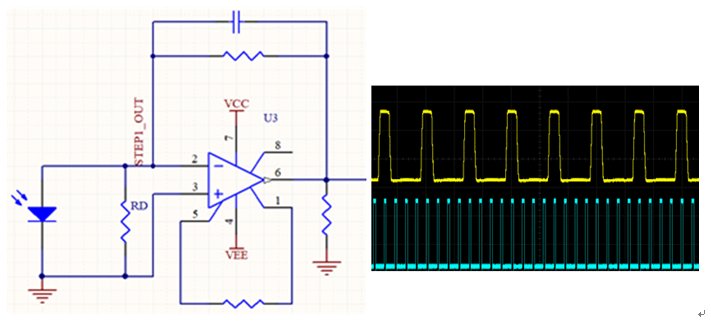

圖4.紅外水分儀放大電路及信號示意

紅外水分儀是一種基于近紅外光譜技術的光電檢測儀器，是一種快速高效、綠色無損、穩定可靠、安全精密的水分檢測儀器。

近紅外光是*早發現的非可見光，但是由于技術的限制直到上世紀80年代對近紅外光譜技術的研究才逐漸增多。到本世紀初近紅外技術的商業化儀器應用開始呈現大幅度增長。紅外水分儀由*初的煙草、鋼鐵行業推廣到玻璃、木材、食品、化工、紡織等工業。

紅外水分儀的出現，填補了工業在線實時檢測的空白，真正實現了實時在線閉環控制。在紅外水分儀出現之前，對水分的檢測也有多種方式：

1).烘箱法，也是大多產品檢測的國標。整個檢測流程時間長，一般情況都要超過1個小時才能出結果，用到天平等精密儀器。優點是對物料的兼容性強，誤差小。

2).化學滴定法，長用于不適合烘干法的特殊物料作為國標，*性非常強，檢測人員要經過*培訓。測量優點：誤差小。

3).電阻、電容式測水分。比烘箱法時間短，實現了快速檢測。缺點是受人為因素影響大，密度、形態、測試人員都會引入較大誤差。

4).紅外烘干法，該方法與烘箱法相似，都是采用烘干測水分。時間比烘箱法大大縮短。但是也僅僅限于在實驗室、化驗室使用，仍然無法實時檢測。

5).微波水分儀，微波是一種比紅外線波長更長的電磁波,可以實現在線實時測量，由于電磁波的穿透性隨著物體的密度變化而變化，因此微波水分儀適用于密度均勻的測量場合。

與上述方法相比較，紅外水分儀采用的紅外光譜技術具有無法替代的優越性。紅外水分儀可以在線測量，避免了取樣過程；無人自動測量，避免了人為因素干擾；非接觸式測量，避免對樣品損壞或污染；快速響應以秒計，實時反饋可以優化控制工藝。

紅外水分儀已經*的應用多種行業，幫助各行業提高了生產效率和工藝控制水平。
