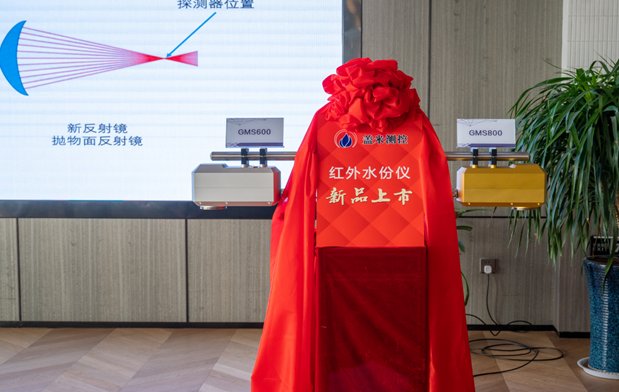

PVC生產過程在線近紅外水分儀新產品介紹
在現代聚氯乙烯（以下簡稱PVC）企業的加工、生產和儲存過程中,PVC的干燥一直是一個備受廣泛關注的問題,PVC干燥作為一個連續的生產過程,在物料的生產，儲存過程中發揮著舉足輕重的作用。
在PVC的干燥工藝流程中，如何在過程中準確的測量PVC水分含量一直是限制PVC干燥系統向前發展的核心問題。PVC干燥過程由于外界干擾因素繁雜，影響PVC水分含量的原因眾多，目前在市場上國內的企業難以找到一種既準確，又穩定，檢測速度又快的方法測量PVC干燥過程的水分含量。結合目前PVC干燥儲存行業的現狀，蓋米測控公司投入大量資金、人力，攻克數項技術難題，最終研發出了新一代近紅外水分儀,幫助多家企業實現了PVC水分自控，創造了良好的經濟效益和社會效益。
PVC行業實現在線水分檢測意義：
提高經濟效益，確保產品品質，實現水分自控，降低勞動強度，提高安全環保水平，實現節能降耗。目前價格8000元一噸，年產PVC粉料10萬噸，水分提高1%，企業將增加效益：800萬元。
近紅外水分儀原理：
紅外水分儀是一種以水分子的紅外吸收光譜為原理，以濾光片為分光元件，由光電傳感器將光信號轉化為電信號，最后通過數據采集處理并轉化為水分百分比顯示出來的一種儀器。

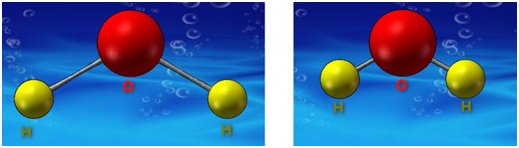

圖1 水分子伸縮振動示意圖
水分子不是靜止的，水分子中束縛的兩個氫原子和一個氧原子可以進行伸縮振動(如圖1)、彎曲振動。水分子在進行振動時會吸收電磁波中特定波段的能量，波長不同吸收的強度也不同，有的波段吸收異常強烈，有的波段吸收十分微弱，其中的氫--氧鍵對紅外線中1.90um到1.98um的光吸收較為強烈。由于在該光譜范圍內水分子吸收紅外線的能量與水分子的含量成正比，因此可以通過返回的紅外線計算被吸收紅外線的多少進而計算被測量物料的含水率。具有如下特點：快速高效、綠色無損、穩定可靠、安全精密.
蓋米測控公司的近紅外式紅外水分儀經過無數國內外專家的探討，數年的實驗，已經攻克了各項難題，實現了較高的檢測精度和穩定性。在檢測精度，測量穩定性，檢測速度，物料兼容性上我們逐一解決問題。采用一體化數控加工光學基準平臺相對分體式設計，可以有效解決工業現場震動帶來的測量誤差，讓測量更穩定。
一體化數控加工光學基準平臺
定制密封式機械外殼(航空鋁合金對于水蒸氣大、灰塵多的工業應用場合，可以有效防止腐蝕和粉塵干擾，提升壽命和精度。在內部的鏡面反射鏡采用專業的光學設計，用不同工藝的反射鏡面材質匹配不同的物料，以實現最佳的檢測效果。內置的雙面濾光片技術是我公司獨有技術，有效解決高速濾光輪旋轉時帶來的凹陷積灰塵現象，可以確保儀器
長期工作穩定。
雙面濾光片
內部電路使用16位高精度采樣ADC芯片，雙Arm采集和通訊平臺，確保通訊時正常采集，不漏采，不丟點，另外我們的水分儀是國內第一臺三點測溫水分儀，同時檢測內部傳感器溫度，光源區域溫度，空間溫度，用來消除傳感器溫度變化產生的漂移，同時實時監測光源工作狀況，具有高溫報警功能，確保儀器工作的精度和穩定性，延長使用壽命。
雙Arm采集和通訊平臺

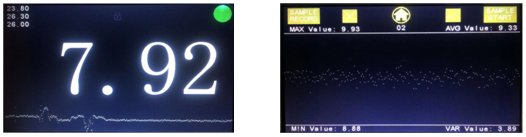

人機界面采用七寸彩色液晶屏加電容觸摸屏，并且用專用軟件調試。支持4-20mA模擬量、RS232、以太網傳輸協議。
人機交互界面
同時我們可以根據客戶的需求，對產品進行深度定制，以客戶滿意為最終目標，滿足何種環境下，各類物料的檢測需求。我們的紅外水分儀在各種專利技術的加持下，檢測精確、故障率低、穩定性好，與國外產品在性能一致甚至超越的情況下價格更低，極具競爭力。能為企業帶來良好的經濟效益和社會效益。
光學原理
1)紅外光：一種介于紅光和微波之間的電磁波。包含分子振動的多重信息。是分析分子振動的良好光譜范圍。紅外水分分析儀選取了近紅外譜中的特定光譜(如圖2)進行水分分析。
圖2.紅外水分儀光譜選擇
2)濾光片：一種選擇性透過某段光譜的光學元件。
紅外水分儀通常從以下六種波段中選取兩種或兩種以上作為水分分析的特征光譜，選取的波段必須包含水分特征吸收光譜1.4和1.9中的一個或多個(如圖3)，其選擇的波長精度與帶寬決定了儀器的穩定性、準確性、物料兼容性。
圖3.紅外水分儀濾光片選擇
3)光電傳感器：一種將光信號轉化為可采集的電信號的光電器件。光電傳感器與放大器的選擇與設計決定了整個系統的信噪比和測量的線性。
圖4.紅外水分儀放大電路及信號示意
外觀參數：
性能參數：
1、測量范圍：0-90%（含水量百分比）
2、傳感器--物料距離：200-300mm
3、偏差（取決于物料類型）：水分：±0.2% （水分小于15%以下）
4、重復性≤±0.1%； 分辨率<0.01%
5、采樣頻率：>60次/秒
6、測量通道數量：>20個
7、內置測溫精度：±0.1℃
8、物料測溫分辨率：±0.1℃（選配）
9、適應環境溫度：0-50℃
10、操作員界面：7寸LCD彩色觸摸屏
11、在觸摸屏顯示器上可以同時顯示水分?jǐn)?shù)據變化趨勢圖。
12、輸出：4-20mA，RS485,無線輸出：Wifi(定制)
13、電源：90-260VAC 50-60Hz
14、防護等級：IP65/67
15、重量：
16、外殼材質：航空鋁合金
17、標定出廠前預標定，物料不變，無需多次標定

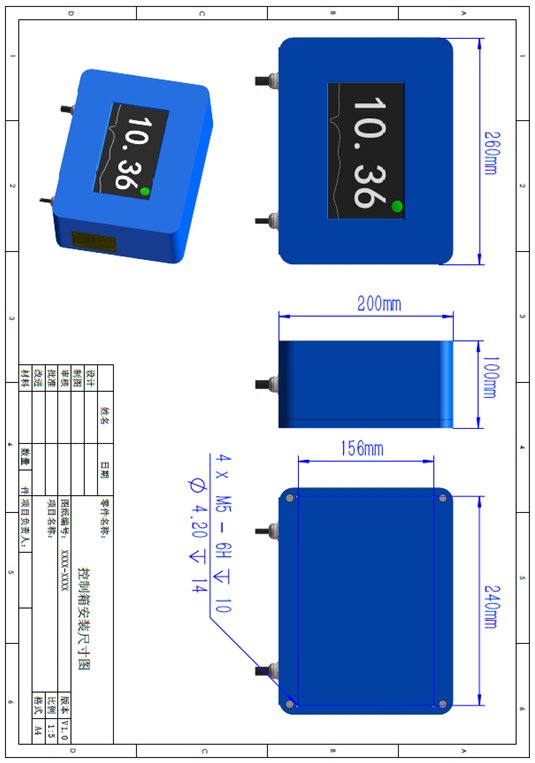

安裝方式和尺寸：
