杰曼科技GM8804C系列包裝稱重顯示器是針對工業現場涉及到動態稱重包裝、配料控制而專門開發的稱重控制儀表,可廣泛應用于飼料、塑膠、糧食等行業的稱重包裝配料場合。

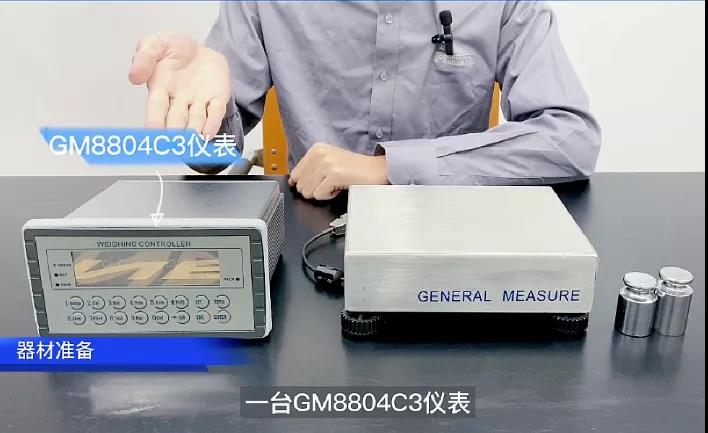

杰曼GM8804C系列稱重儀表標定的器材準備:
1)型號GM8804C3稱重儀表一臺;
2)秤臺(替代現場的料罐)一臺;
3)200g量程的砝碼2個。

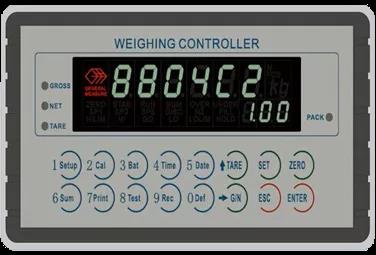

一、按鍵功能介紹
首先介紹涉及到GM8804C系列稱重儀表產品標定的幾個重要按鍵和對應的功能。
● 數字2-Cal-標定鍵:在稱重儀表非運行狀態下,短按此鍵可進入標定狀態;
● TARE-選擇鍵:用于主顯示的切換和具體參數的選擇;
● G/N-翻頁鍵:用于副顯示和參數項的切換,標定過程中可保持原設參數,直接進入下一步;
● ESC-退出鍵:用于退出儀表當前功能狀態;
● ENTER-確認鍵:用于確認儀表當前的功能;
● ZERO-清零鍵:用于清零數據。
二、標定(校秤)
GM8804C系列稱重儀表標定的四個步驟:
1) 進入標定界面;
2) 設置量程和精度;
3) 設置零點和增益點;
4) 檢查標定的準確性。
A.進入標定
首先給稱重儀表上電,等待稱重儀表自檢,確認自檢無誤后,接下來按數字2Cal鍵,進入標定密碼,輸入界面密碼默認6個0,當連續三次輸錯時,稱重儀表會顯示Erro4并鎖定,需要重新上電才可重新標定;輸入正確密碼后,按Enter鍵確認,此時主顯示會顯示CAL on 2秒鐘。
B.設置參數
設置單位、小數點、分度值及量程等參數,這些參數實際設置值,要根據實際運用現場進行適配選擇,接下來的為大家演示操作。
1) 進入標定界面后,主顯示為單位kg及t兩種可選(其他系列有g和lb可選),按選擇鍵TARE切換合適的單位,我們這里設為KG,按Enter鍵進入下一步;
2) 進入小數點設置界面。有不帶小數點和分別帶(1、2、3、4位小數點可選),按TARE選擇鍵選擇合適的小數點,接下來我們設置3位小數點,按Enter鍵進入下一步;
3) 進入最小分度值設置界面。有6種選擇(分別為1、2、5、10、20、50),此處我們按TARE鍵選擇1,按Enter鍵進入下一步;
4) 進入最大量程設置。實際應用現場中,計量斗所得稱得物料的最大重量值加上秤斗重量值,接近傳感器的最大量程時,可將此時的物料最大重量值設為最大量程,我們這里設置最大量程為1KG(注:其他系列還有傳感器靈敏度設置,默認為2mV/V,可根據實際傳感器靈敏度調整匹配),按Enter鍵進入下一步。
C.設置零點和增益點
1) 設置完最大量程后,主顯示為當前傳感器輸出毫伏數,可按ZERO鍵清零,加撤砝碼觀察毫伏數前后的吻合情況,可驗證傳感器的線性度,然后按Enter鍵或G/N鍵進入下一步;
2)當前進入零點標定,先清空秤體,此刻主顯示為傳感器零點信號值,帶STAB穩定燈,亮后記錄該值,可做無砝碼標定使用,按Enter鍵確認零點進入下一步;
3)當前進入增益標定主顯示為0,此刻往秤臺添加200g的砝碼,待STAB穩定燈亮后,主顯示為傳感器增益點信號值,按Enter鍵確認進入重量輸入界面,將當前砝碼重量值輸入即可,按Enter鍵確認進入下一步;
4)此刻副顯示為PAS,此刻我們按ESC鍵,選擇退出,稱重儀表主顯示顯示CAL End 的2秒后回到主界面;
D.檢查稱重儀表標定的準確性
1)放上合適重量的砝碼,觀察稱重儀表是否顯示砝碼重量(或誤差允許范圍內的重量),例如放置200g的砝碼,觀察稱重儀表是否接近200g。標定準確性驗證成功后,即標定完成;
