1、 介電強度和擊穿電壓的區別:
介電強度:是一種材料作為絕緣體時的電強度的量度. 它定義為試樣被擊穿時, 單位厚度承受的最大電壓,單位是:KV/mm或MV/m,. 介電強度越大, 它作為絕緣體的質量越好.介電強度也可稱為電氣強度。
擊穿電壓:是一種材料作為絕緣體時所能承受的最大電壓值,也就是擊穿破壞時的最大電壓值,單位是:KV
2、 如何選擇合適量程的電壓擊穿試驗儀:
在材料的標準要求里或者測試報告中,對材料的耐壓等級通常用介電強度來表示,即KV/mm,擊穿電壓和介電強度的關系可以用如下公式表示:
擊穿電壓值(KV)
介電強度(KV/mm)=------------------------------------------
試樣厚度
由如上公式可以得出結論,選擇多大量程的測試儀器,取決于試樣的厚度,即:
擊穿電壓值(KV)=介電強度(KV/mm)* 試樣厚度
由此公式所得出的擊穿電壓值是按照試樣厚度測試時的有效電壓值,所以得出擊穿電壓值后,在此電壓值得基礎上適當加寬些量程范圍比較合理,建議計算出擊穿電壓值后增加10KV—20KV
3、 同等電壓量程不同功率的電壓擊穿試驗儀的區別:
A:在測試規程和測試標準中,的測試數據是擊穿電壓值,而對儀器的輸出電流沒有要求時,可以不用考慮設備的容量值,只關注設備的量程即可,對測試數據沒有影響
B:在有些測試標準或測試要求中,必須要求儀器滿足最大輸出電流是多少,對此在選擇儀器量程的同時,需要關注變壓器的容量值(即功率KVA)
C:輸出電流、電壓值及功率之間的關系用如下公式表示:
變壓器容量(KVA)
輸出電流(MA)=----------------------------------------------
電壓量程(KV)
如何選擇合適的測試電極:
測試電極的規格有很多,針對不同材料和規格選擇不同的電極尺寸,具體根據材料測試所要求的測試標準,如果標準里沒有特殊要求,通常測試板材類的材料時使用最多的測試電極是等徑和不等徑電極。
4、 在空氣中和在油中做電壓擊穿試驗有什么區別:
A:測試介質空氣—是指把被測試樣和電極放置在空氣中做耐壓和擊穿實驗
B;測試介質油----是指把被測試樣和電極*放置在油中做耐壓和擊穿實驗,通常使用25#變壓器油做試驗介質
C:無論在空氣中還是在油中做實驗對測試數據沒有影響,如果被測樣品沒有特殊要求通常默認在空氣中做實驗,有兩種情況需要在油中做實驗,一是標準里有規定,必須在油中做實驗,二是在空氣中做實驗時,被測試樣出現爬電、釋放電火花而導致無法擊穿時必須放置在油中做實驗

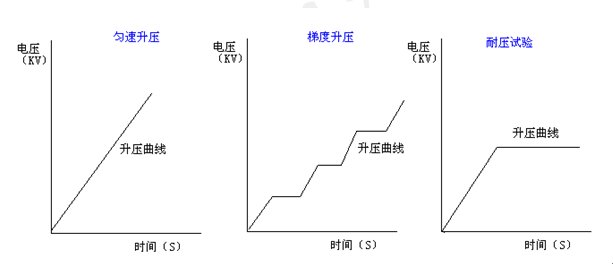

5、 電壓擊穿試驗方式-勻速升壓、梯度升壓和耐壓試驗之間的區別:
可以用如下升壓曲線圖來表示
6、 安裝電壓擊穿試驗儀注意事項:
A:要求安裝地點必須有良好的接地
B:空氣濕度不宜過大
C:要求配備不小于16A的插排一個
D:空氣開關:DDJ-50KV以下不小于25A,DDJ-100KV以下不小于32A
