滿足標準:GB/T 1408-2006 絕緣材料電氣強度試驗方法
GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗
GB/T3333 電纜紙工頻電壓擊穿試驗方法
HG/T 3330絕緣漆漆膜擊穿強度測定法
GB/T 12656 電容器紙工頻電壓擊穿試驗方法
ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法. … … …
一、適用范圍及功能
主要適用于固體絕緣材料(如:塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件)在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓的測試。

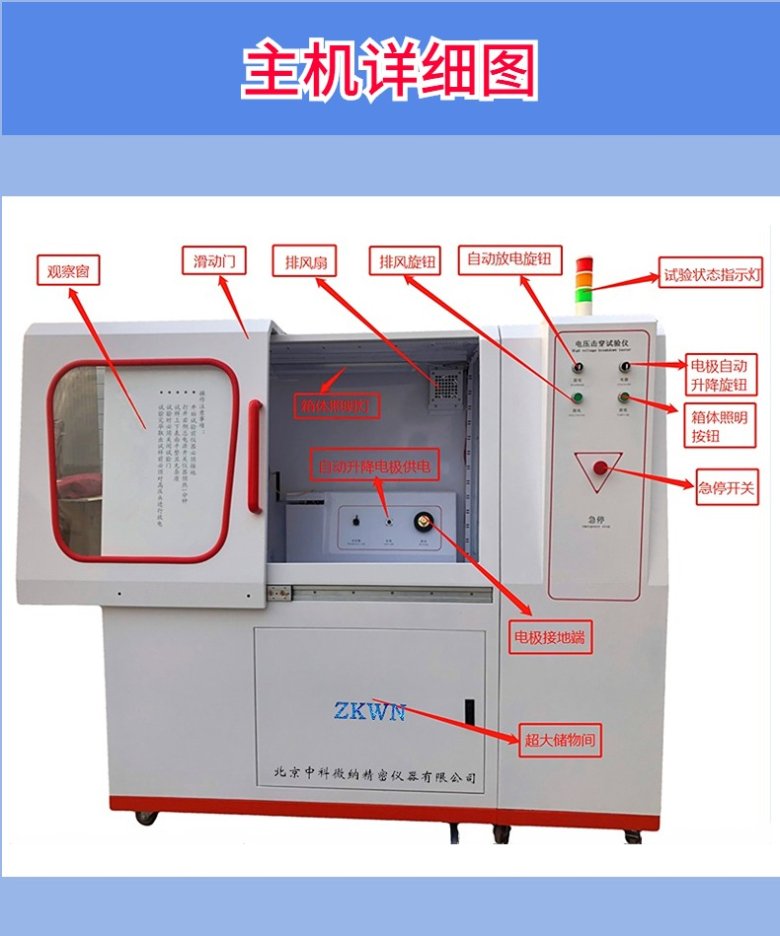

二、系統組成:
控制模組:本儀器由電腦上位機軟件控制,是我公司自主研發的全新第三代介電強度檢測儀器,本儀器核心控制系統是通過西門子PLC控制,數據采集部分由西門子數字量集成模塊完成,和電腦通訊數據采集由光電隔離線完成,有效解決試驗過程中的抗干擾問題,電壓采集和電流采集由高精度傳感器完成。

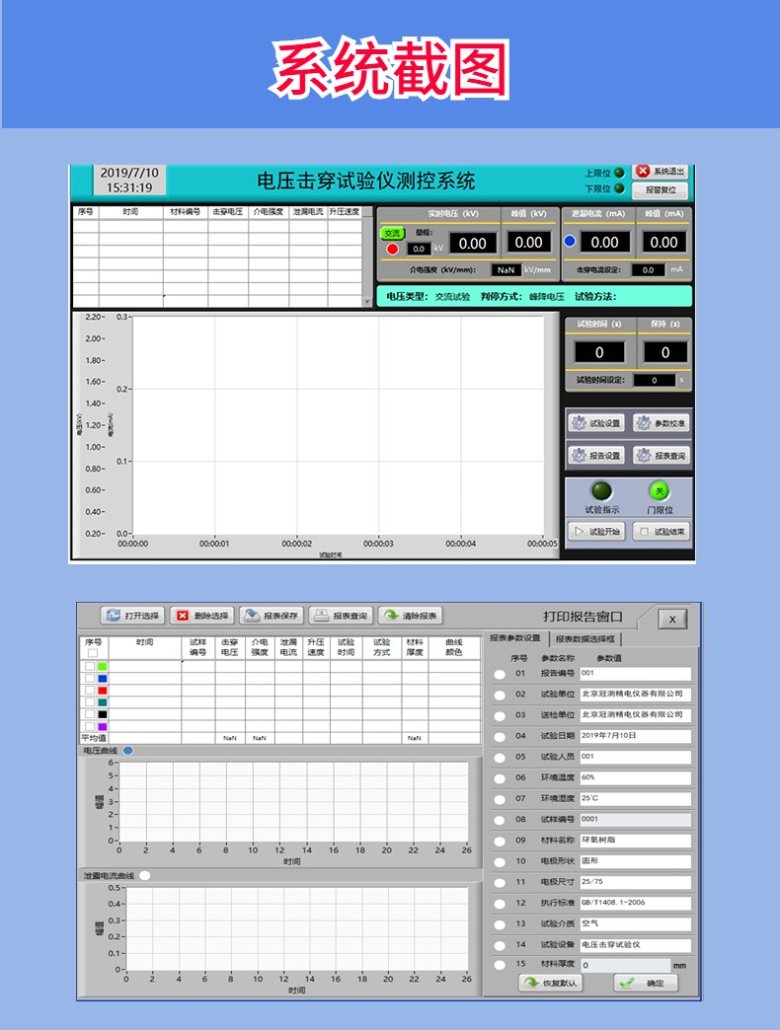

調壓模組:本模組主要應用于調壓,可以對升壓速率進行調節,有高壓歸零限位及高壓升壓限位。主要硬件組成有調壓器、電機等部件組成。軟件操作使用方便,能夠?qū)崟r(shí)顯示升壓曲線、泄露電流動態曲線,同時升壓速率無級可調,可以根據自己的需要進行升壓速率調節,使升壓速率真正做到勻速、準確,擊穿后自動判停,自動記錄測試結果,顯示試驗數據,判斷準確,并可保存,分析,打印試驗數據。
高壓模組:本模組主要是通過高壓發生器,使電壓從低壓按照設定的升壓速率進行升壓,核心部件主要由變壓器及配套的抗干擾配件組成。
試驗?zāi)=M:本部分主要有配套的試驗電極、試驗油槽、試驗支架組成,可根據用戶需要,在高溫試驗環境中進行。
