大電流溫升試驗機采用PLC與觸摸屏控制系統,實現的全自動大電流檢測設備。該發生器能夠?qū)崿F(xiàn)最大1000A電流輸出,2路溫度采集1路溫度控制。能夠?qū)⒉杉臏囟扰c電流使用曲線圖的方式進行顯示。設備具有完善的保護措施,能夠?qū)崿F(xiàn)長時間無人職守測試。
產品用途
大電流溫升試驗機采用PLC與觸摸屏控制系統,實現的全自動大電流檢測設備。該發生器能夠?qū)崿F(xiàn)最大1000A電流輸出,2路溫度采集1路溫度控制。能夠?qū)⒉杉臏囟扰c電流使用曲線圖的方式進行顯示。設備具有完善的保護措施,能夠?qū)崿F(xiàn)長時間無人職守測試。
設備結構
1、交流發生裝置:采用內部整流實現最大1000A交流輸出,且電流大小可以自由設置并自動升壓。
2、電流大小控制:輸出電流采用電壓模擬量信號控制,電流輸出精度±1%。
3、電流采集:電流采集方式為電流互動感器采集,將采集的電流數值轉換成小電流信號傳送給PLC
4、電壓采集:電壓采集用電壓變送器將電壓信號轉換成小電流信號傳送給PLC
5、保護電流:保護電流用保護設備在運行過程中因意外造成設備內部電路中電流過大致使設備內部部件損壞。保護電流互感器將采集到的電路中的強電流信號轉換成掉電流信號傳送給PLC
6、加溫裝置:采用加熱管來給整個設備加熱,并用循環風扇來保證設備內部整個空間的溫度均勻。
7、溫度傳感器1:采集試驗箱內的環境溫度信號轉換成小電流信號傳送給PLC
8、溫度傳感器2:采集試驗試樣的溫度信號轉換成小電流信號傳送給PLC
9、控制部分:整個設備的控制部分為西門子PLC,PLC采集一個直流發生器的電流與電壓信號轉換來的信號與設備電路中的電流信號,并盡心信號處理并發送命令來控制整個設備的運行。
10、顯示操作部分:15寸高清觸摸屏,

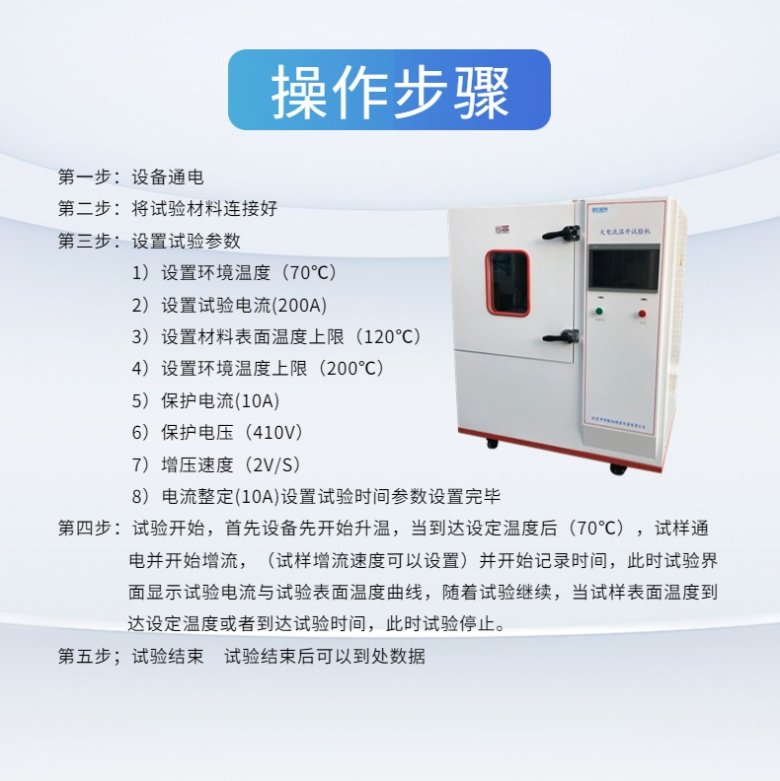

a)進入界面需要輸入密碼才能進入操作系統對設備進行操作。
b)進入界面后可以試驗溫度,試驗電流以及試驗時間的設定
c)試驗主界面顯示試樣溫度與電流的曲線
