設備用于測試碳滑板上部碳在通電狀態下與導線之間摩擦產生的損耗,碳滑板在額定電流、電壓下高速運動與靜止的導線相對運動,并規定碳滑板與導線的接觸力;當達到設定里程數值后,設備自動停止;此時可以觀察碳滑板的磨損程度來確定碳滑板的耐磨性能要求。
使用環境
1、海拔高度:≤1000m
2、環境溫度:-30~40℃;
3、環境濕度:≤85%R.H.;
4、大氣壓力:80~120kPa;
5、供電電源:220±10%VAC / 5 0±0.5Hz / 20KW
6、環境要求:設備四周60cm空間距離,附近沒有強電磁輻射源,無可燃性氣體、粉塵或混合的環境下使用。
7、耐地震能力:地面水平加速度:3m/s2;地面垂直加速度:1.5m/s2;
8、接地電阻:<1Ω
9、安裝地點:室內
10、設備尺寸:長1500毫米寬1000毫米高1700毫米(僅供參考,實際尺寸以實物設計完畢后的尺寸為準)
11、設備重量:600千克

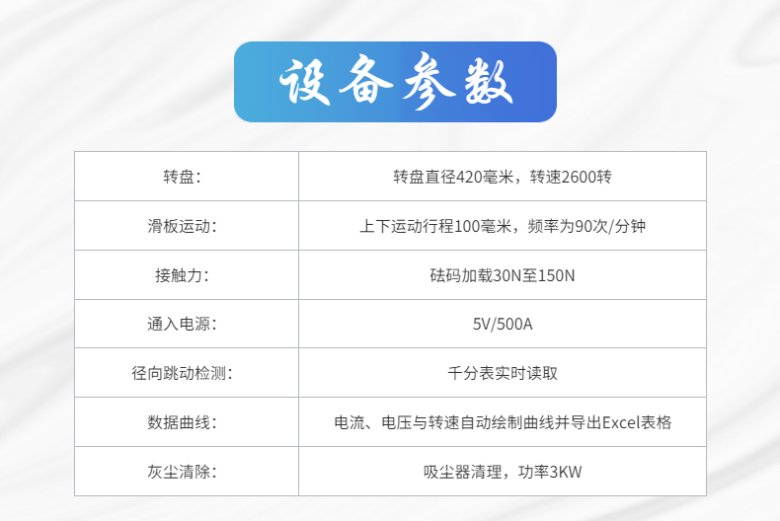

主要技術要求
1.碳滑板的固定夾具:碳滑板靜止放置,固定支架材質鋁合金,固定架通過螺絲碳滑板上下放置。
2.碳滑板上下運動:碳滑板的上下運動采用伺服電機旋轉運動轉換為往復運行,碳滑板的上下運動行程以及上下運動頻率可以設定,滿足往復行程100毫米(200千米/小時≈3334米/分鐘 3334/40≈84)
3.碳滑板與導線接觸力:碳滑板與導線接觸力通過吊裝砝碼來實現,接觸力為30到150N之間。
4.導線旋轉運動:旋轉運動采用10KW伺服電機通過聯軸器直接與轉盤連接,轉盤直徑420毫米,轉速2600轉/分鐘
5.通入電流:設備通入的電流采用調壓器與大電流發生器實現不同電流的測試(交流)大電流發生器參數:輸入220V輸出5V,500A,容量3KVA
6.電流的調節:電流調節采用伺服電機帶動,自由設置通入電流數值。
7.導線修正:設備配有導線表面修復清理功能,采用氣動裝置帶動鑲有砂布的裝裝置的機構與導線接觸來清理并修成導線
8.導線徑向跳動檢測:轉盤上帶有刻度0-360度,千分表與轉盤的導線接觸,轉盤的旋轉的跳動通過千分表來反應出來
9.設備控制:設備通過PLC來控制,設備操作與顯示通過電腦來實現
10.設備操作:電壓、電流與轉速實時顯示有電腦來完成,并通過計算繪制實時曲線,測試完畢后可以導出EXCEL表格,即表格為每個時刻對應的電壓、電流與轉速。
11.吸塵裝置:在試驗過程中磨損產生的灰塵通過吸塵器將灰塵清理掉
