国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

目前在增材制造領(lǐng)域針對動態(tài)沖擊應(yīng)用的三個主要研究方向包括：（i）理解和優(yōu)化增材制造零件的加工-微觀結(jié)構(gòu)-性能關(guān)系 (ii) 開發(fā)多材料組件；(iii) 幾何優(yōu)化設(shè)計以增強動態(tài)沖擊應(yīng)用性能的前景。其中，Ti6Al4V 合金是輕型裝甲的主要候選材料，也是研究最多的增材制造材料之一。

增材制造缺陷（例如氣孔、小孔或未熔合空隙）是增材制造部件的其他主要特征，這些特征對動態(tài)特性至關(guān)重要。它們的形成取決于工藝參數(shù)、構(gòu)建策略和原料材料的質(zhì)量。

未融合缺陷和孔隙率在失效中是主要原因，此外，孔隙/缺陷的空間排列在整體動態(tài)響應(yīng)中也很重要，需要最大限度地減少 AM-增材制造缺陷以獲得足夠的材料抗沖擊能力。

而熱等靜壓（HIP）有望在這方面發(fā)揮重要作用，熱處理后的樣品顯示出強度增加，延展性略有降低，通過孿晶變形的傾向降低。

目前除了 Ti6Al4V，還有其他金屬材料被研究用于AM-增材制造裝甲潛力。例如，研究發(fā)現(xiàn)3D打印的Ti6.5Al1Mo1V2Zr 合金中 α 相的形態(tài)和晶體織構(gòu)的影響，并將 HSR 延展性的輕微增加和強度的降低與 α 相體積分數(shù)的增加和 α- 中孿晶的形成聯(lián)系起來。

? 3D科學谷白皮書

報道說，與鍛造不銹鋼相比，AM-增材制造的304L不銹鋼在壓縮和拉伸方面表現(xiàn)出更高的強度，但在 500-3000 s-1 的應(yīng)變速率范圍內(nèi)拉伸下的延展性較低。構(gòu)建方向?qū)π阅苡绊懙囊恍┷E象是可見的，但不是決定性的。

▲ 不銹鋼材料

? 3D科學谷白皮書

其他合金也被通過增材制造用于潛在的抗沖擊應(yīng)用，有研究探索了AM-增材制造高強度馬氏體時效鋼的 HSR 和抗沖擊性能。研究強調(diào)了熱處理的主要有害影響，它使強度增加了一倍，但大大降低了母材的延展性。

此外，還有研究探索了另一種常見的AM-增材制造合金 - AlSi10Mg - 作為抗沖擊裝甲候選者的潛力。該研究指出，AM AlSi10Mg 可能會由于熔池邊界中的硅偏析而產(chǎn)生脆性，并且可能需要探索相應(yīng)的后處理，以確保動態(tài)性能不會受到不利影響。

AM-增材制造陶瓷在抗沖擊應(yīng)用方面也受到關(guān)注。例如，與傳統(tǒng)生產(chǎn)（燒結(jié)）的對應(yīng)物相比，AM-增材制造的氧化鋁表現(xiàn)出相似的微觀結(jié)構(gòu)和機械性能，盡管孔隙率和硬度變化很小，但兩種條件的保護能力大致相當。還應(yīng)注意，氧化鋁的銅摻雜導(dǎo)致失效機制發(fā)生巨大變化，需要小心維護陶瓷鎧裝的化學成分，對于陶瓷增材制造來說，精確控制制造過程是十分重要的。

通過多材料增材制造 (MMAM) 實現(xiàn)的多材料能力和空間自由度的結(jié)合，為探索 抗沖擊應(yīng)用提供了強大的工具。然而，迄今為止，該領(lǐng)域的進展是溫和的。例如，部分通過3D打印技術(shù)構(gòu)建的混合 Ti6Al4V 陶瓷結(jié)構(gòu)的 ME 高達 2.0。其他的混合材料包括(i) M300 馬氏體時效鋼/316L 不銹鋼；(ii) 420不銹鋼/A356鋁合金；(iii) 17–4 PH 鋼/A356 鋁合金；(iv) Tethonite 陶瓷/A356 鋁合金。第一種配置是通過直接能量沉積 (DED) 3D打印技術(shù)生產(chǎn)的，而后三種通過增材制造和鑄造的組合來生產(chǎn)具有基于螺旋體幾何形狀的材料。

M300/316L 材料顯示出良好的抗穿透性，但仍不及市售 AR400 鋼板的彈道性能，部分原因可能是由于許多制造缺陷和形成的富 (Ti, Al) 金屬間化合物結(jié)構(gòu)體。

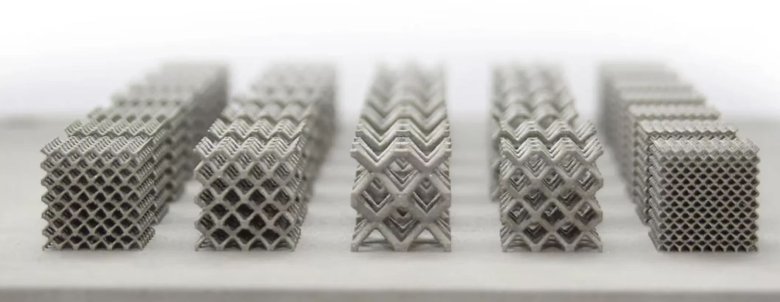

基于 Gyroid 螺旋結(jié)構(gòu)及其他輕量化結(jié)構(gòu)的混合材料也提供了令人印象深刻的結(jié)果，不過作為制造過程的副作用，材料之間缺乏連續(xù)的界面是很明顯的，實際上導(dǎo)致結(jié)構(gòu)高度多孔并且容易過早失效。需要對材料間界面和制造過程進行更精確的控制，以實現(xiàn) MMAM 在該領(lǐng)域的潛力。

總體而言，盡管取得了一些顯著的有希望的結(jié)果，但關(guān)于增材制造用于抗沖擊和彈道裝甲的公開研究數(shù)量相當有限。限制似乎是由于幾個因素造成的，包括增材制造方法的相對新穎性、對增材制造材料中的加工-微觀結(jié)構(gòu)-性能關(guān)系缺乏正確和深入的理解，以及此類研究通常具有專有和機密性質(zhì)。盡管如此，該領(lǐng)域的未來研究方向還是很明顯的。

未來研究方向

鑒于鈦合金在未來輕型裝甲應(yīng)用以及增材制造相關(guān)研究中的主導(dǎo)地位，大部分增材制造防彈保護研究可能都集中在這種材料系統(tǒng)上。如前所述，結(jié)構(gòu)和機械性能的各向異性似乎是與這些增材制造材料的機械和彈道性能的預(yù)測和評估相關(guān)的主要問題之一。

最近，研究表明，AM-增材制造的各向異性可以通過促進柱狀等軸轉(zhuǎn)變 (CET) 部分或完全減輕，例如，通過原位超聲處理。另一種方法是設(shè)計一種全新的AM-增材制造合金，在凝固過程中熱力學促進 CET 并降低結(jié)構(gòu)各向異性。

仍需要大量的研究工作來清楚地了解與AM-增材制造鈦合金的微觀結(jié)構(gòu)特征相關(guān)的潛在現(xiàn)象（特別是晶粒尺寸、相組成和形態(tài)、結(jié)晶和制造缺陷、變形機制、結(jié)晶織構(gòu)、孔隙率等）對它們在 HSR 負載下的性能的影響。

鋁合金，例如 6xxx 和 7xxx 系列（傳統(tǒng)鋁裝甲候選），目前在 AM-增材制造加工過程中面臨挑戰(zhàn)。具體而言，AM-增材制造過程中的高冷卻速率與沿熔池邊界的收縮和熱應(yīng)力的積累有關(guān)，這會導(dǎo)致微裂紋和較差的機械性能 。在這些問題得到緩解之前，這種合金不太可能成為增材制造彈道裝甲的合適候選者。

孿晶和相變誘導(dǎo)塑性（TWIP 和 TRIP）鋼一直是 AM-增材制造加工彈道裝甲研究的重點。由于這些鋼具有高延展性和應(yīng)變硬化的獨特組合，因此它們可能對能量吸收應(yīng)用（包括防彈保護）具有一定的應(yīng)用潛力。應(yīng)該注意的是，僅靠高硬度不足以確保高彈道性能，因為它會導(dǎo)致過度開裂 。然而，目前的研究結(jié)果表明，AM-增材制造鋼可以實現(xiàn)所需的高硬度，但需要更準確地評估此類材料的 HSR 行為和彈道性能，以擴大這項研究。

此外，陶瓷增材制造研究正朝著高性能機械超材料的設(shè)計和制造方向發(fā)展。
