国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

1.背景

隨著新能源汽車的快速發(fā)展，消費(fèi)者對(duì)電動(dòng)汽車（EV）的充電時(shí)間和續(xù)航里程有越來越高的要求。電池快充技術(shù)已經(jīng)成為動(dòng)力電池企業(yè)參與未來市場(chǎng)競(jìng)爭(zhēng)的核心競(jìng)爭(zhēng)力，正在快速迭代創(chuàng)新。明確限制快充的因素有助于促進(jìn)電池技術(shù)的創(chuàng)新和發(fā)展，可以為新材料的開發(fā)、新工藝的探索以及電池設(shè)計(jì)、電池系統(tǒng)的優(yōu)化提供指導(dǎo)和啟示，推動(dòng)鋰離子電池快充技術(shù)的進(jìn)步和創(chuàng)新。

2.限制因素

限制鋰離子電池快充性能的因素主要有以下幾個(gè)方面：

（1）材料因素：鋰離子電池在充電時(shí)，Li+從正極經(jīng)過電解液傳輸?shù)截?fù)極。在這個(gè)過程中，Li+的傳輸路徑主要包含：1）Li+在正極材料中的擴(kuò)散；2）Li+通過正極/電解質(zhì)界面（CEI）擴(kuò)散；3）Li+在CEI被溶劑分子溶劑化；4）溶劑化Li+在電解質(zhì)中的擴(kuò)散與遷移；5）Li+在負(fù)極/電解質(zhì)界面（SEI）處的去溶劑化；6）Li+穿過SEI進(jìn)入負(fù)極；7）Li+在負(fù)極中的擴(kuò)散[1-2]。因此，正負(fù)極材料、電解液、隔離膜、電池結(jié)構(gòu)等都會(huì)影響電池的快充性能。

（2）環(huán)境因素：首先，環(huán)境溫度對(duì)鋰離子電池的快充性能有顯著影響。在低溫環(huán)境下，鋰離子電池的電解液粘度增加，離子傳導(dǎo)速度變慢，電池內(nèi)部的電化學(xué)反應(yīng)速率降低，導(dǎo)致充電過程中電池內(nèi)阻增加，從而影響快充性能[3]。并且低溫環(huán)境下Li+的擴(kuò)散速率降低，充電速度變慢。同時(shí)，低溫環(huán)境下電池的可用容量也會(huì)減少，從而影響續(xù)航能力。而在高溫環(huán)境下，鋰離子電池的內(nèi)部化學(xué)反應(yīng)速度加快，這有助于提高充電速度。然而，高溫環(huán)境下電池的散熱問題變得突出，如果熱量控制不當(dāng)，可能會(huì)導(dǎo)致電池過熱、膨脹等安全問題。在極端情況下，電池溫度超過安全閾值時(shí)，可能會(huì)引起熱失控。因此，為了實(shí)現(xiàn)鋰離子電池的快充，需要在適當(dāng)?shù)臏囟确秶鷥?nèi)進(jìn)行充電。一些電動(dòng)汽車的電池組中設(shè)有加熱或冷卻系統(tǒng)，以保證電池在最佳的溫度范圍內(nèi)工作。同時(shí)，充電設(shè)備中也應(yīng)有過溫保護(hù)功能，以防電池過熱。其次，電池制造過程中的環(huán)境濕度也會(huì)影響鋰離子電池的快充性能。如果環(huán)境濕度過高，電池內(nèi)部的水分含量更高，可能會(huì)導(dǎo)致電池內(nèi)部短路或氧化還原反應(yīng)的發(fā)生，從而影響電池的性能和壽命。因此，在電池制造時(shí)需要保持干燥的環(huán)境，避免高濕度的影響。此外，電池制造過程中的環(huán)境氣體成分也是需要考慮的因素。如果氧氣或二氧化碳濃度過高，可能會(huì)與電池內(nèi)部的化學(xué)物質(zhì)發(fā)生反應(yīng)，從而影響電池的性能和壽命。在電池制造時(shí)需要保持環(huán)境的通風(fēng)良好，避免高濃度有害氣體的影響。

（3）充電方式：采用何種充電方式（如恒流充電、恒壓充電、脈沖充電等）也會(huì)影響電池的快充性能。首先，恒流充電是通過保持恒定的電流強(qiáng)度對(duì)電池進(jìn)行充電。恒流充電的優(yōu)點(diǎn)控制簡(jiǎn)單，高倍率充電速度較快，但由于電池的端電壓隨著充電的進(jìn)行逐漸升高，因此恒流充電不適用于長(zhǎng)時(shí)間充電。此外，恒流快充充電可能導(dǎo)致電池過熱和過充等問題，影響電池的效率和壽命。其次，恒壓充電是通過保持恒定的電壓對(duì)電池進(jìn)行充電。一般地，常常采用先恒流充電至截止電壓，然后再采用恒壓充電方式消除電池內(nèi)鋰離子濃度分布不均勻的情況。恒壓充電的優(yōu)點(diǎn)是適用于長(zhǎng)時(shí)間充電，但由于電池的電流隨著充電的進(jìn)行逐漸減小，因此恒壓充電的充電速度較慢。恒壓充電會(huì)使材料容量利用率更高，脫鋰嵌鋰程度更大，可能導(dǎo)致電池內(nèi)部材料損傷等更嚴(yán)重的情況，影響電池的效率和壽命。脈沖充電是通過間歇性的快速充電和短時(shí)間的停充來實(shí)現(xiàn)對(duì)電池的快速充電。脈沖充電可以緩解電池的極化現(xiàn)象和內(nèi)阻增加的問題，從而提高電池的充電速度和效率。最后，許多研究提出多階段恒流充電可以減緩電池的老化同時(shí)減少充電時(shí)間。這些研究的目的通常是減少產(chǎn)熱，避免析鋰或者減少機(jī)械應(yīng)力。多階段恒流充電包含了兩步或多步的恒流階段，后伴隨著一個(gè)恒壓階段。由于開始充電的負(fù)極電位不容易下降到析鋰電位，因此早期的恒流階段電流較大，有助于提升鋰離子電池的充電速度。

（4）析鋰影響：析鋰是指在快充過程中，Li+在負(fù)極表面形成鋰金屬的過程。首先，析鋰會(huì)導(dǎo)致電池容量的衰減。當(dāng)鋰金屬在負(fù)極表面沉積時(shí)，會(huì)占據(jù)更多的體積，導(dǎo)致負(fù)極結(jié)構(gòu)的變化和容量的減少，限制了電池的能量密度和充電能力，使充電速率降低。其次，鋰金屬的沉積會(huì)導(dǎo)致SEI膜的不斷形成，這會(huì)增加電池內(nèi)部的電阻。此外，鋰枝晶生長(zhǎng)被認(rèn)為是較差的界面副反應(yīng)[4]，如果鋰枝晶刺破隔膜到達(dá)正極，電池會(huì)發(fā)生內(nèi)短路從而使電池快速產(chǎn)熱。如果熱量控制不當(dāng)，可能導(dǎo)致電池過熱、膨脹和熱失控問題，進(jìn)一步限制了快充的應(yīng)用。綜上，析鋰是影響鋰離子電池快充性能的重要因素。

（5）制造工藝：制造工藝不僅決定了電池的結(jié)構(gòu)和性能，還影響了電池的安全性和壽命。首先，電極的制備工藝對(duì)快充性能有重要影響。電極的顆粒大小、分布和孔隙率都會(huì)影響鋰離子的傳輸速度和嵌入/脫出效率。較小的電極顆?？梢蕴峁└蟮谋缺砻娣e，縮短鋰離子的傳輸路徑，提高嵌入/脫出速度，有利于快充性能的提升。其次，隔膜的厚度和孔隙率也會(huì)影響快充性能。較薄的隔膜和適當(dāng)?shù)目紫堵士梢越档蛢?nèi)阻，提高鋰離子的傳輸效率，有利于快充的實(shí)現(xiàn)。同時(shí)，隔膜的強(qiáng)度和熱穩(wěn)定性也須得到保證，以確保電池的安全性和穩(wěn)定性。最后，電池的裝配工藝也會(huì)影響快充性能。合理的電池結(jié)構(gòu)設(shè)計(jì)、裝配工藝以及各部件的組裝方式都會(huì)影響電池的整體性能和安全性。例如，電池內(nèi)部的導(dǎo)電劑分布均勻與否、集流體與活性物質(zhì)之間的接觸情況等都會(huì)影響電子和離子的傳輸效率，從而影響快充性能。為了提高快充性能，需要優(yōu)化電極制備、隔膜選擇、電池結(jié)構(gòu)和裝配工藝等關(guān)鍵環(huán)節(jié)。這需要先進(jìn)的制造設(shè)備和精細(xì)的工藝控制，以確保電池的一致性和可靠性。

（6）安全因素：快充技術(shù)需要考慮到電池的安全性，如避免過熱、過充、過放等問題，這些因素也可能影響到電池的快充性能。

總的來說，鋰離子電池快充性能的影響因素是多方面的，包括材料、充電環(huán)境、充電方式、析鋰、制造工藝以及安全因素等。為了提高鋰離子電池的快充能力，需要優(yōu)化充電策略，控制充電電流和電壓的變化，使其在析鋰窗口內(nèi)合理地波動(dòng)。

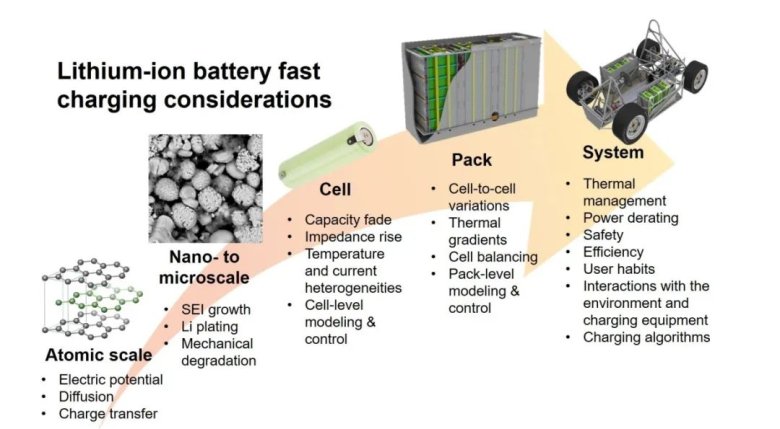

 圖1.不同層級(jí)下影響鋰離子電池快速充電的因素[5]

3.析鋰窗口測(cè)試方法

傳統(tǒng)的方法是通過拆解滿充電芯，觀察負(fù)極表面是否有灰白色鋰沉積出現(xiàn)。但是拆解法是一種非原位的方法，一方面對(duì)電芯造成了不可逆的損壞，另一方面也只能判斷大概的析鋰倍率或者溫度，不能得到準(zhǔn)確的析鋰窗口。此外，原位光學(xué)成像技術(shù)也可用于析鋰表征，可以直接對(duì)鋰離子沉積過程和生長(zhǎng)形貌進(jìn)行動(dòng)態(tài)觀測(cè)和分析，但其存在對(duì)電池有特殊結(jié)構(gòu)要求、分辨能力差、無法定量分析等缺點(diǎn)。三電極檢測(cè)負(fù)極電位：當(dāng)負(fù)極電位低于某個(gè)電位如0V(vs Li+/Li)時(shí)，負(fù)極發(fā)生鋰沉積。通過電池中的參比電極檢測(cè)負(fù)極電位可以獲得不同工作條件對(duì)負(fù)極析鋰的影響，但是三電極的組裝需注意參比電極的選取和參比電極的放置位置，兩者會(huì)直接影響負(fù)極電位獲取的準(zhǔn)確性和重現(xiàn)性。為解決傳統(tǒng)方法的局限性，元能科技（廈門）有限公司利用自主研發(fā)的原位膨脹分析儀（SWE）對(duì)不同充電倍率下電芯膨脹厚度進(jìn)行定量評(píng)估，可以判斷電芯在不同充電倍率下的析鋰電壓和SOC窗口，給研發(fā)人員制定快速充電策略提供了新方法。

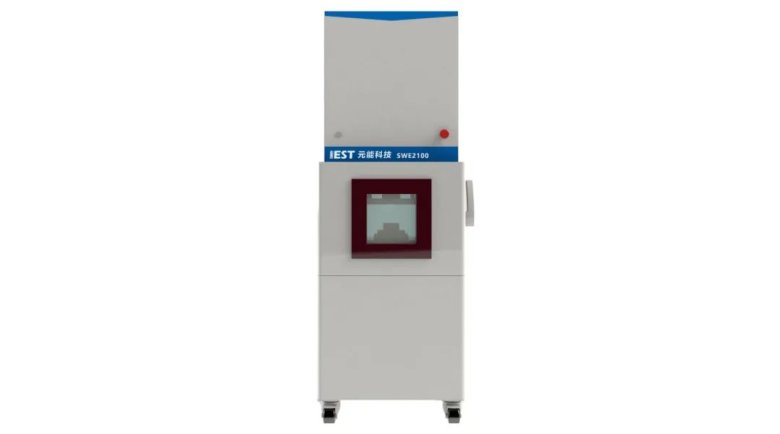

圖2.原位膨脹分析儀示意圖

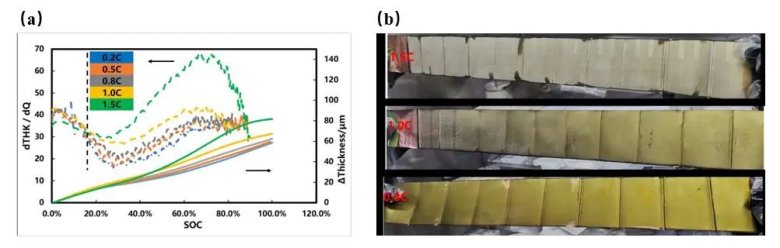

 圖3.不同充電倍率的膨脹厚度曲線(a)和滿充拆解極片(b)

采用不同的充電倍率對(duì)電池進(jìn)行充電，從圖3(a)可明顯看出，1C和1.5C倍率膨脹厚度曲線在充電至大約15%SOC時(shí)，與其它三種倍率膨脹厚度曲線開始產(chǎn)生“分叉”現(xiàn)象，推測(cè)隨著充電倍率的增大，電池極化增大，負(fù)極表面發(fā)生析鋰，從而導(dǎo)致電芯膨脹速率的加速。為驗(yàn)證電芯是否有析鋰，對(duì)滿充后的電芯進(jìn)行拆解觀察負(fù)極表面，如圖3(b)所示，1.5C倍率滿充時(shí)，負(fù)極極片表面全部呈現(xiàn)灰白色，1C倍率滿充時(shí)，負(fù)極極片表面部分位置呈現(xiàn)灰白色，說明兩者都存在不同程度的析鋰，而0.8C倍率以下滿充的負(fù)極極片呈現(xiàn)金黃色，未見析鋰現(xiàn)象。充電倍率決定了單位面積負(fù)極材料上的鋰離子通量。當(dāng)Li+在負(fù)極內(nèi)的固相擴(kuò)散過程較慢（例如當(dāng)溫度過低、荷電狀態(tài)較高或Li+在該材料中擴(kuò)散需要克服較大的活化能），而充電電流密度過大時(shí)，負(fù)極表面就會(huì)不斷累積鋰離子，負(fù)極電位不斷變負(fù)，得到電子之后發(fā)生析鋰反應(yīng)。當(dāng)鋰嵌入石墨之后，材料本身的體積膨脹約10%，考慮到極片本身具有多孔的結(jié)構(gòu)，實(shí)際極片厚度的膨脹率更低。而當(dāng)石墨極片表面析出松散的鋰沉積層，極片厚度變化率更大，根據(jù)以上膨脹曲線和拆解析鋰狀態(tài)實(shí)驗(yàn)結(jié)果可知通過比較不同倍率的電池膨脹曲線，可以快速判斷析鋰的充電倍率和SOC范圍。

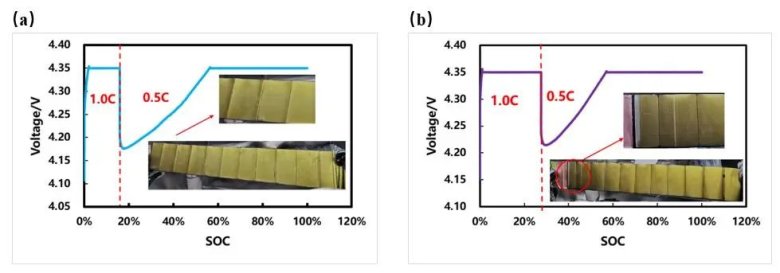

 圖4.階梯倍率充電未析鋰(a)和析鋰(b)電芯充電曲線及拆解圖片

為進(jìn)一步驗(yàn)證析鋰開始發(fā)生的SOC，我們進(jìn)行了兩組不同倍率階梯充電實(shí)驗(yàn)，分別在厚度膨脹曲線出現(xiàn)拐點(diǎn)的前后轉(zhuǎn)換為更小倍率充電：一組電芯在1C恒流充電至約15.7%SOC后轉(zhuǎn)0.5C充電至滿電（如圖4(a)），另一組電芯采用1C恒流充電至約27.4%SOC后轉(zhuǎn)0.5C充電至滿電（如圖4(b)）。拆解電芯后發(fā)現(xiàn)27.4%SOC后換倍率的負(fù)極表面出現(xiàn)輕微析鋰，充電至15.7%SOC后換倍率的負(fù)極表面無析鋰。這說明1C倍率充電時(shí)的析鋰SOC發(fā)生在15.7%~27.4%之間，對(duì)比圖3(a)，與1C膨脹厚度曲線斜率開始發(fā)生分叉時(shí)對(duì)應(yīng)的SOC位置基本一致。鋰離子在石墨顆粒內(nèi)的固相擴(kuò)散系數(shù)與材料的荷電狀態(tài)有關(guān)，隨著SOC變化，當(dāng)固相擴(kuò)散系數(shù)比較低時(shí)就更容易出現(xiàn)析鋰現(xiàn)象。該無損析鋰檢測(cè)方式可以快速確定電池充電時(shí)的析鋰SOC窗口，為制定快充充電策略提供有效指引。

4.參考文獻(xiàn)

[1].Qixin Gao, Jingteng Zhao, Guoxing Li. Research progress on fast-charging lithium-ion batteries. Energy Storage Science and Technology, 2023, 12: 2166-2184.

[2].Guoxing Li. Regulating mass transport behavior for high-performance lithium metal batteries and fast-charging lithium-ion batteries. Advanced Energy Materials, 2021, 11:202002891.

[3].Chandrasekaran R. Quantification of bottlenecks to fast charging of lithium-ion-insertion cells for electric vehicles. Journal of Power Sources, 2014, 271: 622-632.

[4].Waldmann T, Hogg B I, Wohlfahrt-Mehrens M. Li plating as unwanted side reaction in commercial Li-ion cells-A review. Journal of Power Sources, 2018, 384: 107-124.

[5].Anna Tomaszewska, Zhengyu Chu, Xuning Feng, Simon O’Kane, Xinhua Liu, Jingyi Chen, Chenzhen Ji, Elizabeth Endler, Ruihe Li, Lishuo Liu, Yalun Li, Siqi Zheng, Sebastian Vetterlein, Ming Gao, Jiuyu Du, Michael Parkes, Minggao Ouyang, Monica Marinescu, Gregory Offer, Billy Wu. Lithium-Ion Battery Fast Charging: A Review. eTransportation. 2019, 1: 100011.
