国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

鋰電正負(fù)極漿料是由活性物質(zhì)、導(dǎo)電劑、粘結(jié)劑分散于溶劑中形成的固液兩相混合體系。理想的電極漿料應(yīng)該滿足以下要求：（1）活性物質(zhì)和導(dǎo)電劑顆粒團(tuán)聚體盡可能分散；（2）打開(kāi)導(dǎo)電劑長(zhǎng)鏈，進(jìn)一步分散鏈狀導(dǎo)電劑；（3）形成最合適的活性物質(zhì)、導(dǎo)電劑和粘結(jié)劑彼此之間的排布方式；（4）維持漿料最優(yōu)懸浮結(jié)構(gòu)和成分穩(wěn)定性，防止沉降和團(tuán)聚等成分偏析。其中，漿料的均勻性和穩(wěn)定性極大地影響了電芯的一致性及電化學(xué)性能。如果固體顆粒在溶劑中分散不均或者快速沉降，則不能形成良好的電子導(dǎo)電網(wǎng)絡(luò)，這將極大的影響其電性能發(fā)揮。

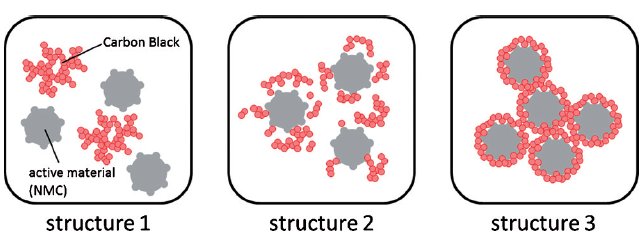

鋰離子電池極片設(shè)計(jì)中，導(dǎo)電劑形成的三維網(wǎng)絡(luò)將活性顆粒連接起來(lái)，這是電子傳輸?shù)闹饕窂?。而且，活性物質(zhì)，特別是正極材料的電子電導(dǎo)率很低時(shí)也需要導(dǎo)電劑促進(jìn)電子傳導(dǎo)。因此，鋰離子電池設(shè)計(jì)時(shí)我們應(yīng)根據(jù)不同的活性物質(zhì)材料、不同目的(改善倍率性能、循環(huán)性能、提高不可逆比容量)而選取與之相匹配的導(dǎo)電劑。導(dǎo)電劑的材料、形貌、粒徑、攪拌順序、添加量與不同類型導(dǎo)電劑的復(fù)合狀態(tài)都對(duì)鋰離子電池有著不同方面的影響。另外，導(dǎo)電劑的分布狀態(tài)也很關(guān)鍵，漿料中導(dǎo)電劑可能分布狀態(tài)如圖1所示：（1）導(dǎo)電劑團(tuán)聚在一起，沒(méi)有分散開(kāi)；（2）導(dǎo)電劑均勻分散，但是單獨(dú)懸浮在漿料中，沒(méi)有和活性材料導(dǎo)電劑緊密結(jié)合；（3）漿料中的導(dǎo)電劑理想分布狀態(tài)：導(dǎo)電劑均勻分散，在活性物質(zhì)顆粒表面形成導(dǎo)電薄層；導(dǎo)電劑與活性物質(zhì)顆粒表面緊密接觸，使電子能夠有效參與脫/嵌鋰反應(yīng)；導(dǎo)電劑之間相互連通導(dǎo)電，與每一個(gè)活性物質(zhì)顆粒形成電子通路。

圖1. 漿料中導(dǎo)電劑分布狀態(tài)

對(duì)漿料的電阻率進(jìn)行測(cè)量，可以在漿料層級(jí)評(píng)估其顆粒的分散性及導(dǎo)電性。目前導(dǎo)電劑對(duì)導(dǎo)電網(wǎng)絡(luò)的模型研究較多，而用電阻率定量分析漿料性能卻比較少見(jiàn)。本文通過(guò)調(diào)控漿料固含量，分析固含量、電阻率、黏度之前的關(guān)系，同時(shí)也通過(guò)改變電流-電壓曲線驗(yàn)證了正負(fù)極漿料的導(dǎo)電類型。

1測(cè)試方法

1.1 測(cè)試設(shè)備：采用BSR2300（IEST-元能科技）表征不同固含量和黏度的正負(fù)極漿料電阻率。

圖2. BSR2300外觀圖

1.2 漿料配比：

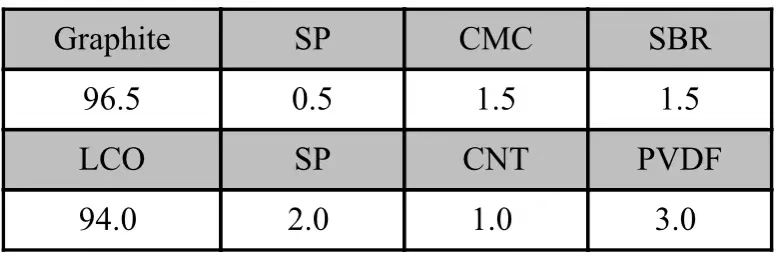

表1. 漿料配比

2測(cè)試結(jié)果

按表1配方分別配置不同固含量正負(fù)極漿料，分別測(cè)試黏度和電阻率，如表2所示，正負(fù)極漿料都隨著固含量的增加而黏度不斷增大，同時(shí)電阻率不斷減小。

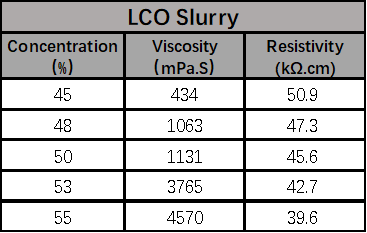

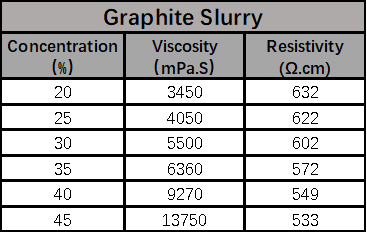

表2. 正負(fù)極漿料固含量&黏度&電阻率

當(dāng)LCO固含量大于50%后，黏度急劇升高，這可能因?yàn)殡S著固含量升高，單位體積內(nèi)鈷酸鋰顆粒占比不斷增大，大密度的鈷酸鋰顆粒碰撞會(huì)加劇體系內(nèi)顆粒之間的相互作用力，導(dǎo)致黏度增加，而急劇增大點(diǎn)則為顆粒間作用力急劇變化的閥值點(diǎn)。當(dāng)石墨固含量35%以下時(shí)，隨著固含量增加電阻率加速減小，當(dāng)固含量大于35%后，電阻率隨固含量變化較緩，這是因?yàn)殡S著固含量增大，越來(lái)越多的顆粒構(gòu)建了有效導(dǎo)電網(wǎng)絡(luò)，當(dāng)達(dá)到閥值后導(dǎo)電性不在顯著增加。

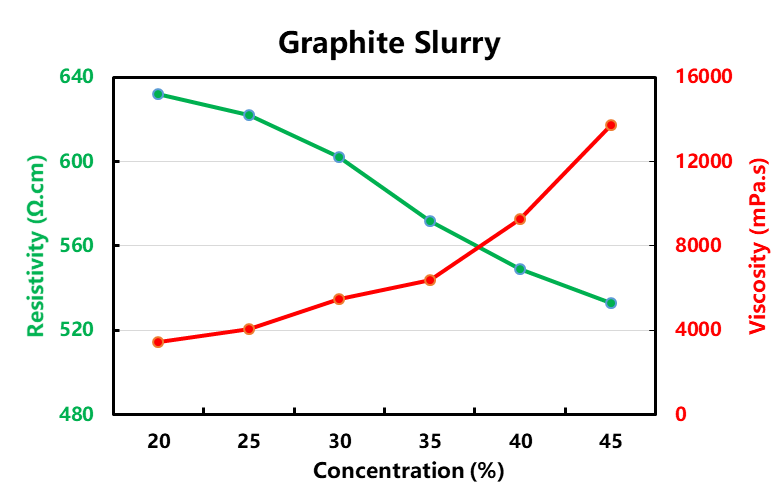

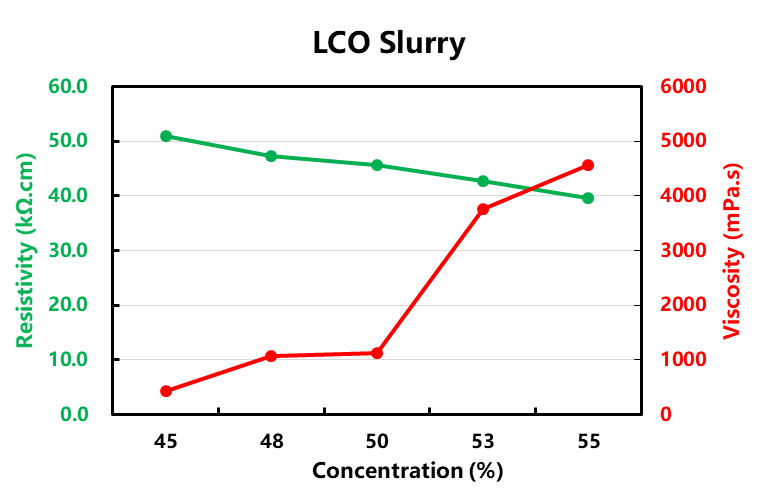

圖3. 正負(fù)極漿料電阻率與黏度隨固含量變化趨勢(shì)

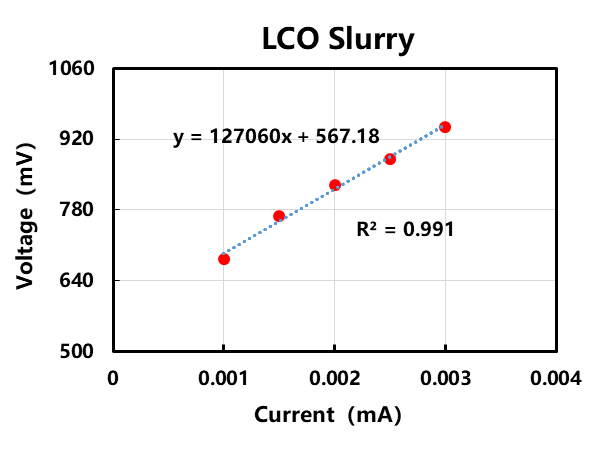

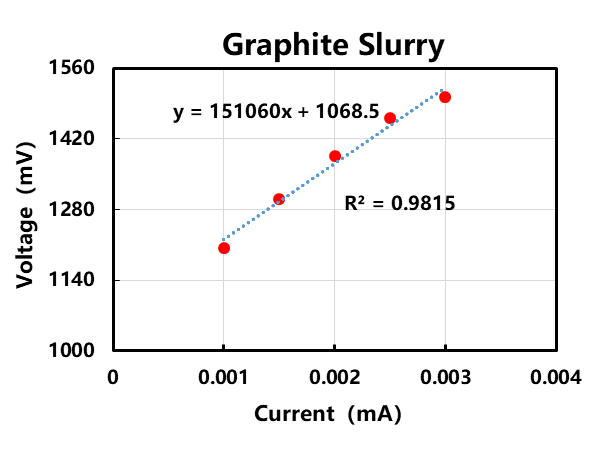

為進(jìn)一步研究鋰電正負(fù)極漿料體系中導(dǎo)電方式，設(shè)計(jì)I-V實(shí)驗(yàn)加以驗(yàn)證，如圖4所示。對(duì)鈷酸鋰漿料和石墨漿料分別施加0.001mA、0.0015mA、0.002mA、0.0025mA、0.003mA電流，并采集電壓信號(hào)。圖4顯示電流電壓線性關(guān)系明顯，基本復(fù)合歐姆定律，說(shuō)明鈷酸鋰正極漿料和石墨負(fù)極漿料的導(dǎo)電類型主要以電子電導(dǎo)為主，即電子通過(guò)顆粒間的接觸傳導(dǎo)到顆粒本身，進(jìn)而構(gòu)建多維導(dǎo)電網(wǎng)絡(luò)，表現(xiàn)出一定的導(dǎo)電性能。

圖4. 正負(fù)極漿料I-V曲線

3總結(jié)

本文采用BSR2300分析鋰電正負(fù)極漿料電阻率、黏度、固含量之間的關(guān)系，發(fā)現(xiàn)正負(fù)極漿料的電阻率都是隨著固含量的增加而顯著降低，同時(shí)通過(guò)I-V曲線證明鋰電正負(fù)極漿料體系是以電子電導(dǎo)為主。

4參考文獻(xiàn)

1.B.G. Westphal et al. Journal of Energy Storage 11 (2017) 76–85.

2.Kentaro Kuratani et al. Journal of The Electrochemical Society, 166  (2019) (4) A501-A506.
