国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

鋰離子電池是一種具有高電壓、高能量密度、長的循環(huán)壽命的二次綠色電池，鋰離子電池的性能很大程度上是由電極材料的性能決定的，尤其是正極材料。目前研究最廣泛的正極材料有LiCoO₂、LiNiO₂以及LiMn₂O₄等，但由于鈷有毒且資源有限，鎳酸鋰制備困難，錳酸鋰的循環(huán)性能和高溫性能差等因素，制約了它們的應用和發(fā)展。因此具有橄欖石結(jié)構(gòu)的磷酸鐵鋰(LiFePO₄)能夠可逆地嵌脫鋰，且具有比容量高、循環(huán)性能好、電化學性能穩(wěn)定、價格低廉等特點，成為首選的新一代綠色正極材料。電阻率和壓實密度是衡量粉末樣品性能的重要參數(shù)，也是目前最受業(yè)內(nèi)企業(yè)關(guān)注的參數(shù)。我們使用FDM-1650產(chǎn)品，對不同的LFP材料進行測試，可以對比出不同的LFP材料的電阻率和壓實密度的差異。

測試樣品：LFP；

測試原理：四探針模式；

測試參數(shù)：實驗面積132.73mm²，樣品量0.6g，采用變壓模式進行測試，測試壓強范圍：10-350MPa，壓強步進10MPa，保壓時間10S。

測試次數(shù)：每個樣品平行測試兩次。

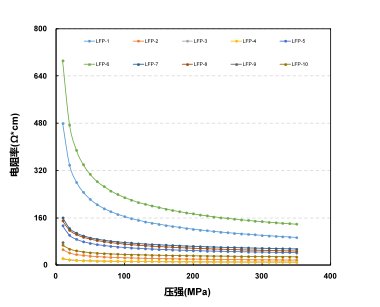

    圖1 壓強VS電阻率

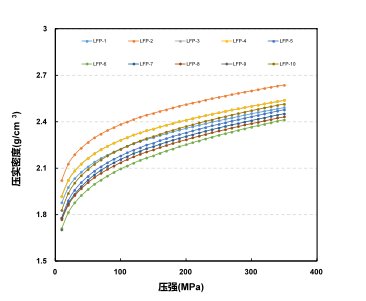

    圖2 壓強VS壓實密度

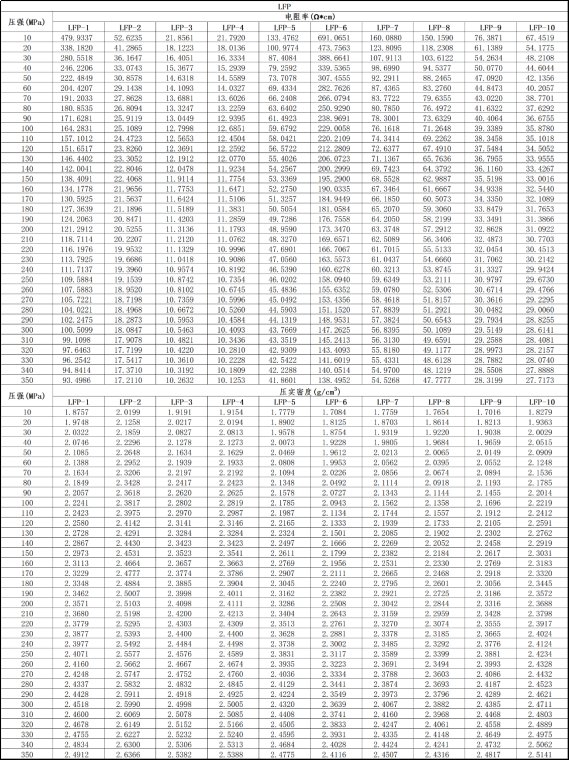

表 1 LFP的電阻率和壓實密度

如上圖表所示，LFP的電阻率在測試中隨著壓強的增大而減小，壓實密度隨壓強的增大而增大。在350MPa壓強下，電阻率大?。?/span>LFP-6>LFP-1>LFP-7>LFP-8>LFP-5>LFP-9>LFP-10>LFP-2>LFP-3>LFP-4。壓實密度大?。?/span>LFP-2>LFP-4>LFP-3>LFP-10>LFP-1>LFP-9>LFP-5>LFP-7>LFP-8>LFP-6。

由此可知，在大壓強下樣品LFP-4的導電性能最好，LFP-2的壓實密度最大。

長按掃碼
