国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

極片作為鋰離子電池的重要組成部分，在電池使用過程中承擔了不可替代的的作用。鋰離子電池進行充放電時，鋰離子通過在兩個極片之間移動從而實現(xiàn)電能的轉(zhuǎn)化和儲存。極片的材料構(gòu)成、制作工藝等因素都會直接影響鋰電池的性能，過重或者過輕的極片、涂布不均勻的極片都會導(dǎo)致鋰電池的容量下降，更值得注意的是，過厚或者過薄的極片會影響鋰電池的安全性能，過厚的極片增大電池內(nèi)阻導(dǎo)致電池發(fā)熱和損壞的風(fēng)險增大，過薄的極片易導(dǎo)致電池出現(xiàn)短路現(xiàn)象。通過使用 JD-D1T 產(chǎn)品，可以快速檢測極片的電阻和厚度，在批次生產(chǎn)中監(jiān)控極片質(zhì)量。

?測試方案：

測試樣品：負極極片；

測試原理：四線法兩探針；

測試參數(shù)：實驗面積153.94 mm²，采用單點模式進行測試，測試壓強范圍：5 MPa，保壓時間15 S。

測試頻次：在極片上均勻取點，測試8個點位。

?測試結(jié)果分析：

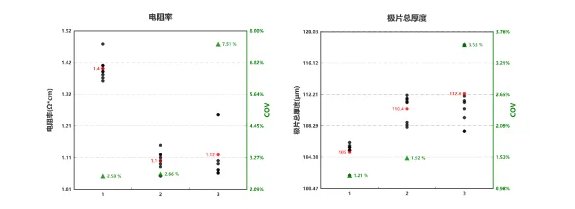

圖1  不同極片電阻率、厚度均勻性

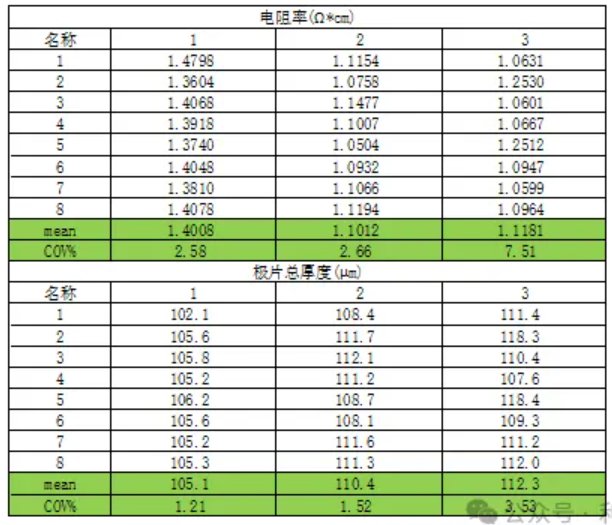

表1 極片電阻率、厚度測試結(jié)果

如上圖表所示，極片總厚度的COV可以反饋出極片的涂布均勻性，COV越小的樣品涂布均勻性越好；由電阻率的COV也能看出電阻率與極片厚度均勻性的對應(yīng)關(guān)系，涂布均勻性較好的樣品，電阻率的COV也會更小一些。

?結(jié)論：

通過采用JD-D1T系列產(chǎn)品對負極極片進行電阻率測試，觀察極片在不同點位的厚度及電阻率情況，從數(shù)據(jù)對比可以推斷出極片厚度均勻性對極片電阻具有重要作用。JD-D1T系列產(chǎn)品能夠有效評估極片電阻可以更好地控制極片工藝，進而提高電池性能。在生產(chǎn)階段導(dǎo)入極片電阻的監(jiān)控，可降低生產(chǎn)風(fēng)險，提高生產(chǎn)效率及產(chǎn)品可靠性。
