国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

多孔炭材料由于具有合適的表面化學性質、較高的電子傳輸速率、大的比表面積和孔隙率，易于發(fā)生嵌鋰反應，可提供遠高于石墨負極的充放電比容量。良好的導電性確保了有效的電子傳輸，高的比表面積可以與電解液進行充分接觸，而大的孔隙體積使其能夠容納鋰化過程中的體積變化，這些優(yōu)點使多孔炭材料在鋰離子電極材料中得到了廣泛的應用。而電阻率是衡量粉末樣品性能的重要參數(shù)，也是目前最受業(yè)內企業(yè)關注的參數(shù)。我們使用FDM-1650產(chǎn)品，對不同的多孔炭材料進行電阻率測試，可以對比出不同的多孔炭材料哪種的導電性能最優(yōu)越。

測試方案：

測試樣品：多孔炭；

測試原理：四探針模式；

測試參數(shù)：實驗面積132.73mm²，樣品量0.6g，采用變壓模式進行測試，測試壓強范圍：10-350MPa，壓強步進20MPa，保壓時間10S。

測試次數(shù)：每個樣品平行測試兩次。

測試結果分析：

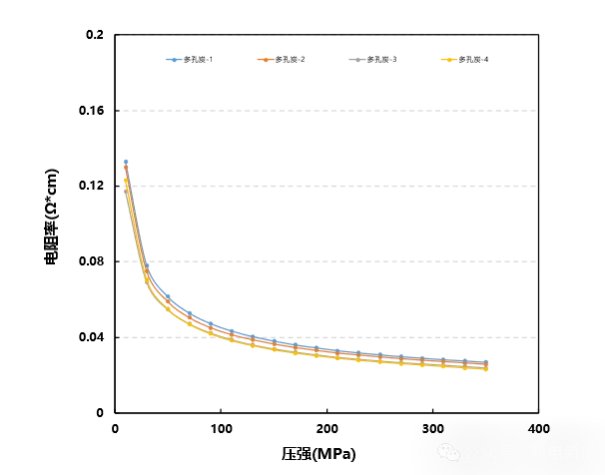

圖1 壓強VS電阻率

表 1多孔炭的電阻率

如上圖表所示，多孔炭的電阻率在測試中隨著壓強的增大而減小，在350MPa壓強下，電阻率大?。憾嗫滋?span style="--tw-border-spacing-x: 0;--tw-border-spacing-y: 0;--tw-translate-x: 0;--tw-translate-y: 0;--tw-rotate: 0;--tw-skew-x: 0;--tw-skew-y: 0;--tw-scale-x: 1;--tw-scale-y: 1;--tw-pan-x: ;--tw-pan-y: ;--tw-pinch-zoom: ;--tw-scroll-snap-strictness: proximity;--tw-ordinal: ;--tw-slashed-zero: ;--tw-numeric-figure: ;--tw-numeric-spacing: ;--tw-numeric-fraction: ;--tw-ring-inset: ;--tw-ring-offset-width: 0px;--tw-ring-offset-color: #fff;--tw-ring-color: rgb(59 130 246 / .5);--tw-ring-offset-shadow: 0 0 #0000;--tw-ring-shadow: 0 0 #0000;--tw-shadow: 0 0 #0000;--tw-shadow-colored: 0 0 #0000;--tw-blur: ;--tw-brightness: ;--tw-contrast: ;--tw-grayscale: ;--tw-hue-rotate: ;--tw-invert: ;--tw-saturate: ;--tw-sepia: ;--tw-drop-shadow: ;--tw-backdrop-blur: ;--tw-backdrop-brightness: ;--tw-backdrop-contrast: ;--tw-backdrop-grayscale: ;--tw-backdrop-hue-rotate: ;--tw-backdrop-invert: ;--tw-backdrop-opacity: ;--tw-backdrop-saturate: ;--tw-backdrop-sepia: ;-webkit-tap-highlight-color: transparent;padding: 0px;outline: 0px;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important">-1>多孔炭-2>多孔炭-3>多孔炭-4。

由此可知，在大壓強下樣品多孔炭-4的導電性能最好。

結論

通過采用FDM-1650系列產(chǎn)品對不同的多孔炭粉末進行電阻率測試，可以測試出哪種多孔炭粉末樣品在不同的壓強下具有最好的導電性能。FDM-1650系列產(chǎn)品能夠在不同壓強下實時測試粉末材料電阻率，可以滿足絕大部分粉末樣品的在所需要的壓強下進行電阻率測試。
