国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

前序:電子灌封膠要增加導(dǎo)熱,通常做法是加入多種類型的導(dǎo)熱填料(如導(dǎo)熱灌封膠常用的氧化鋁填料),但氧化鋁的密度為3.5～3.9 g／cm 3，而硅油基礎(chǔ)膠料的密度則為0.96 g／cm3，由于兩者的密度相差較大.

這時問題點(diǎn)也就出來了 1,導(dǎo)致灌封膠儲存時會出現(xiàn)分層或氧化鋁沉降等問題，底部變稠板結(jié)，上層變稀析出硅油。 2,這使得產(chǎn)品在使用過程中需要經(jīng)常進(jìn)行攪拌，影響了生產(chǎn)效率。

為避免導(dǎo)熱灌封膠在儲存中出現(xiàn)沉降或油粉分離現(xiàn)象，通常在灌封膠中加入各種輔助填料或助劑，以提高灌封膠黏度和觸變值，或加入相應(yīng)的表面活性劑，提高填料與溶劑的相容性。但過高的黏度和觸變值會影響導(dǎo)熱灌封膠在使用中的排泡和灌封等工藝性能。

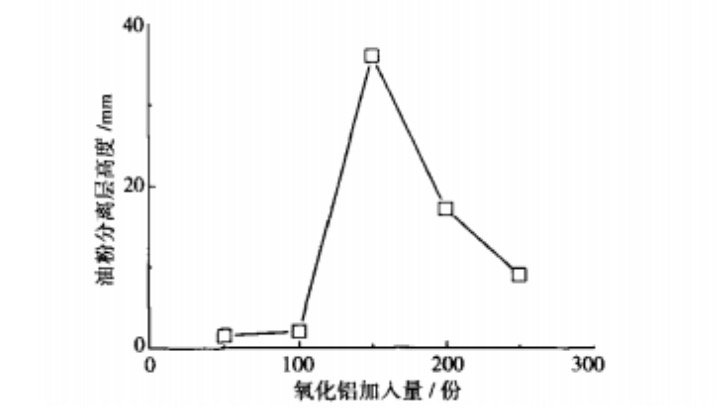

由圖示意可見，隨著氧化鋁用量的增加，氧化鋁與硅油的分離出現(xiàn)了先增強(qiáng)后減弱的趨勢(這也應(yīng)證上面所寫的內(nèi)容)分析原因是由于氧化鋁密度較大，表面活性基團(tuán)少，無法與硅油形成較好的相融合，隨著靜置時間的延長氧化鋁逐漸沉降，硅油上浮，造成了油粉分離。而隨著氧化鋁用量達(dá)到一定程度后，整個體系的黏度也逐漸增大，此時反而減慢了氧化鋁粒子的沉降速度，減小了油粉分離層的高度。

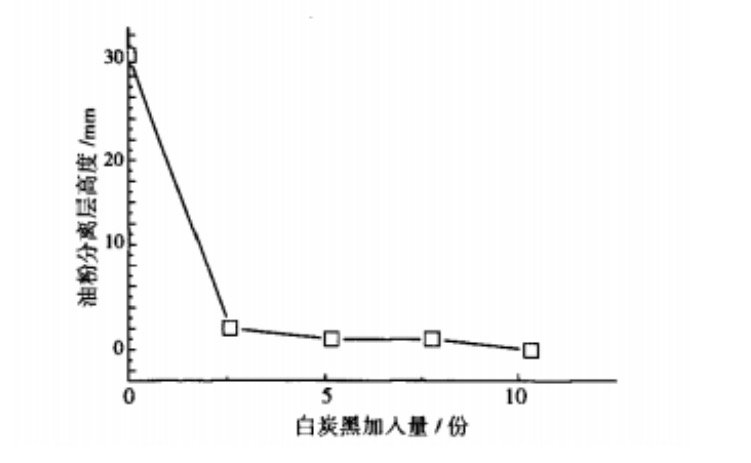

如上圖示意:加入白炭黑后，氧化鋁與硅油的分離現(xiàn)象明顯減弱，且隨著白炭黑用量的增加，油粉分離層高度逐漸減小。為了表征灌封膠的流平性和流掛性，通過改變剪切速率的方式，測試三個階段的剪切應(yīng)力大小，以滯后環(huán)面積來評價(jià)灌封膠流平性和流掛性，滯后環(huán)面積越大，表明灌封膠的流平性越差，流掛性越好，即觸變值越高。隨著白炭黑用量的增加，滯后環(huán)面積逐漸增大，灌封膠的流平性變差。白炭黑添加量越多，灌封膠黏度越高。分析原因可能是，一是白炭黑比表面積大，富含硅羥基，與填料和硅油表面形成氫鍵后，提高了填料與硅油的相容性，二是白炭黑增加了體系的觸變值和黏度，減慢了氧化鋁的沉降速度。加入少量白炭黑即可使油粉分離現(xiàn)象明顯減輕，但隨著白炭黑用量的增加，氧化鋁的沉降速度卻并未出現(xiàn)明顯下降，過多的白炭黑用量反而造成了灌封膠流乎陛能變差，對灌封性能帶來了一定負(fù)面影響。

討論結(jié)果:以端乙烯基硅油為原料，氧化鋁為主要導(dǎo)熱填料，制得有機(jī)硅灌封膠。研究表明，單純采用氧化鋁為填料，用量為150份時體系的油粉分離現(xiàn)象最為嚴(yán)重，重質(zhì)填料沉降明顯；而隨著氧化鋁用量的增加，灌封膠體系的黏度上升，油粉分離現(xiàn)象呈現(xiàn)減弱趨勢。在氧化鋁用量為150份的灌封膠中，再加入白炭黑與蒙脫土，灌封膠的油粉分離現(xiàn)象均減弱，抗沉降性改善；其中，白炭黑更為有效，蒙脫土反而會促進(jìn)清油層的出現(xiàn)。適量加入白炭黑可有效減弱灌封膠油粉分離，提高抗沉降性，但白炭黑用量過多反而會顯著增加灌封膠黏度和流平性，對灌封工藝性能造成不良影響.
