經源WCE包覆機——一種鋰電材料用撞擊流濕法包覆機

經源WCE包覆機——一種鋰電材料用撞擊流濕法包覆機
經源科技  2024-12-03  |  閱讀:194

湖南經源科技針對目前在新能源行業的電池材料包覆工藝中遇到的諸多問題,開發了一種采用撞擊流方式進行包覆的設備——WCE濕法包覆機。該設備能夠很好的解決傳統設備中遇到的包覆時間長、材料易團聚、形貌易破損等問題。

1.產品介紹

1.1現有包覆設備

目前,現有濕法包覆設備主要采用帶干燥功能的機械混合機,其工作過程是先將二次料放入機械混合機中,再通過噴霧機構,加入溶劑及包覆質進行混合干燥,完成包覆。其主要存在問題:

1.1.1干燥時間長

(1)包覆過程中,二次料先加入混合機后再噴入溶劑,導致溶劑與二次料不易實現均勻浸潤,攪拌和干燥時間長;

(2)在高速旋轉槳葉的離心力的作用下,二次料的顆粒容易被拋向罐體內壁,不易與溶劑混合,包覆效果差;

(3)為保持設備穩定性,機械式包覆機槳葉尺寸較小,對物料的分散和擾動范圍較小,干燥時間長。

1.1.2團聚不易分散

(1)設備運行過程中,物料以旋流方式運動,易產生渦旋,形成造粒式團聚,不易分散;

(2)溶劑噴射不均勻,各處溫度、濕含量不一致,粉體團聚不易分散,包覆效率低。

圖片 1.png

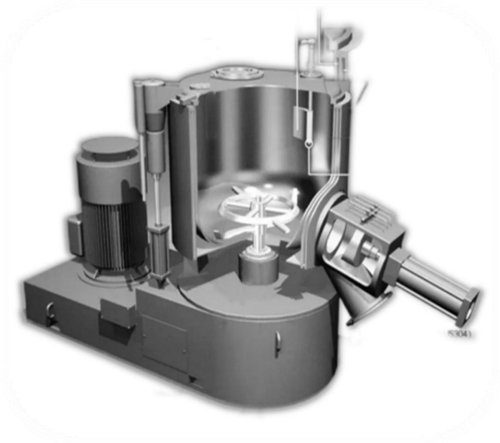

機械式包覆機示意圖

1.2 WCE系列濕法包覆機

經源WCE系列濕法包覆機(簡稱WCE)是一款專門針對鋰電池正、負極材料制備而設計開發的新型濕法包覆設備,特別適用于鋰電池正、負極材料的均勻包覆,具有包覆效果好、高效節能、自動化程度高等綜合優勢。

圖片 2.png

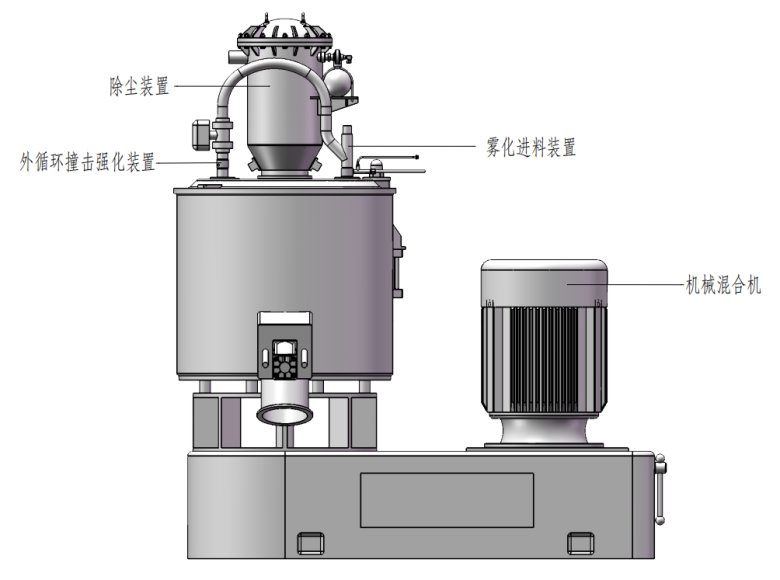

WCE包覆機外形示意圖

2.工作原理

WCE包覆機是在傳統機械式包覆機的基礎上,增加:霧化進料裝置+外循環撞擊強化裝置,實現高效包覆和快速干燥。

在設備內部,通過機械式旋轉槳葉對物料進行不斷的碰撞與剪切,使溶劑與粉體產生攪動和分散,實現攪拌干燥;

在設備外部,設置外循環強化裝置,其主要由兩部分系統組成:(1)霧化進料裝置:使溶劑、二次料和壓縮空氣霧化混合,實現充分浸潤接觸;(2)撞擊流強化分散裝置:一方面通過外部循環,提高機械攪拌效率;另一方面,利用撞擊流強化分散裝置,實現團聚物料撞擊分散,從而完成高效包覆、快速干燥。

圖片 3.png

圖片 4.png

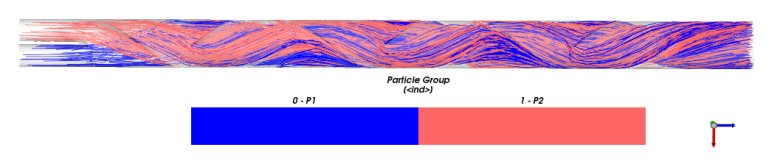

霧化進料裝置仿真



圖片 5.png

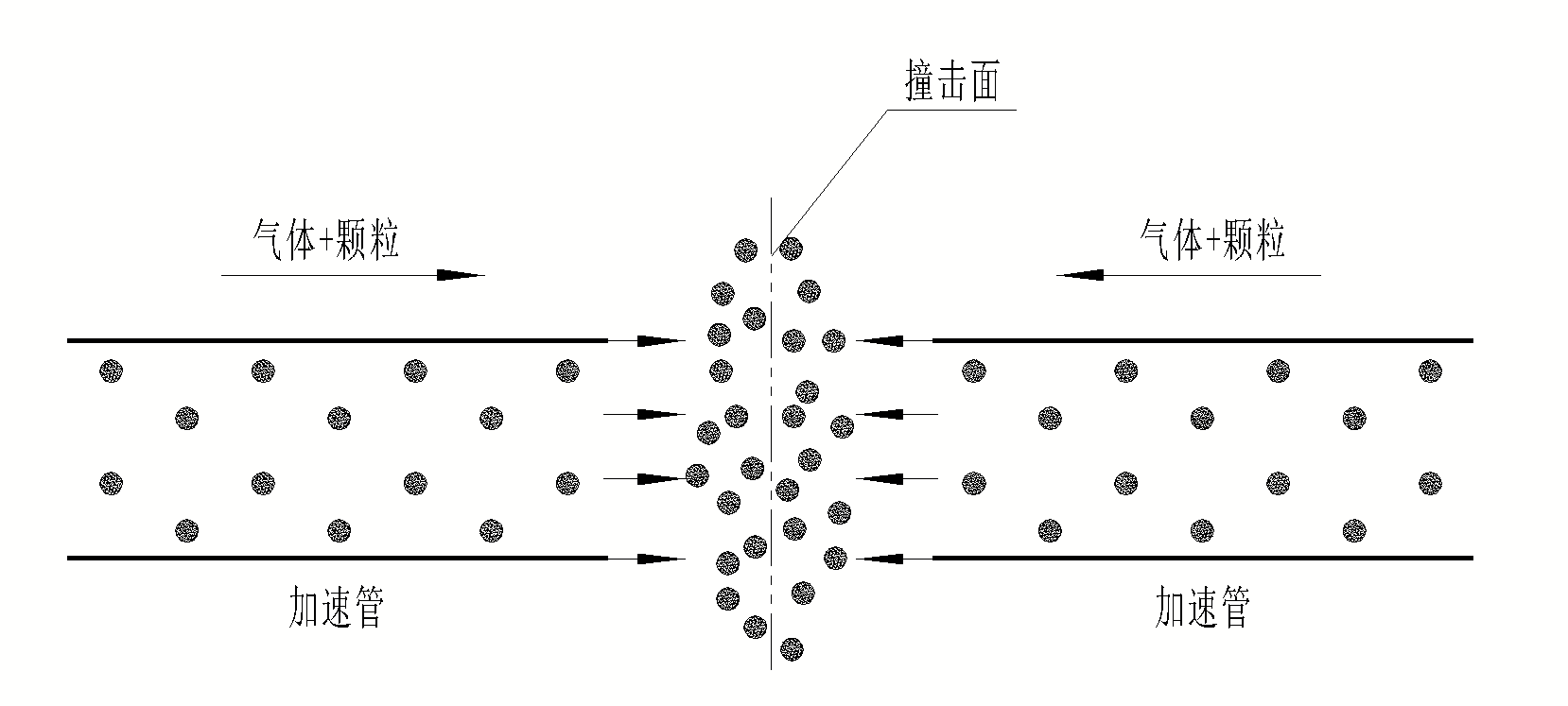

撞擊流分散原理

3.產品特點

3.1包覆效果好

進料過程中,二次粉體及溶劑采用氣流分散方式進料,增大粉體顆粒、液體顆粒之間的間隙,從而使溶劑與粉體充分接觸浸潤,實現均勻包覆。

圖片 7.png

某三元正極材料廠包覆前 SEM圖

圖片 6.png

某三元正極材料廠包覆后 SEM圖

3.2高效節能

(1)采用霧化進料,粉體和溶劑接觸效果好,有效減少攪拌包覆時間;

(2)干燥過程中,設備具有強化分散功能,減少潮濕粉體間的團聚,減少粉體干燥時間。

3.3產品形貌穩定

具有霧化分散以及撞擊流分散裝置,在設備運行過程中,可適當降低機械混合設備的轉速,從而減小葉片與物料的碰撞強度,減小對粉體形貌的破壞。

3.4智能化程度高

根據不同包覆工藝需求自動調整進料(液)速度、霧化壓力、撞擊強度等,設備智能化程度高。

4.工藝說明

4.1霧化進料工藝

4.1.1工藝說明

(1)壓縮空氣由廠內空氣壓縮機提供;溶劑由計量泵供給;二次粉由風機(根據料倉位置選配)進行供給;

(2)壓縮空氣、溶劑與二次粉體同時進入“粉體霧化裝置”,在“粉體霧化裝置”內實現快速分散、包覆;

(3)霧化包覆完成的物料通過“管道”及“分散噴嘴”進入機械混合機;

(4)包覆完成后的物料在混合機內沉降,并通過機械混合機進行攪拌、干燥;

(5)混合機內由于粉體霧化產生的粉塵,通過除塵器進行過濾,過濾后的氣體進入冷干機進行溶劑回收。

圖片 8.png

霧化進料工藝簡圖

4.2外循環工藝

4.2.1工藝說明

(1)當包覆后的物料經過一定時間的攪拌干燥后,開啟“外循環撞擊強化裝置”;

(2)“外循環撞擊強化裝置”通過分散器中的撞擊流裝置,實現物料的高效剪切分散;

(3)混合機內由于粉體分散產生的粉塵,通過除塵器進行過濾,過濾后的氣體進入冷干機等進行溶劑回收。

圖片 9.png

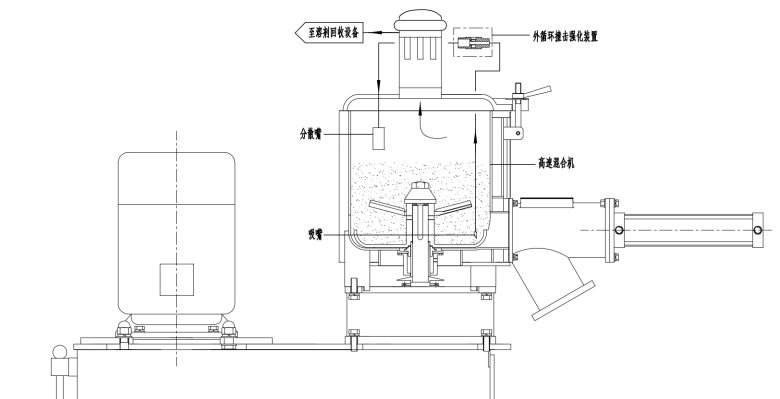

外循環撞擊強化工藝簡圖

5.性能對比

屏幕截圖 2024-12-03 151924.png

如果要了解更多歡迎與我們聯絡,感謝您的關注
