国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

質(zhì)子交換膜燃料電池（PEMFCs）由于其高能量密度、低污染物排放以及溫和的工作條件，被視為可再生清潔能源中的重要代表。對(duì)質(zhì)子交換膜燃料電池而言，電解質(zhì)材料的質(zhì)子傳導(dǎo)性是制約該技術(shù)使用的關(guān)鍵因素，設(shè)計(jì)制造具有高質(zhì)子傳導(dǎo)性的電解質(zhì)材料，是質(zhì)子交換膜燃料電池走向?qū)嵱没闹卮筇魬?zhàn)！

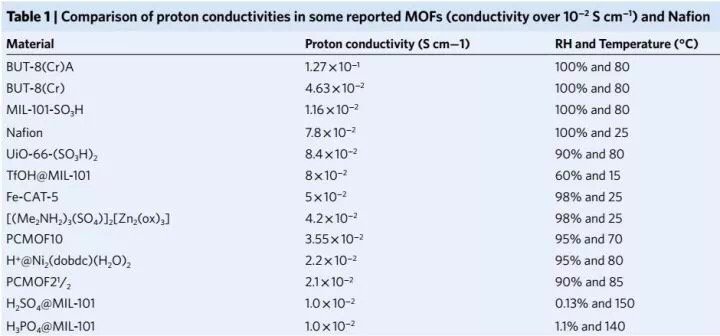

表1. 各種MOF和Nafion膜的質(zhì)子傳導(dǎo)性對(duì)比

問(wèn)題在于：目前所開(kāi)發(fā)的大部分材料雖然在較高的濕度下具有良好的質(zhì)子傳導(dǎo)性，但是在相對(duì)濕度較低的情況下，質(zhì)子傳導(dǎo)性會(huì)急劇下降。

有鑒于此，北京工業(yè)大學(xué)李建榮教授和美國(guó)德州大學(xué)San Antonio分校陳邦林教授等人合作報(bào)道了一種化學(xué)穩(wěn)定的柔性MOF材料，在較寬的濕度和溫度范圍下可保持較好的質(zhì)子傳導(dǎo)性。

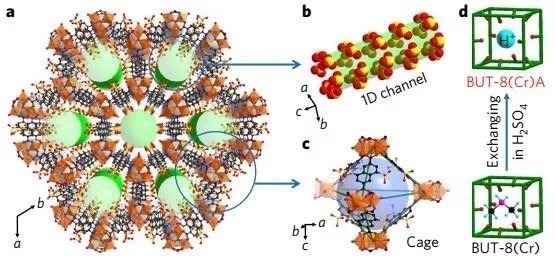

圖1. But-8(M) (M=Cr, Al)的結(jié)構(gòu)以及But-8(Cr)離子交換性能

研究人員利用硫酸對(duì)預(yù)先合成的BUT-8(Cr)材料進(jìn)行后處理修飾，處理后的MOF材料取名為BUT-8(Cr)A，是一種具有一維孔道的三維框架結(jié)構(gòu)。其特點(diǎn)在于，一維孔道表面具有豐富的磺酸基位點(diǎn)（-SO3H），極大地促進(jìn)了質(zhì)子傳遞。

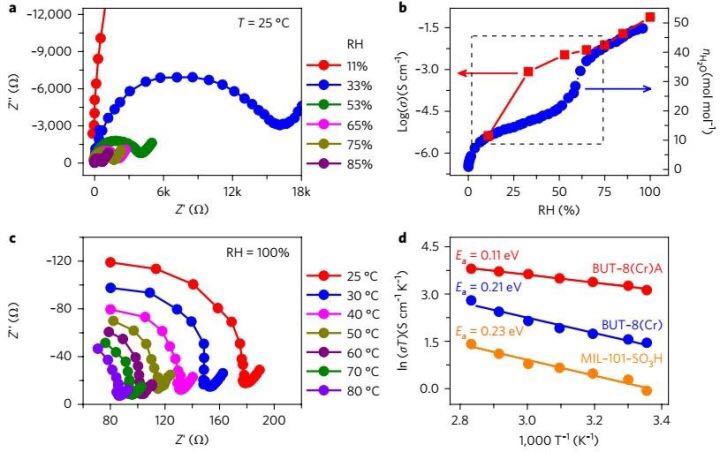

圖2. But-8(Cr)A的質(zhì)子傳導(dǎo)性

研究人員認(rèn)為，該材料的柔性結(jié)構(gòu)以及豐富的-SO3H位點(diǎn)，允許其在不同濕度環(huán)境下自適應(yīng)框架以確保質(zhì)子在水分子的輔助作用下，傳遞路徑保持暢通。因此，和其他MOF相比，這種含有高密度-SO3H的柔性MOF不僅在100%RH，80℃條件下具有高達(dá)1.27X10-1 S cm-1的質(zhì)子傳導(dǎo)性，而且在較寬的濕度和溫度范圍內(nèi)都不會(huì)發(fā)生急劇降低，可維持在較高傳導(dǎo)性狀態(tài)。

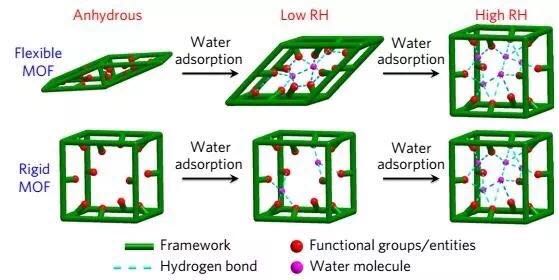

圖3. But-8(Cr)A優(yōu)異質(zhì)子傳導(dǎo)性能可能的機(jī)理

Fan Yang, Gang Xu, , Jian-Rong Li,Banglin Chen et al. A flexible metal–organic framework with a high density ofsulfonic acid sites for proton conduction. Nature Energy2017.

DOI:10.1038/s41560-017-0018-7

http://www.nature.com/articles/s41560-017-0018-7

-轉(zhuǎn)自納米人
