超細粉噸包機應用實例/解決方案
建設條件
1環境條件
安裝環境:工廠室內;
年平均氣溫: 17.3C
絕對最高氣溫:38.1C
絕對最低氣溫:-4.3C
地震基本烈度: 7度
2.2電源條件
(1)電壓等級
低壓動力電源:380V AC士10%,三相五線制
(2)
額定頻率:50Hz
頻率變動范圍:49~50.5Hz
2.3壓縮空氣條件
壓縮空氣氣源質量滿足以下要求:
(1)供氣壓力:0.5~0.6MPa 10m/H
(2)供氣溫度:30~45C
2.4.工作環境
(1)設備安裝場所:室內;
(2)海拔高度:495m
(3)環境溫度:-5至+65C。
(4)工作環境中含有炭素粉塵、碳氫化合物和二氧化硫等。石墨化車間粉塵濃
度:10~200mg/Nm3

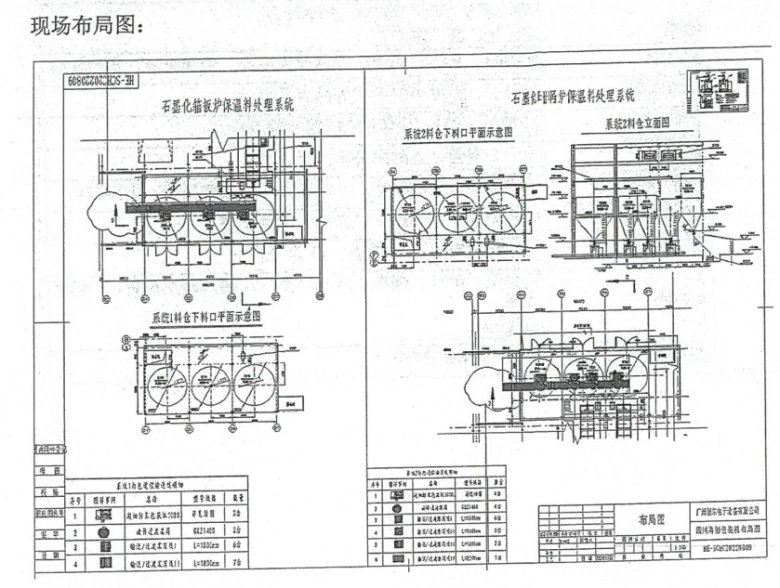

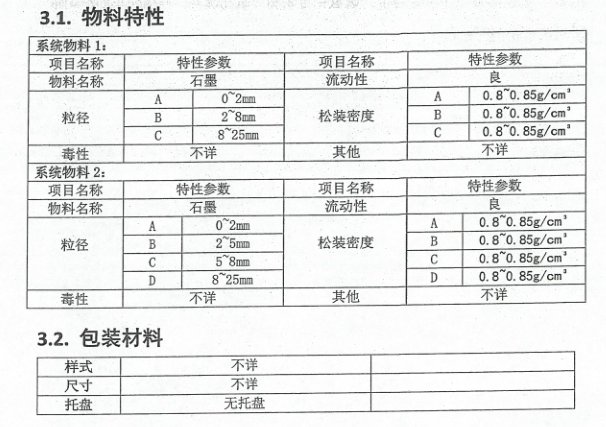

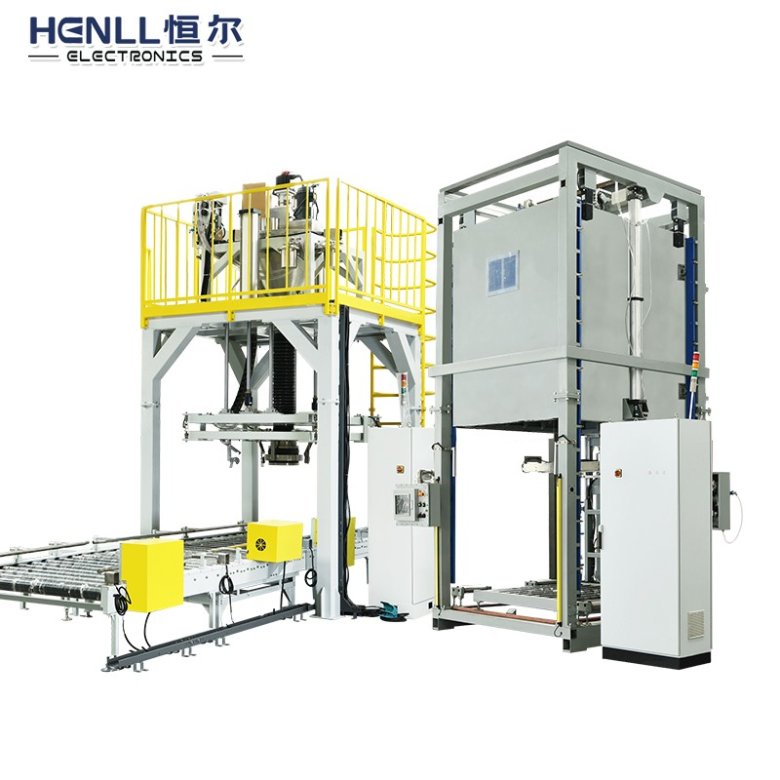

產品名稱:HEF-1000A超細粉噸包機
計量方式:增重式電子計量
設備主體材質:1整機碳鋼噴塑
包裝重量(范圍):200~1000KG(可調)
下料精度:+0.2%g
1.設計高、低速裝料功能2.計量精度補償功能;
包裝產能:6~10包/小時(按1000kg/包)
設備焊縫均打磨光滑,清除焊渣、焊瘤、飛濺物:
除塵系統:采用專用除塵、排氣裝置過濾精度:0.5um,自動脈沖清灰;排氣含塵量S30mg/m
夾袋方式:1.橡膠氣囊夾袋,框架碳鋼,銳邊圓角處理,打磨光滑2袋口尺寸:DN300(中400-500mm)3.人工套袋并整理袋口
前端對接:1前端來料啟關裝置,甲方提供;乙方提供控制信號。2.包裝機入料口管徑DN250,高度3100mm;
振動敦實平臺:主體框架材質:框架碳鋼噴塑;
輸送線:1.采用鏈板輸送模式,速度0~15m/min;2.物料輸送面平坦光滑;
3.過渡銜接處設有過渡支撐裝置,實現物料無縫銜接,從而不夾袋卡袋,無托盤平穩輸送;
電控系統
1、供方提出用電要求,需方提供總電源和電纜到控制柜:電柜隨設備一起放置,設備與控制柜之間的電纜由供方提供,并配套穿線管或穿線盒;
2、現場控制柜實現如下功能:PLC 控制,設備緊急停車,控制柜內部接線規范,便于維護,接線端子留有余量,緊急開關加裝安全防護罩,稱重校秤功能;
3、主控制柜采用碳鋼(非鍍鋅碳鋼)噴塑控制柜,防塵防水 IP55:采用下進線方式,柜外接三色報警燈;
4、重量實時顯示重量;
5、PLC選用西門子Smart200,具有標準通訊協議: profinet,預留以太網接口;PLC至少預留 I/0 點各5%;

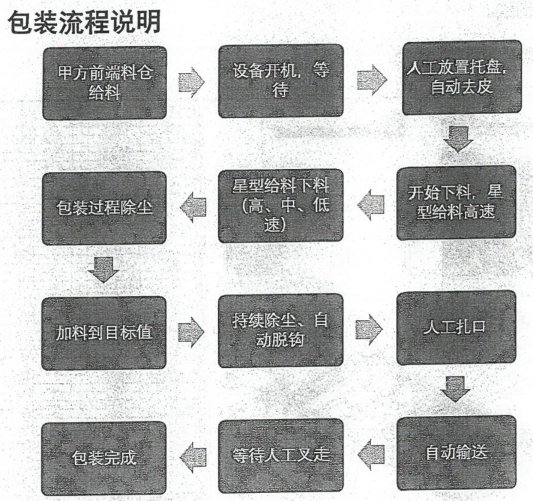

設備主要技術特點
超細粉噸包機,設備型號:HEF-1000A,用于大規格袋包裝物料的稱重、包裝,能自動完成稱重計量、物料充填、除塵、氣囊夾袋、自動脫袋等工作,自動化程度、包裝精度高,包裝速度可以調節,廣泛適用于礦產、磷酸鐵錘、碳酸鯉、三元材料、石墨粉等正極、負極新能源材料、工建材、糧食、飼料等行業,尤其適用于易流動或流動性極差的粉粒狀物料的包裝。
a.設備優點簡述
(1)打包設備配置排氣裝置和收塵系統,將填充頭及細粉中所含的空氣排出實現高密度填充
(2)設置止漏閥,防止超細粉滴漏。
(3) 給料速度雙速可調,包裝定量、包裝次數自動顯示,隨時顯示當前包裝重
量值和包裝計數值,超差報警
(4)采用TraxDSPTM抗振動技術,排除生產過程中的振動影響,保證稱量精度和穩定性。
(5)稱重控制終端具有故障自診斷功能,在稱量過程中能及時對參數進行修正使設備處于最佳狀態,保證稱量結果高精度。
(6)具備自動清零去皮功能。以克服測量系統本身零點飄移及料斗掛料造成計量的零點漂移問題。
(7)輸送面平坦光滑,物料在輸送線上輸送平穩
鏈板能承受包裝袋的沖擊而不產生變形,并輸送速度穩定,能保證同步輸送
轉向輸送機實現不夾袋、卡袋,無托盤平穩輸送9(10在滿足產能前提下,本設備對材質不做特別要求(11)下料管與夾袋器中間有一層氣路通道:1、套袋后可實現鼓風吹袋功能2、在下料過程和取袋前可實現脈沖除塵功能
b.基本聯鎖保護及指示
1輸送鏈條噸包沖突,碰撞保護,防止在工作過程中不同打包機出來的噸包在輸送過程中碰撞。
2本系統具有欠電壓保護、瞬時掉電保護、過電流保護、接地故障保護、輸出短路保護、過載保護、過電壓保護、過速保護、失速保護、液壓油油溫檢測保護。3配電控制回路中,設有整機電源的啟動、停止、緊急開關、電源指示、安全開關及限位開關等,在各機構中設有短路、過流、過負荷等保護,當發生故障時自動斷開主回路。
4邏輯控制方式:可編程序控制。
5具備故障診斷和報警功能。
6超差、超時報警和顯示功能。
7 現場控制器具有掉電保護功能。
8控制方式采用程序控制和就地手動控制,留有遠程控制接口。
c.設備其他特點
電機效率滿足國家二級能效標準要求。
機電一體品應包含配電柜、儀表端子柜、操作柱,帶立柱;應包
含內部連接電纜及不銹鋼撓性管
電控柜進線要設置多功能表,液晶面板,具有功率、電度、功率因數、電壓、電流顯示,帶一路模擬量一路脈沖量輸出。電氣柜的冷卻風扇或通風口僅能安裝在頂部或背面或正面。電源線不得直接接在電源柜開關上,應考慮4拼電纜接線排。電氣柜出 線電纜需進端子。
電控柜進線要設置多功能表,具有功率、電度、功率因數顯示,帶一路模擬量一路脈沖量輸出。儀表設備防護 IP55、接口:1/2”NPT內螺紋附減壓閥氣源入口接頭銅質)接管為 中8 卡套儀表設備接口:1/2”NPT內螺紋;附減壓閥氣源入口接頭(銅質)接管為 8 卡套。 設備進、出口附配對法蘭、密封件及緊固件。所有閥門均配配對 法蘭、密封件和緊固件。
4. 設計制造工藝標準和規范
《機電產品包裝通用技術條件》GB/T13384-2008
《控制電機基本技術要求》GB/T7345-2008
《焊接件通用技術條件》JB/ T5943-2018
《輸送鏈、附件和鏈輪》GB/T8350-2008
《滾動軸承輸送鏈用圓柱滾子滾輪軸承》JB/ T8568-2010
《料倉用料位開關》JB/ T10961-2010
《電氣控制設備》GB/T3797-2016
《鋼制管法蘭、墊片、緊固件》HG/T20592(B)-2009
《重力式自動裝料衡器》GB/T27738-2011
《重力式自動裝料衡器檢定規程》JJG564-2002
《低壓電氣開關設備》GB7251-2005
