隨著鋰離子電池產業趨勢的逐步清晰,加速態勢亦愈發明朗。從整個鋰離子電池產業鏈的視角審視,我們可以將其上游部分大致劃分為四個關鍵構成,即正極材料、負極材料、隔膜和電解液。其中,負極材料的主要類型包括天然石墨、焦炭和碳纖維,其中先進的負極層狀石墨顆粒已開始應用納米碳。盡管負極成本僅占整體鋰離子電池產業鏈的大約6%,但其仍然是關鍵的一環。此外,正極材料在整個鋰離子電池產業鏈中占據著重要地位,其質量與負極材料之比達到3:1至4:1。因為正極材料的性能對鋰離子電池的性能影響深遠,且其成本也直接決定了電池成本的高低。當前,正極材料約占電芯成本的40%。預計到2023年,全球鈉離子電池的產能需求將可能達到甚至突破10GWh。在2025年,這一需求預計將在儲能領域、兩輪車、低速電動車、叉車和A00級乘用車等應用市場中達到30GWh,產值約為200億元。到2030年,該市場空間將達到200GWh,產值有望突破1000億元。
在超細粉體全自動包裝一體機應用領域,恒爾團隊致力于不斷改進和完善。為了提升產品競爭力,團隊進行了大量的市場調研,并根據市場需求對設備進行了持續的升級與改進。
為了滿足不同行業和客戶的需求,恒爾團隊與多家頂尖材料科學公司緊密合作,推出了HEF-25ZF系列全自動脫氣式包裝封口一體機,具備以下特點:
1. 專利技術:HEF-25ZF全自動脫氣式包裝封口一體機采用了多項專利技術,確保了設備的穩定性和可靠性。
2. 靈活性高:該設備可根據客戶需求進行定制,適應不同形狀、大小和材質的粉體材料。
3. 智能化操作:設備采用先進的工業計算機控制系統,實現全自動生產,減少人工干預,降低生產成本。
4. 包裝質量高:設備采用高精度傳感器和高質量的包裝材料,確保包裝質量穩定可靠。
5. 節能環保:HEF-25ZF全自動脫氣式包裝封口一體機采用了高效的能效控制系統,降低能耗,實現綠色生產。
6. 售后服務:恒爾團隊為客戶提供一站式服務,包括設備安裝、調試、培訓和售后維護等,確??蛻魸M意度。
憑借先進的技術和優質的服務,恒爾團隊的超細粉體全自動包裝一體機在新能源行業得到了廣泛應用,為前端原材料企業帶來了顯著的經濟效益和社會效益。恒爾團隊將繼續與合作伙伴一起,為推動新能源行業的發展貢獻力量。
生產整線方案(帶裝箱碼垛)
簡介
1、基本構成
本設備主要包括1 套全自動脫氣式包裝封口一體機、開箱機、裝箱機、封箱機、貼標機、抓包輸送機及1套碼垛機器人、棧板庫、自動纏膜機及相應輸送線。
2、設計參考
D包裝重量: 5~50kg
2包裝速度:≤40-60 包/小時 (以25kg/包計)
3包裝誤差:十50g
4.設備材質:與物料接觸部分采用 304 不銹鋼制作,其余為碳鋼噴塑。
5計量方式:稱重式
6. 給料方式:多段速垂直螺桿給料
小袋真空包裝自動化包裝線技術參數,如下:
用氣量:0.6~0.8MPa,約35立方/小時 (根據實際使用頻率)
電源:相五線380V 50Hz
產能(每條線):40-60 包/小時。25公斤時60 包/小時
包裝精度:25kg+50g
封口尺寸max:600mm
紙箱尺寸max:(待定)
整線功率:約45KW
包裝相關件參數

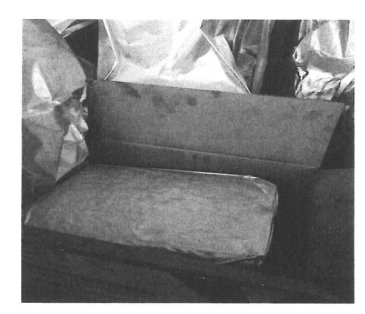

打包后裝箱方式:
空棧板尺寸:1100*1100*150(mm)
碼垛規格:1100*1100* (150+1500) (mm)
根據紙箱尺寸和棧板規格,定每層8 個(3+3+2),共5層,貨物總重為 1000KG.,垛型如下圖:
噴碼要求:日期+二維碼
位置:紙箱右上角
具體內容:日期(2018/10/16-5:45)+二維碼,字體大小約10mm.
包裝速度:4箱/分鐘

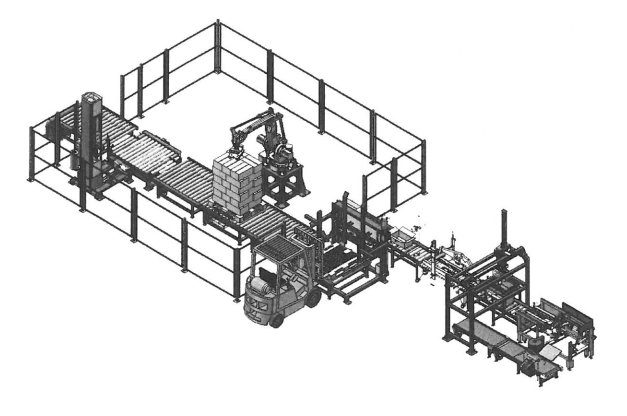

整體示意及實施現場(不含包裝機)
產品核心作原
小袋包裝線流程概述
《采用專利產品 HEF-25ZF 全自動脫氣式包裝封口一體機,自動完成上袋、充填、復稱、抽真空封口、定型等流程。
《抽真空封口帶定型完成的包裝自動從封口機輸送出來,通過倒包輸送帶,將包裝平躺,輸送至裝箱用皮帶線上:
>開箱機將平板狀的紙箱打開并固定成方形,底部封膠,輸送至裝箱機的裝箱位:專用裝箱機將包裝通過真空或夾爪的方式提起,平移后放入裝箱位的紙箱內,輸送至封箱機:《封箱機將放好包裝的紙箱封好,輸送至碼垛滾筒線,等待碼垛,中間通過在線式噴碼或貼標打上生產標識,以供后續查驗;
叉車或人工將棧板放置于棧板庫上,棧板庫自動將棧板輸送至碼垛位:
令機械手將紙箱按照設定的方式碼垛在棧板上:
碼垛完成后,控制發出信號,滾簡線將碼好的棧板輸送纏膜機上:
令自動纏膜機開始旋轉纏膜,固定垛型
纏膜完成后,滾筒輸送線將棧板輸送至重載滾筒線,叉車叉走,完成包裝
HEF-25ZF全自動脫氣式包裝封口一體機簡述
1)設備使用環境
物料細度在 200 目以上的粉料大規格 (10kg25KG50KG)包裝工序,代替人工完成上袋、充填、計量、真空、封口等一系列動作。整個過程要求滿足無塵化車間標準。

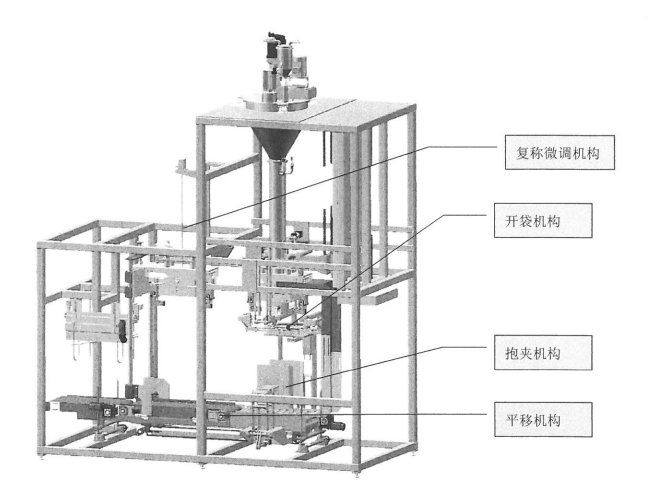

2)設備結構圖示:
設備結構說明

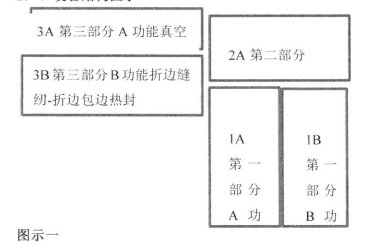

如圖示一,設備整體分為三大部分:
第一部分: (IA 自動上袋,1B 人工上袋,模塊化設計,可在生產制作設備時自由組合形成全自動型和半自動型機型,如在 IA 故障時,可移開,人工可繼續操作使用設備)1A 主要功能:袋子倉庫存儲,自動開袋,自動上袋
第二部分:2A 主要功能:夾袋、自動升降底充式灌裝、脫氣式螺旋送料、自動增重式計量、第三部分: (3A 全自動真空封口,3B 全自動熱封線縫一體機,模塊化設計,可在生產制作設備時自由組合形成不同功能的全自動機型)3A 主要功能:在線自動復稱(自動加減物料)、袋子移動、抽真空、定型、熱封口,自動貼場
3B 主要功能:在線自動復稱(自動加減物料)、袋子移動、熱封口、線縫口、包邊熱封口,自動貼標。
HEF-25Z型包裝機整體設備設計參數
包裝速度:40-60 包/小時,25KG,
包裝精度:+50g/包,25KG,
在線自動復秤精度:+50g/包
軟件操作操作班組及人員,不同權限設置,可自動靈活調用生產物料品種分類預設參數,記錄生產過程信息,可追溯系統,可打印,上傳保存。
可適用的包裝袋材質形式:鋁塑膜袋/牛皮紙內覆膜袋/復合膜袋/純PE袋6可適用的包裝袋形式類別:M袋,平口袋
可適用的包裝袋尺寸范圍:
寬度:400mm~600mm,高度:600 mm~110mm (可通過更換部件模塊實現)包裝袋真空度最低要求:-70KPA6
真空箱內袋子定型尺寸范圍待定,長寬調整范圍待定(要依不同尺寸袋子的需求變化)9袋庫放袋量數量要求:60 個《滿足于不同袋子厚度)0.
重要說明:
a) 可操作性:設備操作簡單便捷,工人操作方便
6)設備保養便利,保養過程簡單,方便
c)設備維護便利性:如粉料散落在設備的不同位置,均應能處理,常規撒漏位置應方便處理。并防止由此行為(粉體灑落和人工清理)給設備造成損壞。
設備達到無塵化車間使用標準
9)設備在工作過程中不制造粉塵產生的條件
0設備各部位考慮了全方位防塵措施,關鍵部位需要多元化防塵
8設備自帶除塵收塵機構
模塊式設計:罐裝后抽真空熱封與熱封線縫可通過功能模塊更換快速對接形成新功能6套袋后夾袋器的密封要求:夾袋器夾緊袋子后,有呼吸口或除塵裝置,外部無粉塵溢出。
熱封效果:各種情況熱封質量要保證(不應因粉塵污染袋口造成熱封障礙),包裝后的物料袋子在1個月內不能出現漏氣現象。
HEF-25ZF型包裝機整體設備主要組成部分說明
第一部分:
袋庫、取袋機構、開袋機構、上袋機構、框架平臺
電控系統
第二部分:
夾袋器、增重式稱重系統、除塵機構、自動升降底充式上下機構、支架平臺
脫氣式螺旋機構、減重式稱重系統、支架平臺
第三部分:
取袋拉展機構、袋子平行移動機構、在線自動復稱(自動加減物料)系統、整體框架抽真空箱體、箱體運運平臺、箱內定型機構、熱封口機構、除塵機構、真空泵組件系統
第四部分:
輸送皮帶線
第五部分:電控系統

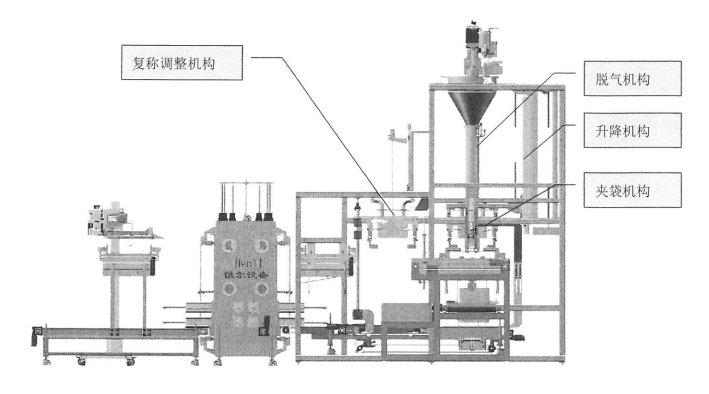

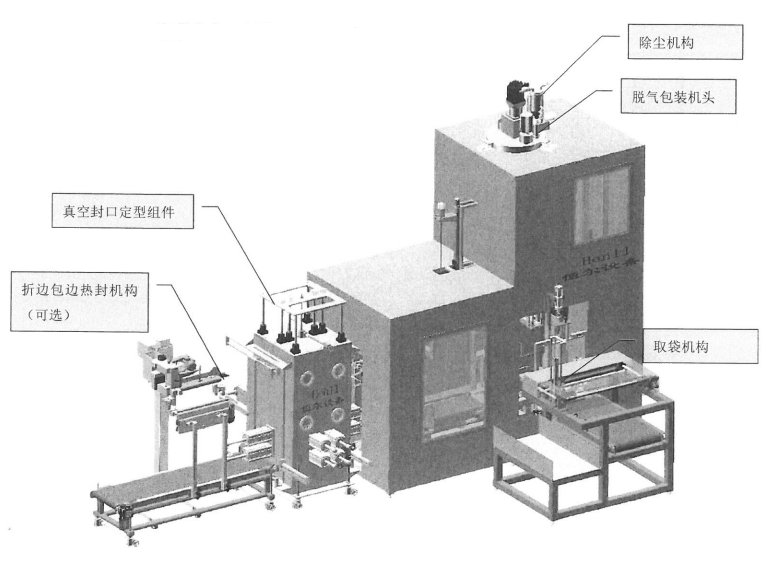

示意圖(僅供參考,實際按供貨清單)
工藝流程說明 :
這款全自動包裝機將幫助您實現業務的升級,提升生產效率和產品質量。不要再繼續為包裝工作煩惱,選擇我們的產品,讓機器幫您輕松搞定。立即聯系我們,獲取更多詳細信息,讓全自動超細粉末包裝機成為您工作中的得力助手!
