国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

一、4A沸石水熱合成法介紹

將鋁源、硅源、無機(jī)堿和水按一定比例混合，然后置于反應(yīng)釜中，在特定溫度和自身壓力下晶化。

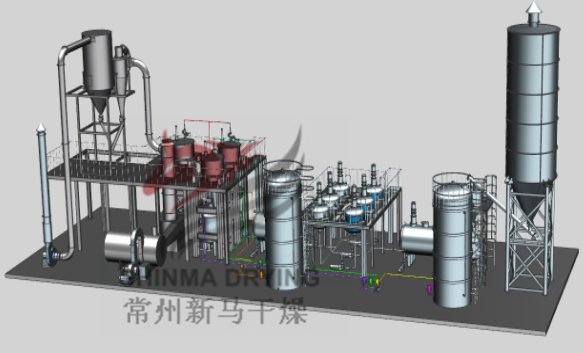

二、生產(chǎn)流程（Al2O3、SiO2原料）

1、流程

原料——凝膠制備——晶化合成——過濾洗滌——干燥——包裝

注：若使用高嶺土作為

原料，需對(duì)原料進(jìn)行預(yù)處理：煅燒或酸處理

2、反應(yīng)物料體系

n（Na2O）：n（Al2O3）：n（SiO2）：n（H2O）=2.8:1:2:185

3、凝膠制備

制備溫度：45~55℃，攪拌時(shí)間：2h

4、晶化合成

加熱溫度：95℃，反應(yīng)時(shí)間：

2h，壓力：常壓

5、過濾洗滌

漿料離心脫水后洗滌，再離心脫水，之后進(jìn)入干燥設(shè)備烘干，洗滌時(shí)可加入Ca+或K+進(jìn)行離子交換，制備5A沸石

6、干燥

采用閃蒸干燥機(jī)對(duì)離心脫水后濕基水分15~20%的物料或壓濾脫水后濕基水分25%的物料進(jìn)行干燥，干燥至0.3%，采用旋風(fēng)加布袋除塵器收料或單獨(dú)布袋除塵器收料。

7、包裝

使用半自動(dòng)或全自動(dòng)包裝系統(tǒng)包裝稱重。
