掃描電鏡（SEM）對濾芯檢測的重要性

復納科技 2022-11-12 | 閱讀：744

過濾器濾芯是過濾器的心臟，主要作用是除去過濾介質中的雜質，保護設備的正常工作或者空氣的潔凈，當流體經過過濾器中具有一定精度的濾芯后，其雜質被阻擋，清潔的流物通過濾芯流出。

通常情況下，不同應用場景的濾芯，需要使用不同的濾芯材質。在很多情況下，需要搭配使用以達到預期的過濾效果。

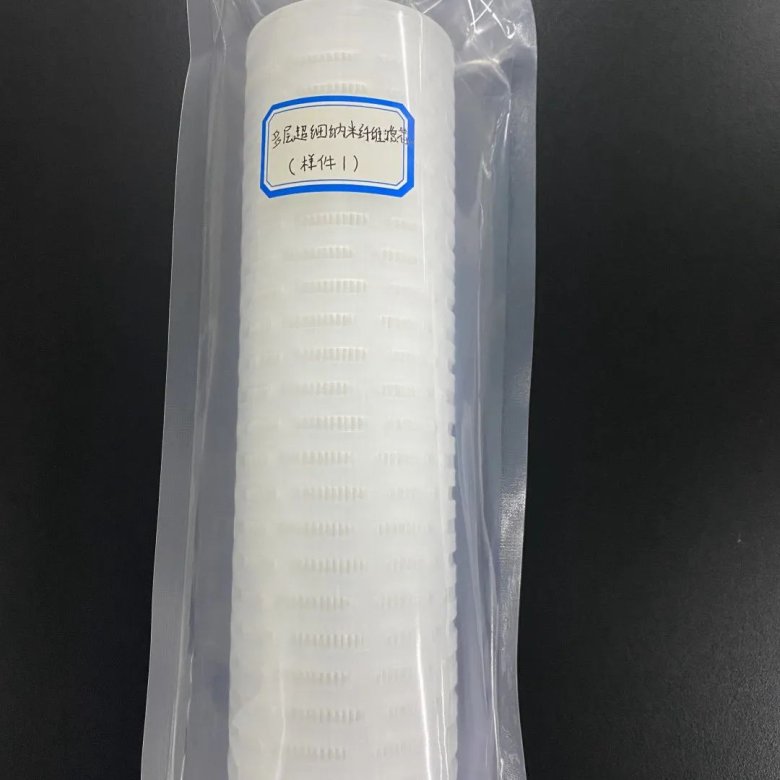

應用場景：針對高顆粒物液體介質的過濾，如電池漿料、研磨液、膠水、電鍍液等
適用濾芯：多層超細納米纖維濾芯
濾芯特點：不同精度的濾材分批次攔截大小不同的顆粒，保證效率的同時，延長濾芯壽命

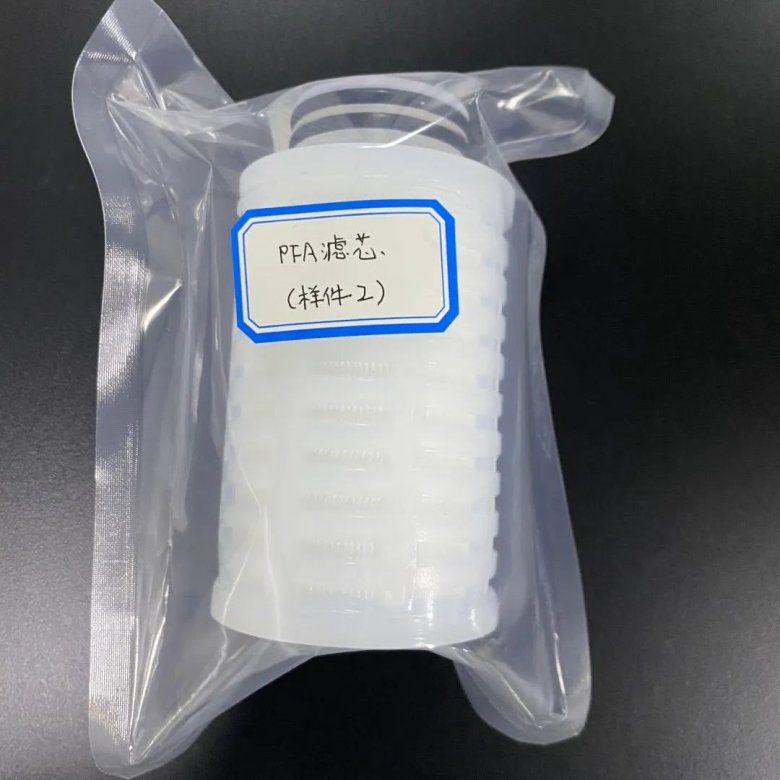

應用場景：針對高腐蝕性液體介質的過濾，如濃 HNO₃、濃H₂SO₄、濃HF 等
適用濾芯：PFA 濾芯；除濾材為 PTFE 外，其余原材料均為PFA材質，PFA 為少量全氟丙基全氟乙烯基醚與聚四氟乙烯（F4）的共聚物
濾芯特點：具有耐高低溫、耐老化等特性，為目前耐腐蝕性最好的材料。采用此濾芯過濾高腐蝕性的液體，在保證過濾效率的同時，確保濾芯不會產生額外雜質，污染介質液體

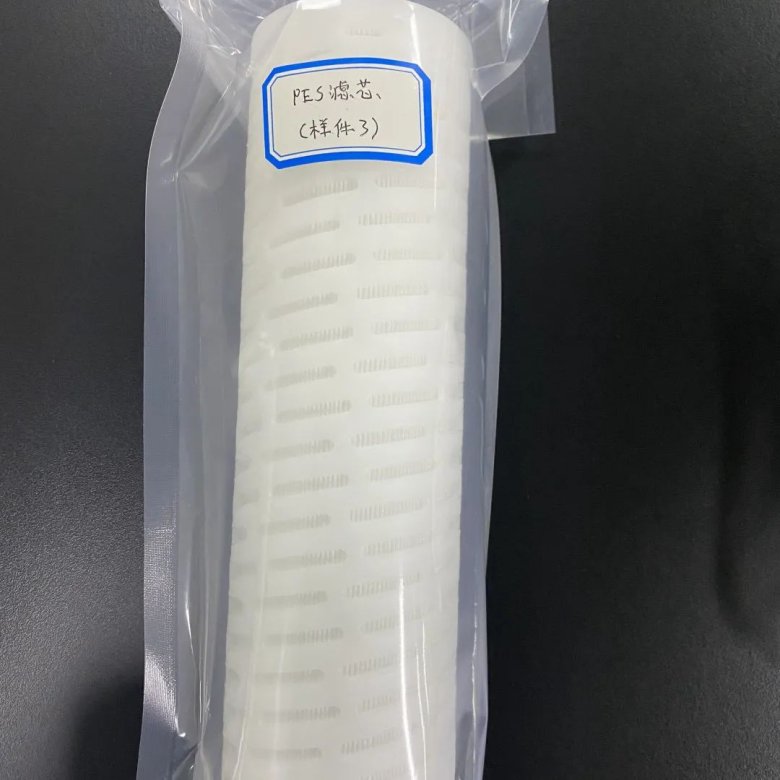

應用場景：針對超純液體及無菌過濾，如超純水、制藥行業。對顆粒物、金屬離子及細菌含量有嚴格要求
適用濾芯：PES 濾芯
濾芯特點：為絕對過濾濾材，過濾效率可達到 99.99%，不同精度的濾芯搭配使用，可滿足不同行業對顆粒物、金屬離子及細菌的要求

無論是哪種濾芯產品，在進行生產制造和出廠前，都需要經歷層層嚴格的測試環節。不同的濾芯產品，需要進行測試的流程有所不同。以 PES 濾芯為例，通常需要進行：濾材 SEM 檢測--完整性檢測--純水沖洗--效率測試--金屬離子檢測。其中，濾材的 SEM 檢測，可以初步快速地判斷濾材的品質，再結合完整性測試、效率測試等等，可以進一步確認濾材是否可以達到過濾要求。

濾材 SEM 檢測

由于 PES 為不對稱的聚砜醚結構，其上、下游不同大小的孔徑可以對需要過濾的不同大小的顆粒、金屬離子、細菌等進行逐級過濾，以達到絕對過濾的效果。進行微觀形貌的檢測時，需要借助掃描電鏡進行觀測，觀測 PES 膜斷面結構、上游以及下游的結構，以檢測孔徑變化的均勻性以及孔徑大小的均一性。以下為使用飛納臺式場發射掃描電鏡拍攝的微觀圖片及測量的孔徑結果。

（本次測試結果來自上海頗勒過濾技術有限公司，感謝支持）

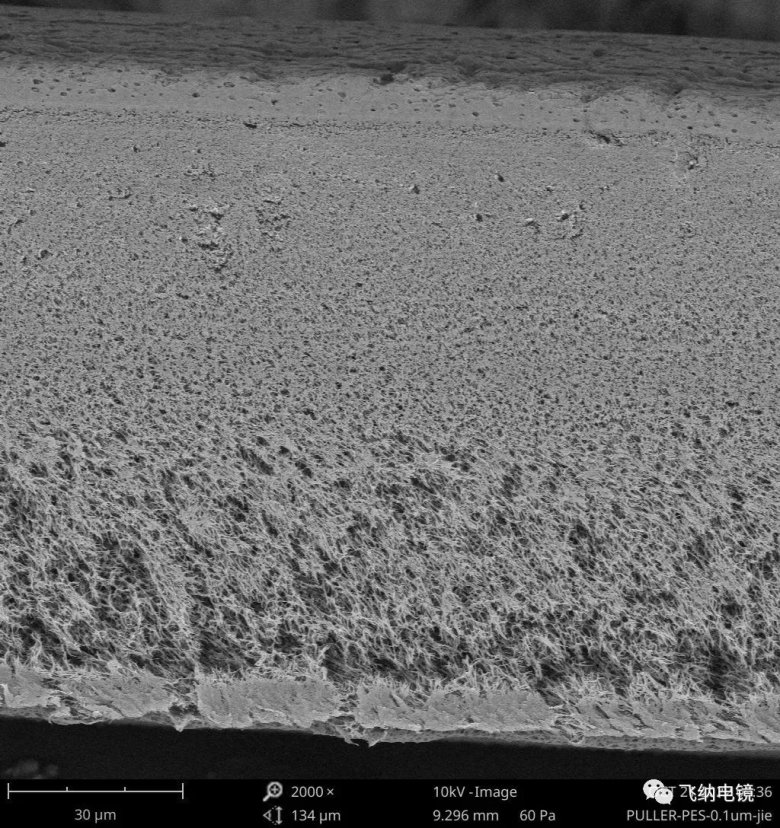

0.1μm-PES 截面 SEM（放大倍數：2,000X）

從 PES 截面的 SEM 圖可以看出，可以明顯看出 PES 上下游孔徑大小的不同，上游到下游的孔徑大小是相對均勻過渡的，這樣方可達到逐級過濾的效果。

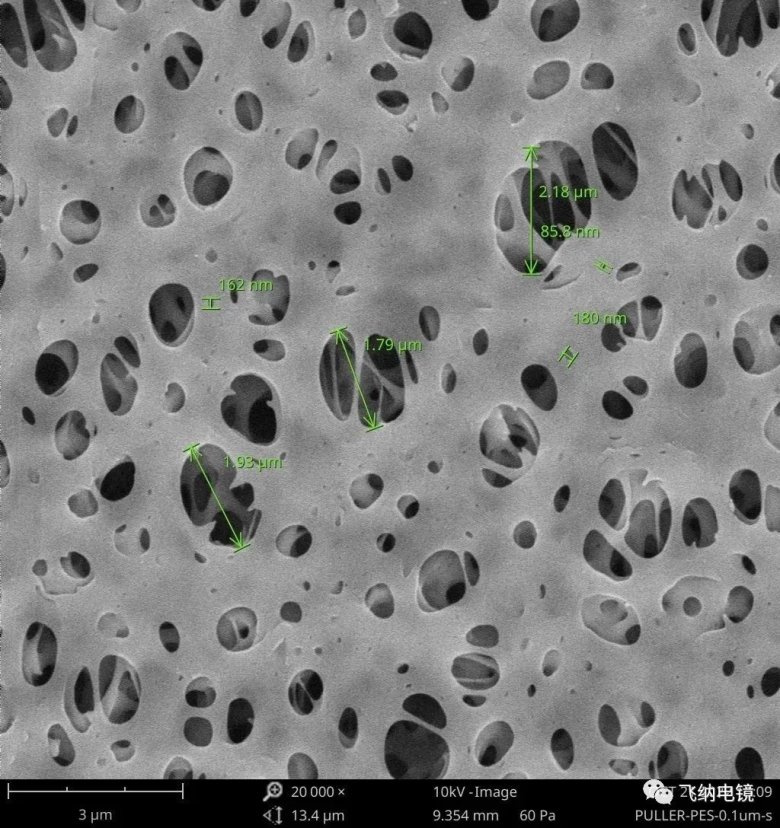

1?0.1μm-PES濾芯上游SEM 圖（放大倍數：20,000X）

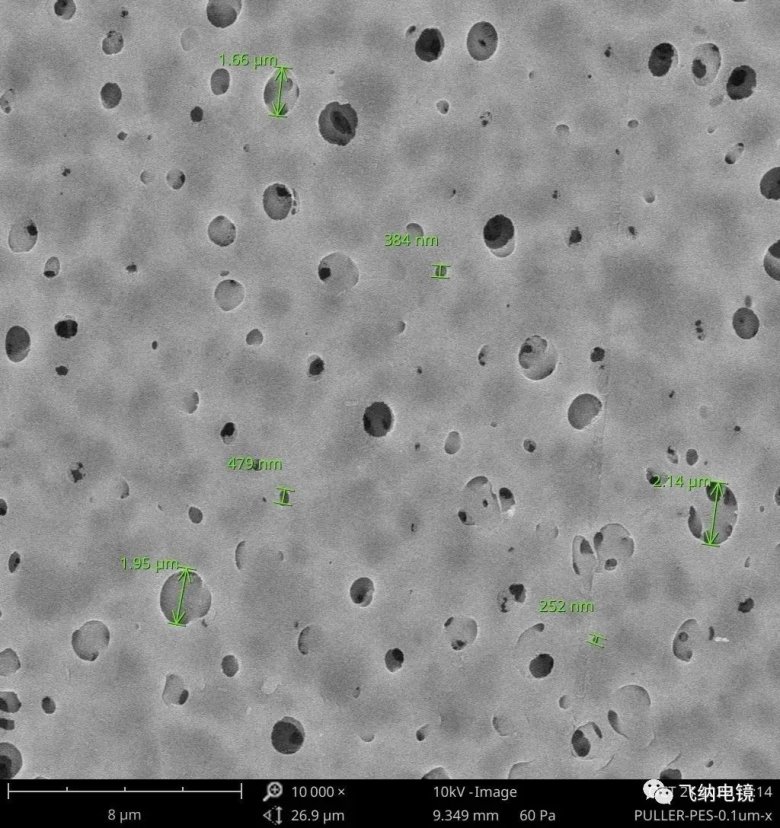

2?0.1μm-PES 濾芯下游 SEM 圖（放大倍數：10,000X）

我們進一步放大看上游和下游的表面結構，可以明顯看出上游的孔徑相對較大，下游孔徑相對較小，且可以看出其多層的不對稱結構。

從微觀形貌上初步判斷了濾材結構符合要求之后，需要再結合 PMI 孔徑分析儀、完整性測試儀、顆粒計數儀以及質譜儀等，進行孔徑統計、完整性測試、過濾效率測試以及金屬離子檢測，以進一步檢測該 PES 膜是否符合過濾要求。因此，每一個濾材的選擇過程中都需要經過層層檢驗，才可以達到預期的過濾效果。
