碳化硅(SiC)具有耐高溫、耐腐蝕、耐磨損、高導熱、抗氧化性以及高強度、低密度、介電性能可設計等優異特性,是極具應用潛力的導熱吸波型材料。在半導體材料中,碳化硅的高導熱系數奠定了其在第三代半導體材料中的主導地位,碳化硅器件可在高溫下長時間穩定工作,促進了其在新一代芯片技術和導熱散熱技術領域的推廣應用。
在剛剛過去的2024年,碳化硅加速滲透到更多領域。在降本提效刺激下,全球碳化硅行業在2024年維持著“增資擴產”的熱潮,產業鏈相關企業競相作出新動作,積極擴充產能,推動碳化硅產業化進程不斷向前邁進。
西安博爾新材料有限責任公司:SiC 領域先鋒
西安博爾新材料有限責任公司(以下簡稱“博爾新材料”)憑借深厚的技術積累與創新精神,在SiC微粉研發生產賽道上一馬當先,成為行業矚目的焦點。
博爾新材料是專門從事高品質碳化硅(SiC)微粉研發、生產及銷售的國家級高新技術企業,也是全球首家突破技術壁壘,填補國內外空白,自主發明實現工業化生產立方碳化硅(3C-SiC/β-SiC)微粉的專業企業。博爾擁有國內一流的粉體制造、加工與測試儀器設備和高技術陶瓷研發與生產裝備。主營產品立方碳化硅于2018年、2019年分別列入陜西省工信廳和國家工信委重點新材料目錄,其系列產品質量達到世界領先水平,在國內外市場享有盛名。
博爾新材料生產的高品質SiC粉體系列產品在半導體芯片、電子封裝、導熱散熱、吸波、精細研磨、高技術陶瓷、涂層鍍層等領域已得到廣泛應用。產品除滿足國內市場需求外,還大量出口美國、韓國、德國和日本等國。
博爾主營產品概覽
1、立方碳化硅

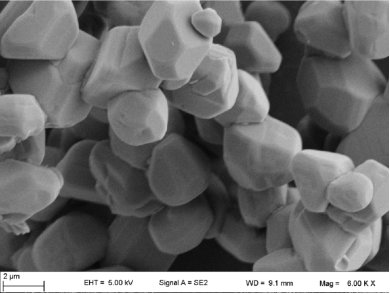

立方碳化硅(也稱3C-SiC或β-SiC)性能優異,應用廣泛,是各國高技術領域普遍關注的戰略性高新技術材料,全球稀有,批量生產在國內尚屬空白。博爾新材料團隊歷經30年研發,擁有自主知識產權技術,利用工業原料可一次性大批量合成立方SiC微粉和晶須兩種高端產品,打破了國外立方碳化硅技術壟斷、填補我國在這類材料生產方面的技術空白。目前公司已在西安閻良航空基地購地40畝進行成果轉化,為國家高新技術企業。項目總投資2.2億元,總產能為3000噸。
產品粒度范圍有:100nm-120μm,產品規格有近三十種,基本粒含量均超過60%;堆積密度可達2.2g/cm3;產品純度可達5N-6N。
2、半導體制造用高純超細立方SiC微粉

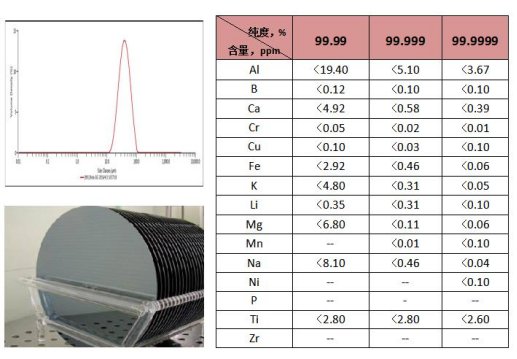

由高純度(99.99%~99.9999%)、精細(0~0.1μm)微粉和粒度為50~800μm的單晶β-SiC做母源,經氣相沉積法可制造各種單晶碳化硅,其優異的導電、導熱、耐磨、耐高溫、耐腐蝕性使其在軍工、航天、航空、電子行業等高尖端領域用來替代電子級單晶硅和多晶硅,成為當前高科技領域公認的第三代半導體材料和LED等應用的電子封裝、基板材料。
3、立方SiC導熱吸波粉
△產品優勢如下:

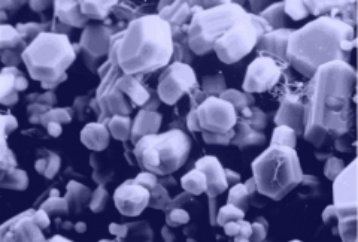

棱角鈍化,形貌規整,填充性能好、穩定性好、易于形成更多的導熱通道。
比表面積小,吸油值低、流動性好。
粒度分布窄,顆粒集中度比國標至少提高10%以上。
堆積密度高,最高可達2.2g/cm3。
純度高,SiC純度可達4N~5N~6N。
吸波性能良好、介電性能可調。
性價比高,可用于6-8W及以上的導熱產品。
應用領域
精細研磨、拋光
立方SiC和納米SiC作為精拋材料,是電子、醫學、測量、軍工、航天航空高精密光學鏡片精拋時的選材之一,用于各類軸承磨拋的油石產品制造。目前已大量代替進口材料。
國防軍工

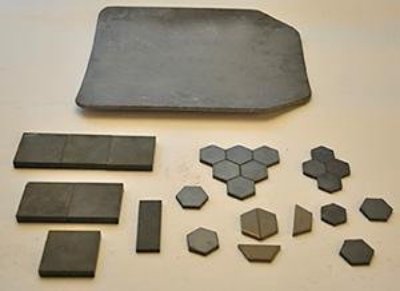

用立方SiC微粉、晶須和納米新材料制作的各類裝甲、防彈板、防彈衣等具有優良的高硬度、高抗壓和彈性模量和卓越的抵抗高速射彈的彈道能力,在裝甲、坦克的軸承、發動機燃燒器,戰斗機、轟炸機、航母、潛艇等的高性能雷達天線材料和紅外線整流罩方面應用廣泛。作為吸波材料,立方SiC微粉和晶須也有廣闊的應用前景。
航空航天
立方SiC微粉、晶須和納米材料擁有其它的材料無法比擬的優異的抗腐蝕性、高熱導率和高強度等性能,在燃燒器電池、燃燒系統和閥門、高溫電力輔助構件、封蓋、骨架和保溫系統等方面有非常廣泛的應用。
半導體電子工業

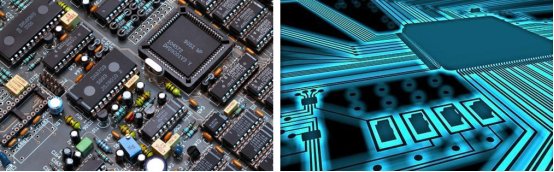

超高純度的立方SiC微粉和納米SiC產品因其優良的半導電性能和熱學性能使其在高溫、高頻、大功率半導體器件和紫外探測器、短波長發光二極管、高溫及抗輻射數字集成電路等方面成為很有吸引力的新材料。作為SiC單晶、SiC靶材料的高級原料等更有廣闊的應用前景,作為電子封裝材料也已受到業界的青睞。
科研與成果轉化
由博爾新材料與西安科技大學聯合共建的陜西省“四主體一聯合”硅鎂碳微納米材料工程技術工程中心,根據博爾新材料的發展需求、投資重點和市場特色,結合硅鎂碳行業近10年的發展趨勢尤其是高技術領域的發展需求,以硅鎂碳微納米材料與應用為主要研究對象,開展相關中試規模的研究,建設中試平臺。工程中心一直秉持科研成果的系統化、配套化、工程化、產業化和市場化一條龍開發思路,在閻良航空基地投資1.8億元建設3000T/年產業化生產線。近三年新增研發投入1200余萬元,自主研發了高端碳化硅導熱吸波粉,經下游用戶驗證,性能優于日本等進口產品,為我國高端導熱吸波開發應用提供了高端原材料國產化保障。憑借卓越表現,該中心已榮獲陜西省科技廳“優秀”評級肯定。
