国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

聚氨酯的特性：

(1) 聚氨酯是多元醇（包括二元醇）和多異氰酸酯（包括二異氰酸酯）等的反應(yīng)產(chǎn)物。

(2) 多元醇（A組分）：大多數(shù)多元醇都是具有沸點(diǎn)高，揮發(fā)性小，其沸點(diǎn)、黏度、相對(duì)密度和熔點(diǎn)等隨分子量增加而增加。相對(duì)穩(wěn)定。

(3) 異氰酸酯（B組分）：由于異氰酸酯結(jié)構(gòu)中含有不飽和鍵，因此具有高活性，容易與包含有活潑氫原子的化合物: 胺、水、 醇、酸、 堿發(fā)生反應(yīng)。

粉體在聚氨酯體系中應(yīng)用流程與工藝特點(diǎn)：

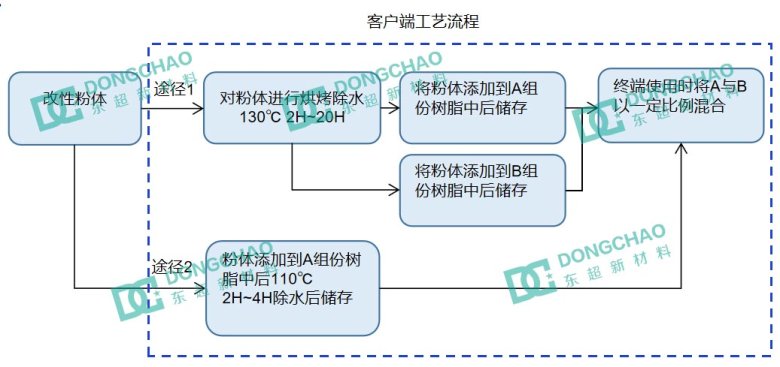

①　改性后的粉體在客戶端的使用有兩種途徑如下（A組分通常為多元醇，B組分為多異氰酸酯）：

聚氨酯用導(dǎo)熱粉體改性特點(diǎn)：

(1) 因B組分的異氰酸酯活性比較強(qiáng)，無(wú)論是以上途徑1還是途徑2，粉體改性都需要避免或排除與異氰酸酯發(fā)生反應(yīng)。

(2) 改性后的粉體填充到樹(shù)脂中需有較好的降粘效果，灌封膠要滿足較好的流淌性和流平性，粘接膠或凝膠則為觸變性，同時(shí)根據(jù)需要需賦予產(chǎn)品一定從功能性。

(3) 改性粉體能耐高溫130℃ 烘烤，粉體烘烤前后分別填充到樹(shù)脂中粘度不發(fā)生過(guò)大的變化。

(4) 改性粉體添加到 B組分樹(shù)脂中后儲(chǔ)存，粘度不發(fā)生過(guò)大的變化。

    聚氨酯導(dǎo)熱灌封膠是以聚氨酯基膠復(fù)合導(dǎo)熱填料制成。聚氨酯灌封膠在未固化前為可流動(dòng)漿體狀，其固化后強(qiáng)度適中, 彈性好, 耐水, 防霉菌, 防震, 透明, 有優(yōu)良的電絕緣性和難燃性；對(duì)電器元件無(wú)腐蝕, 對(duì)鋼、鋁、銅、錫等金屬, 以及橡膠、塑料、木質(zhì)等材料有較好的粘接性；使安裝和調(diào)試好的電子元件與電路不受震動(dòng)、腐蝕、潮濕和灰塵等的影響。

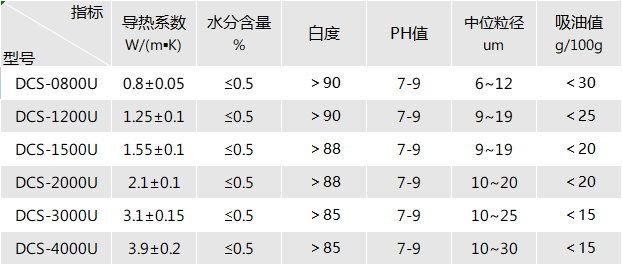

0.8W~(m.K)至4.1W(m.K)聚氨酯體系灌封膠導(dǎo)熱粉DCS-U系列產(chǎn)品特點(diǎn)

①粉體經(jīng)合理的搭配，在建議添加量下易形成高效的導(dǎo)熱通路，導(dǎo)熱效率高

②良好的阻燃性與絕緣性

③與聚氨酯基膠充分混合后具有較好的流動(dòng)性

④粉體比重適中，防止出現(xiàn)嚴(yán)重沉降與板結(jié)現(xiàn)象

聚氨酯導(dǎo)熱凝膠/粘接膠是以聚氨酯基膠復(fù)合導(dǎo)熱填料制成。其固化后抗拉、抗撕裂強(qiáng)度好、耐候性好、耐水解性好的優(yōu)點(diǎn)，是能承受較大動(dòng)負(fù)荷、靜負(fù)荷并能長(zhǎng)期使用的粘接膠，同時(shí)能夠滿足各種工況的傳熱需求。

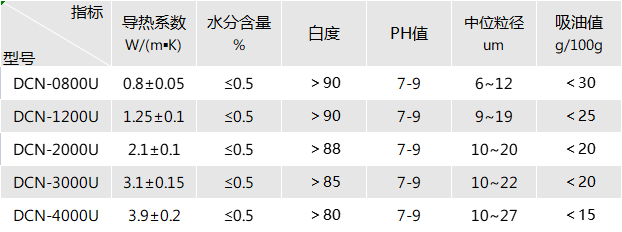

0.8W/(m.K)至4.1W/(m.K)聚氨酯導(dǎo)熱凝膠、粘接膠用導(dǎo)熱粉體DCN-U系列產(chǎn)品特點(diǎn)

①吸油值低，填充性好，可高比例填充

②易形成高效的導(dǎo)熱通路，導(dǎo)熱效率高

③純度高、絕緣性佳、穩(wěn)定性好

④良好的操作性
