隨著電子技術的進步,IGBT模塊的小型化和集成化趨勢愈發明顯。這種趨勢帶來了芯片“熱失效”的問題,降低了芯片的運行效率,進而影響整個設備的工作效率和可靠性。因此,選擇合適的TIM材料來降低芯片溫度變得尤為重要。目前,TIM材料基本上是復合材料,由高分子基體和導熱填料組成。在導熱填料中,球形氧化鋁因其穩定的相和批量化生產集成優勢,成為了首選。
IGBT模塊由散熱片、TIM材料、DBC層、焊料層和芯片等組成,簡單來說,就是圍繞芯片的一個集成系統。IGBT(絕緣柵雙極晶體管)是一種功率半導體器件,廣泛應用于軌道交通、智能電網、工業節能、電動汽車和新能源裝備等領域。它具有節能、安裝方便、維護方便和散熱穩定等特點,是能量轉換和傳輸?shù)暮诵难b置。IGBT可以說是MOSFET(金屬氧化物半導體場效應晶體管)和BJT(雙極結型晶體管)的結合體。
IGBT模塊的散熱設計目標是根據傳熱學原理,為功率器件設計一個熱阻盡可能低的通路,以便快速散發器件的熱能,保證器件運行時的內部溫度保持在允許范圍內。TIM材料是一種復合材料,其中的導熱填料種類繁多,包括碳材料、金屬顆粒及其氧化物、氮化物等。這些材料可以在基體中形成良好的導熱通道,從而提高聚合物的導熱性能。Cu、Al、Ag等金屬顆粒是常見的導熱填料,它們能顯著提高復合材料的熱導率,但會降低復合材料的絕緣性能和介電擊穿電壓。因此,金屬顆粒不能用作電氣絕緣領域的填料。與金屬相比,碳基材料具有更高的導熱性、耐腐蝕性和低的熱膨脹系數,如石墨、石墨烯、碳納米管、碳纖維、金剛石等。
碳基填料在較低負荷下更容易獲得較高的導熱系數,但其分散性是應用中需要解決的問題。
陶瓷填料主要包括氧化物填料、氮化物填料和碳化物填料,它們?nèi)狈ψ杂呻娮樱瑐鳠嶂饕ㄟ^聲子進行,因此在導熱和絕緣復合材料方面應用最為廣泛。

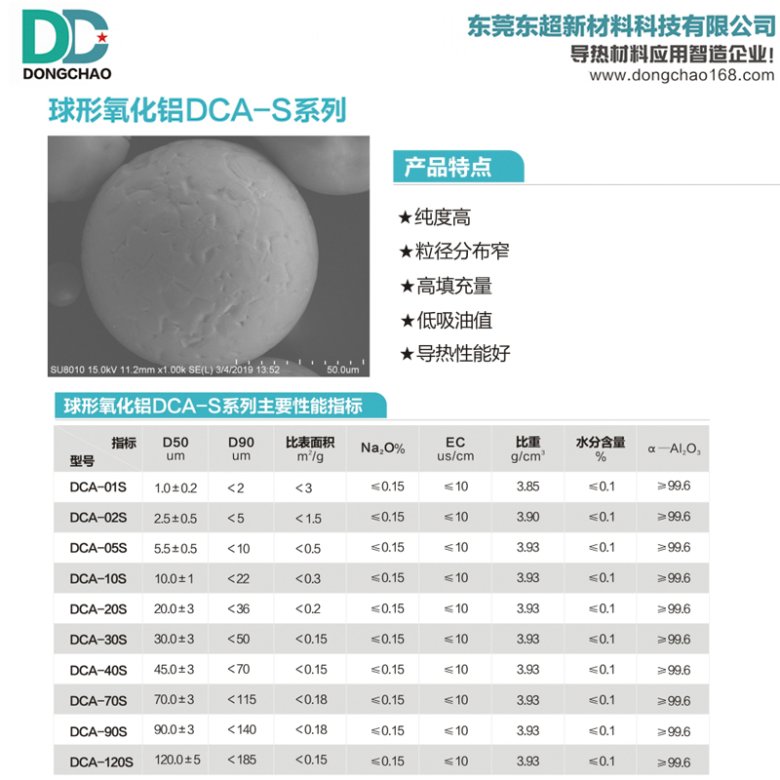

球形填料如球形氧化鋁具有較高的粘度滲透閾值和較低比表面積,以及優異的可分散性,在TIM材料中不僅可以有效連接填料表面的接觸點形成導熱通路,提高傳熱效率,還可以增加復合材料的強度,降低應力集中的可能性,改善復合材料的力學性能,以及提高導熱復合材料的后續加工處理能力。
影響TIM材料中導熱填料性能的因素有很多,可以歸納為以下幾點:
1. 導熱填料本身的熱導率,如SiO2(10 W/(m·K))、Al2O3(30 W/(m·K))、AlN(200 W/(m·K))、BN(300 W/(m·K))等陶瓷粉體材料。
2. 導熱填料的形貌和粒徑,形貌包括球形、非球形、片狀形、樹杈形等。從晶格完整取向以減少聲子散射的角度來看,樹杈形的熱導最好。粒徑越大,熱導越高。
3. 填料在TIM材料中的負載量、填料顆粒的分散性和取向、界面熱阻。負載量越大,熱導越高;分散性和取向涉及導熱通道搭建的合理性;界面熱阻越低,導熱效果越好。
由于無機填料分散在有機聚合物基體中,會產生大量填料/聚合物界面。由于無機顆粒與聚合物的性質不同,兩種材料的界面相容性不佳。如果不對顆粒表面進行改性處理,聚合物中易產生團聚體,直接影響無機顆粒的分散,從而降低復合材料的導熱性能。
為了解決這個問題,可以采用以下方法:
1. 直接共混法,通過機械攪拌、超聲分散、真空脫泡、高溫固化等方式制備導熱灌封膠。這種方法工藝簡單,實際量產中可以調控填料含量以達到最優性能。
2. 隨著氧化鋁填料的增加,灌封膠的粘度逐漸增大,但熱導率逐漸上升。氧化鋁粉體添加的質量分?jǐn)?shù)在80wt.%左右時,復合材料的熱導和力學性能都比較優異。
3. 采用級配球形氧化鋁填料可以解決復合材料的氣泡和分層問題,并降低逾滲閾值。級配后的填料可以使復合材料內部的導熱通路逐漸搭接,形成并完善導熱網絡。
4. 進一步填充粉體材料填料會破壞基膠基體的連續性,導致灌封膠的拉伸強度和斷裂延伸率下降,但可以提高復合材料的熱穩定性和降低熱膨脹系數。因此,粉體級配后使用是最優選擇。
