国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

     目前，提升硅凝膠導(dǎo)熱性能的主要方法是大量添加導(dǎo)熱填料。盡管氧化鋁被廣泛使用，但即便是高比例填充，也很難達(dá)到理想的導(dǎo)熱效果，同時(shí)還伴隨著粘度增加和擠出性能下降的問(wèn)題。氮化物則可能導(dǎo)致嚴(yán)重的增稠問(wèn)題，影響擠出工藝，或者因水解而在雙85測(cè)試（即溫度循環(huán)和濕度循環(huán)測(cè)試）中長(zhǎng)時(shí)間無(wú)法保持穩(wěn)定，從而影響其可靠性。至于其它高導(dǎo)熱材料，如碳材料和金屬材料，它們本身的絕緣性不佳，不能滿足電子行業(yè)對(duì)電學(xué)性能的要求。

     為了解決上述問(wèn)題，關(guān)鍵在于采用高性能導(dǎo)熱填料，東超新材的DCN-10K9等導(dǎo)熱粉體材料，以建立有效的導(dǎo)熱網(wǎng)絡(luò)。導(dǎo)熱粉末主要采用特殊的高導(dǎo)熱填料，并輔以自主研發(fā)的多元有機(jī)化合物進(jìn)行表面處理。處理過(guò)程中，有機(jī)團(tuán)簇被牢固地固定在粉末顆粒表面，增強(qiáng)了填料與基體材料之間的相容性，并減少了復(fù)合材料內(nèi)部的摩擦力。即使在較高的填充比例下，這些導(dǎo)熱粉末仍能保持良好的相容性、擠出性能和優(yōu)異的可靠性，滿足行業(yè)要求。

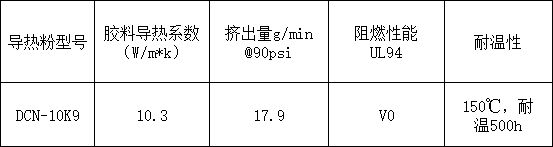

      以下是DCN-10K9導(dǎo)熱粉體材料制備的導(dǎo)熱凝膠性能數(shù)據(jù)（實(shí)驗(yàn)數(shù)據(jù)為東超新材實(shí)驗(yàn)室所得，且數(shù)據(jù)可跟根據(jù)需求調(diào)整，不代表最終應(yīng)用數(shù)據(jù)，僅供參考）：
