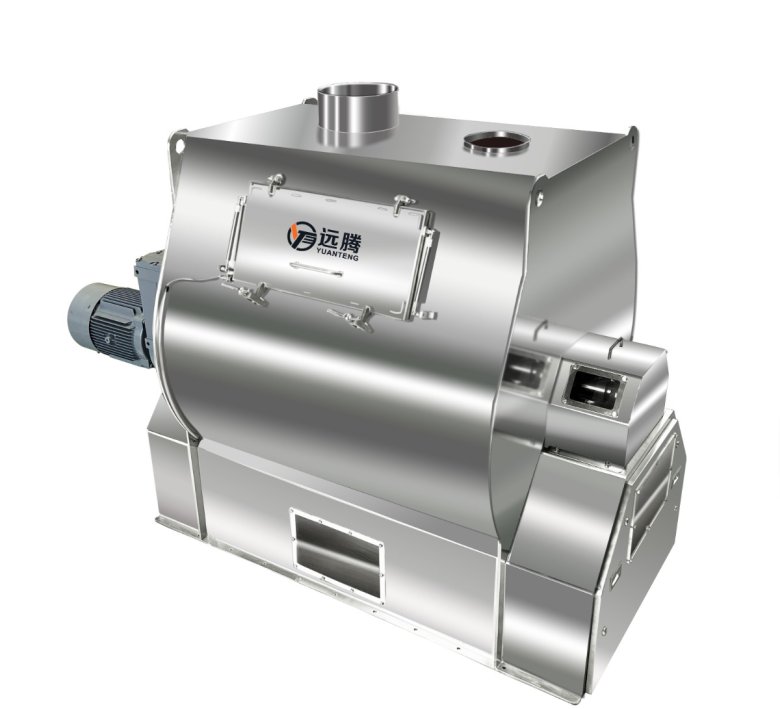

YDJH1500單軸雙層高效混合機

遠騰 2023-07-14 | 閱讀：1087

遠騰的YDJH1500單軸雙層高效混合機廣泛適用于預混料、化工等行業中粉狀、顆粒狀、片狀、塊狀、雜狀及粘稠狀物料的混合。

概要說明與主要結構

（1）概要說明

該混合機轉子上有內外兩層槳葉（外層4個特殊角度的大槳葉、內層4個特殊角度的小槳葉），外層大槳葉帶動物料在快流區左右翻動，在機槽內全方位連續循環運動，使物料在強烈對流混合作用下迅速混合均勻；小槳葉也大大增強了慢流區物料的對流混合。這兩層槳葉還增強了物料間的相互擴散、剪切、沖擊混合作用從而達到快速混合均勻的效果。

（2）主要結構

YDJH 1500單軸雙層高效混合機由轉子、機體、出料門氣動控制部件、減速電機等零部件組成。

轉子由主軸、四個特殊角度的大槳葉、四個特殊角度的小槳葉等零件組成。在主軸的兩側分布大小槳葉，在混合攪拌時兩側槳葉對稱受力，保證結構穩定，槳葉背部加強能夠保證數年使用后槳葉不變形，避免設備長時間使用后出現擦壁現象。

出料門通過門托臂與出料門軸連接，從動搖桿(搖臂)通過鍵與出料門軸相連。氣缸通過氣缸接頭與主動搖桿相連，主動搖桿通過連桿與從動搖桿相連。開門時，氣缸活塞桿回縮，帶動主動搖桿逆時針轉動，主動搖桿通過連桿使從動搖桿順時針轉動，從而實現開門。關門時，氣缸活塞桿推出，帶動主動搖桿順時針轉動，主動搖桿通過連桿使從動搖桿逆時針轉動，到主動搖桿、連桿、從動搖桿上三孔成一線鎖住，從而實現關門。

主要特征與功能

（1）攪拌轉子

攪拌轉子采用我公司獨有的雙層槳葉的專利結構，混合周期短、混合均勻度高：一般物料在60S~300S時間內混合均勻度CV≤5%。減少了混合時間，大大提高了用戶的生產效率；主軸專利結構，保證轉子精度；槳葉特殊加強結構，保證強度更好，長期使用不變形。

（2）裝填量

物料可變范圍大：裝填系數可變范圍為0.4~1，適用于多行業中不同比重、粒度等物料的混合。

（3）軸端密封

軸端密封采用填料食品級盤根密封結構，密封可靠、方便更換。

（4）出料門

出料門采用全開出料門結構，出料快、殘留量很小，排料迅速、殘留少；出料門采用自鎖三聯件結構，在斷電，斷氣情況下，出料門不會打開。

（5）清理門

清理門采用專利清理門結構，易于清理，密封條方便拆卸、清理、安裝。

（6）一體式機殼

一體式機殼攪拌機槽與底座采用焊接一體式機殼，保證無衛生死角，無縫隙；混合機衛生級出料腔，出料腔底部無衛生死角；可選配4個支撐座，方便現場安裝。
