国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

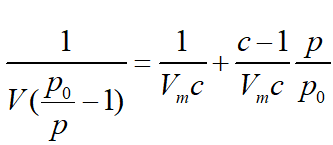

BET方程如下：

其中V——吸附氣體體積；

V_m——單層吸附氣體容量；

c——常數(shù)，與吸附劑、吸附質(zhì)之間相互作用力有關(guān)；

p/p₀——相對壓力；

通過選擇不同的壓力點(diǎn)，可以算出其中V_m和c。

表面積 S=a_m·n_m·N_A

其中a_m——氮?dú)庠?7K溫度下液態(tài)六方密堆積的氮分子截面積，數(shù)值為16.2×10^-20 m²；

n_m——層吸附容量(mol)，n_m=V_m/22.414；

N_A——Avogadro常數(shù)，數(shù)值為6.022×10²³。

上述方程就是BET多點(diǎn)法計(jì)算比表面積的公式。

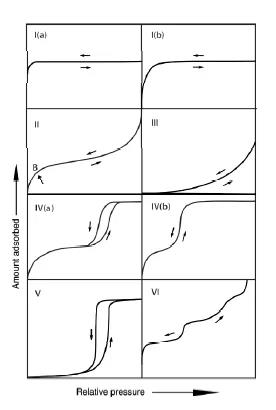

最初的BET是建立氮吸附Ⅱ類等溫線上，其中B（一般在P/P₀在0.05附近）點(diǎn)位于單層吸附和多層吸附的分界點(diǎn)，吸附劑可以在P/P₀大概0.05-0.3 （多層吸附過程）的范圍內(nèi)給出線性BET 圖，繼而計(jì)算出比表面值；和Ⅱ類曲線相似的Ⅳ同樣存在拐點(diǎn)B，同樣適用。如微孔曲線的Ⅰ曲線和其他曲線，不存在拐點(diǎn)B，理論上來講，這種方法不是特別合適。但是目前沒有更好的辦法來表征樣品的比表面積，從國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)來定義，依舊用BET來表征樣品的比表面積。不過此時的比表面積可以理解為“表觀比表面積”。

一般材料，或者更多的是介孔材料，計(jì)算比表面積時，P/P₀選點(diǎn)范圍在0.05-0.35，在此范圍內(nèi)選點(diǎn)滿足線性擬合度大于0.999或者0.9975（有些特殊樣品，如制藥），C值大于0；對于特殊的微孔材料，P/P₀選點(diǎn)范圍在0.005-0.2，在此范圍內(nèi)，線性擬合度大于0.999，C值大于零。

單點(diǎn)BET & 多點(diǎn)BET & Langmuir

上述BET公式中，因?yàn)橛袃蓚€未知數(shù)C和V_m，而最終需要的是V_m。當(dāng)C值無窮大時，BET公式可簡化為：

一個點(diǎn)P/P₀即可算出比表面積結(jié)果，此時即為單點(diǎn)BET，一般選點(diǎn)選擇多點(diǎn)BET的最高點(diǎn)，如一個材料的P/P₀選點(diǎn)范圍為0.05-0.3，即選0.3為單點(diǎn)BET計(jì)算的選擇點(diǎn)，一般單點(diǎn)BET結(jié)果會低于多點(diǎn)BET結(jié)果。

對于微孔材料，Ⅰ類曲線，可以選擇BET計(jì)算，選點(diǎn)范圍一般在0.005-0.2。另外還可以選擇Langmuir方法計(jì)算，因?yàn)閷τ冖耦惽€，低壓段的吸附過程和單層吸附過程更加相似，其選點(diǎn)范圍一般在0.0001-0.1范圍內(nèi)。兩種方法選點(diǎn)范圍都要保證線性擬合度大于0.999。
